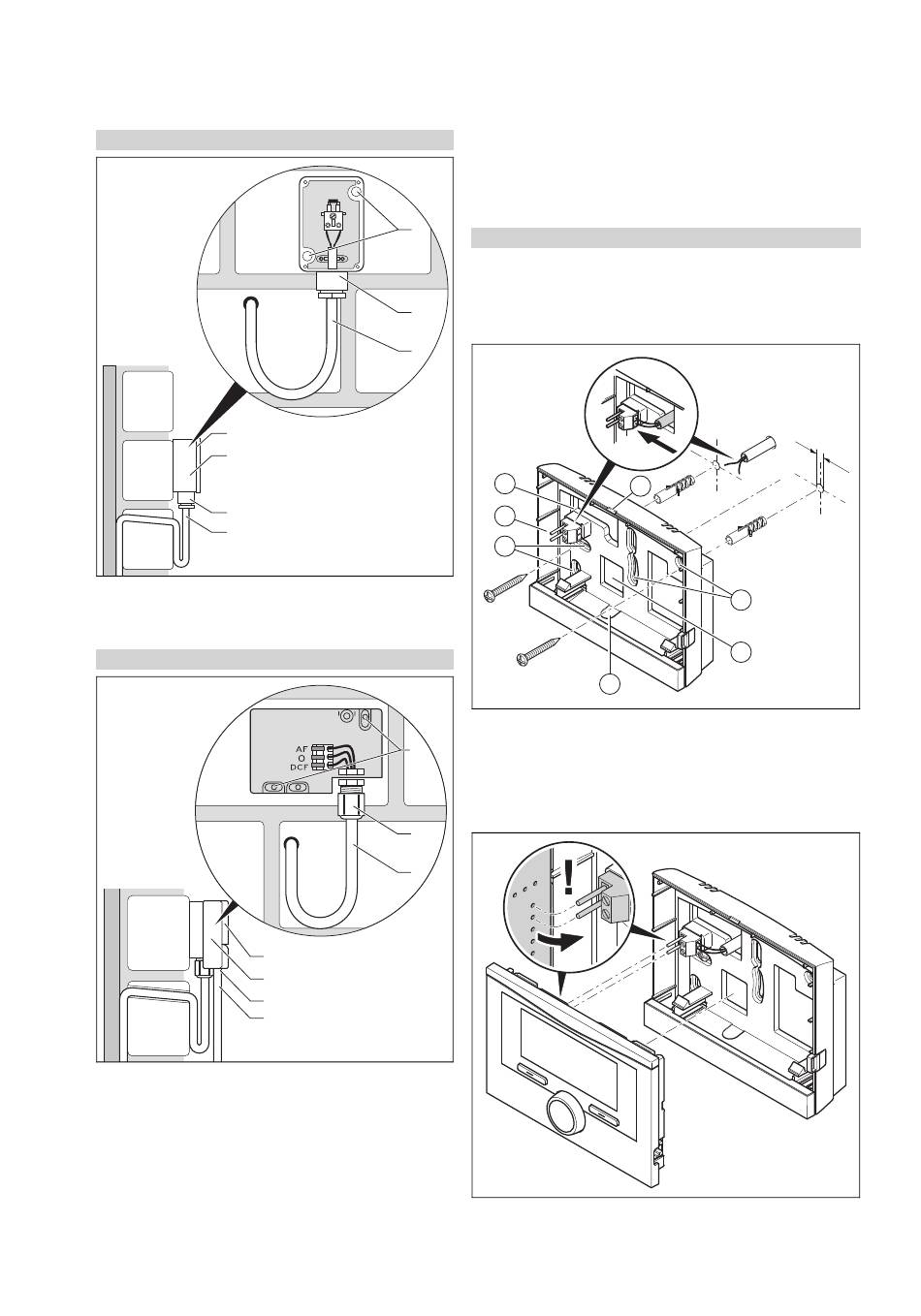

Buitentemperatuurvoeler monteren
1.
Markeer een geschikte plaats op de muur.
2.
Alternatief 1 / 2
Voorwaarden: Buitenvoeler VRC 693
5
4
2
3
▶
Boor gaten overeenkomstig de bevestigingsopenin-
gen (1).
Alternatief 2 / 2
2.
Voorwaarden: Buitenvoeler VRC 9535
▶
Boor gaten overeenkomstig de bevestigingsopenin-
gen (1).
3.
Leg de aansluitkabel (3) conform afbeelding aan.
4.
Haal het behuizingsdeksel (5) eraf.
5.
Draai de wartelmoer (2) los en schuif de aansluitkabel
van onderen door de kabeldoorvoer.
6.
Haal de wartelmoer aan.
6
1
2
3
1
2
3
5
4
2
3
◁
De afdichting in de kabeldoorvoer past zich aan de
diameter van de gebruikte kabel aan.
7.
Sluit de buitentemperatuurvoeler aan. (→ Pagina 7)
8.
Plaats de afdichting tussen wandsokkel en behuizings-
deksel.
9.
Bevestig het behuizingsdeksel.
4.4
Thermostaat in de woonruimte monteren
Voorwaarden: Thermostaatprintplaat zonder ingestoken 3-polige stiftlijst
▶
Monteer de thermostaat zo aan een binnenmuur van de
woonruimte dat een perfecte registratie van de kamer-
temperatuur gewaarborgd is.
–
Montagehoogte: 1.5 m
1
4
3
2
1
1
Openingen voor kabel-
doorvoer
2
Bevestigingsopeningen
1.
Schroef de wandsokkel conform afbeelding vast.
2.
Sluit de eBUS-leiding aan. (→ Pagina 7)
3.
Druk de thermostaat voorzichtig in de wandsokkel.
