Stappen
1. Verwijder de schroef (M2x4) van de klep van de SSD-deurvergrendeling.
2. Druk op de SSD-vergrendeling en til de SSD-deur op.
3. Trek aan de houdervergrendeling om de SSD-drager te ontgrendelen.
4. Trek aan de mylartape om de SSD-drager uit de computer te tillen.

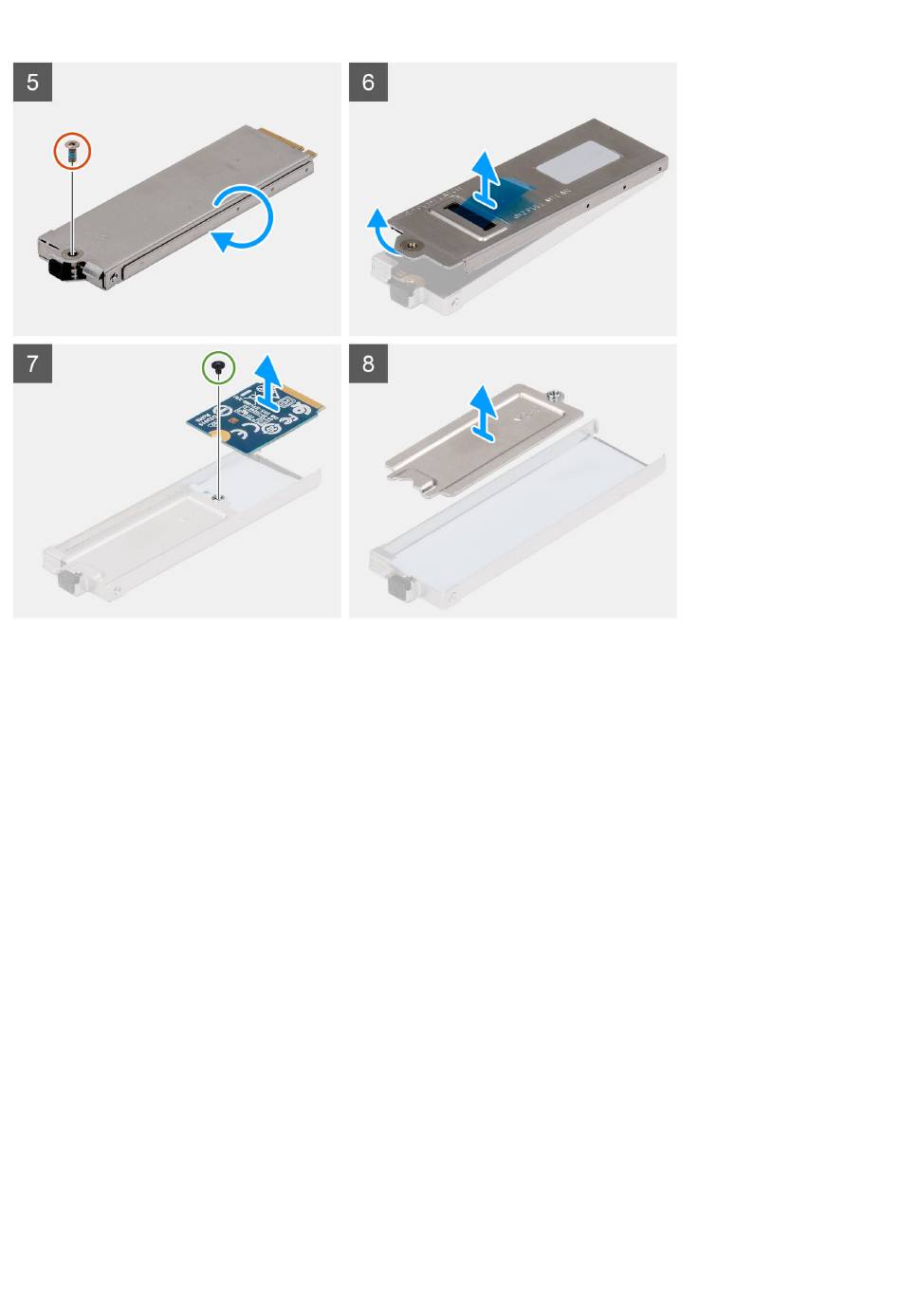

5. Draai de SSD-drager om en verwijder de schroef (M2x5).
6. Trek aan de mylartape en til de klep van de SSD-drager omhoog.
7. Verwijder de schroef (M2x2) waarmee de M.2 2230 SSD aan de kap van de SSD-drager is bevestigd.
8. Til de M.2 2230 SSD omhoog en verwijder de schijf.
9. Til de SSD-extender omhoog en verwijder de schijf van de SSD-drager.
De primaire M.2 2230 SSD installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de primaire SSD aan en biedt een visuele weergave van de installatieprocedure.
20
