De M.2 2230 SSD installeren voor computers die worden geleverd met
een plastic chassis.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING:
De ondersteunde kaartconfiguratie op het M.2-kaartslot is:
● M.2 2230 SSD + bevestigingsbeugel van M.2 2230 SSD

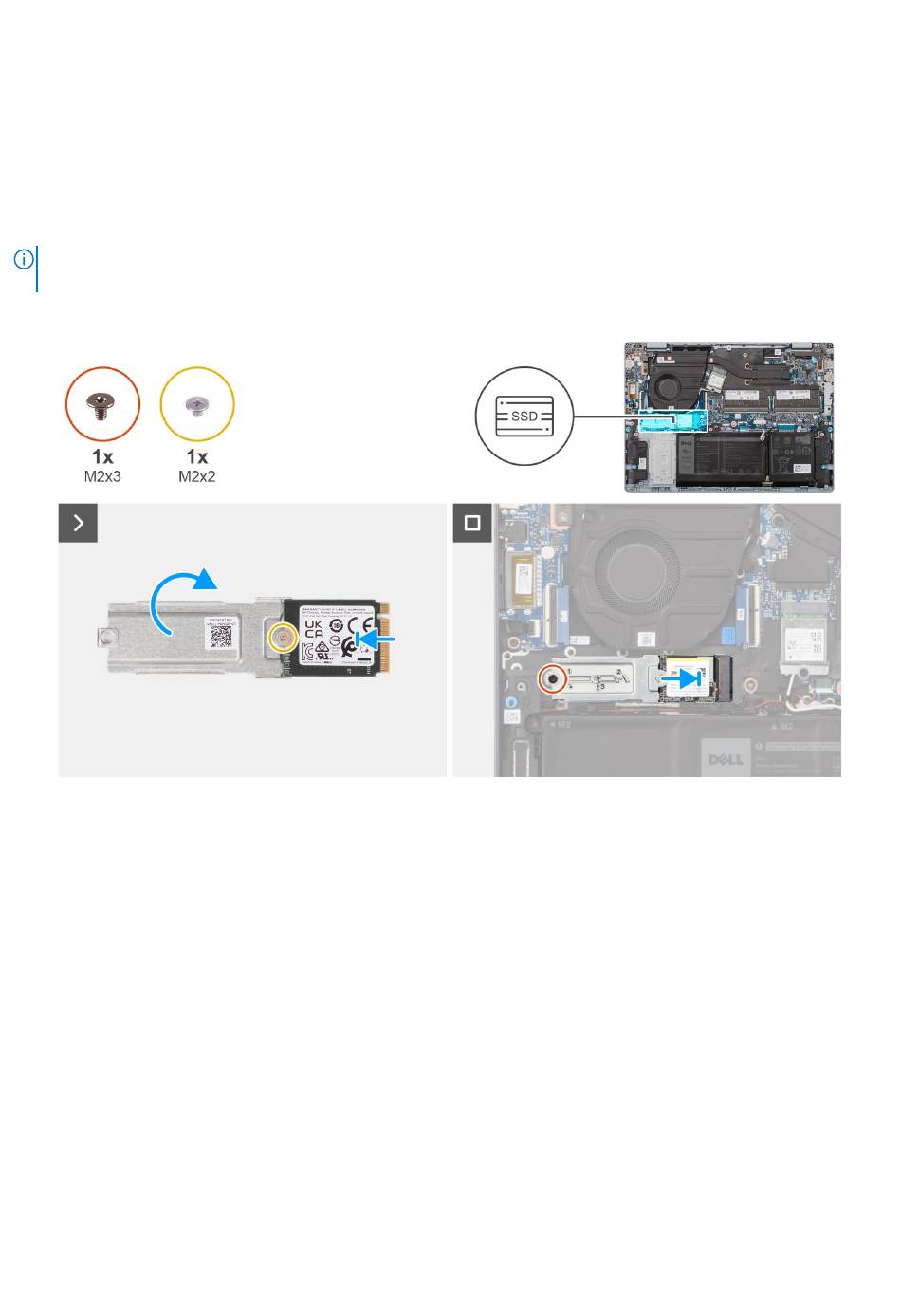

De volgende afbeelding geeft de locatie van de M.2 2230 SSD aan en biedt een visuele weergave van de installatieprocedure.
Afbeelding 25. De SSD installeren
Stappen
1. Plaats de M.2 2230 SSD op de montagebeugel van de M.2 2230 SSD en lijn deze uit.
2. Plaats de schroef (M2x2) terug waarmee de M.2 2230 SSD aan de montagebeugel van de M.2 2230 SSD wordt bevestigd.
3. Draai de M.2 2230 SSD-eenheid om.
4. Lijn de uitsparing op de M.2 2230 SSD uit met het lipje op het M.2 SSD-slot op de systeemkaart.
5. Schuif en plaats de M.2 2230 SSD in het M.2 SSD-slot op de systeemkaart.
6. Plaats de schroef (M2x3) terug waarmee de M.2 2230 SSD-eenheid aan de systeemkaart wordt bevestigd.
Vervolgstappen
1. De
onderplaat plaatsen voor computers die worden geleverd met een plastic
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
chassis.
