Condensol 1 V 24 R - Condensol 1 V 34 R
4. Wisselstukken
Het aanduidingsplaatje van het toestel bevindt zich
binnen de rechter zijkant.
11
A = Condensol 1 V 24 R - code 010903
B = Condensol 1 V 34 R - code 010904
Nr.
Code
Beschrijving . . . . . . . . Type . . . A . . . B . . Aantal
.
3
100142
Aanpasstuk . . . . . . . . . Ø 60 . . . A . . . B . . . 01
.11
923707
Brander . . . . . . . . . . . 24kW . . . A . . . . . . . 01
.11
923708
Brander . . . . . . . . . . 28-34kW . . . . . . B . . . 01
.12
909126
Kabelboom gasregelblok . . . . . . . . A . . . B . . . 01
.14
109327
Kabel hoge spanning . . . . . . . . . . A . . . B . . . 01
.28
111158
Bocht . . . . . . . . . . . . 15-20 . . . A . . . B . . . 01
.30
119502
Diafragma menger . . . . . . . . . . . A . . . B . . . 01
.31
974315
Diafragma en dichting . . G20-G31 . . A . . . B . . . 01
.33
923004
Elektrode . . . . . . . . . . . . . . . . A . . . B . . . 01
.40
141071
Deurisolatie . . . . . . . . . . . . . . . A . . . B . . . 01
.41
142381
Dichting . . . . . . . . . . . . . . . . . A . . . B . . . 01
.42
142453
Dichting . . . . . . . . . . . . . . . . . A . . . B . . . 01
.44
142455
Dichting . . . . . . . . . . . . . . . . . A . . . B . . . 01
.45
142456
Dichting . . . . . . . . . . . Ø 70 . . . A . . . B . . . 01
.47
142458
Ringvormige dichting. . . 21,8x2,6 . . A . . . B . . . 01
.48
142715
Ringvormige dichting. . . . 63x3 . . . A . . . B . . . 01
.50
142442
Dichting . . . . . . . . . . 20X27. . . A . . . B . . . 05
.52
142723
Dichting . . . . . . . . . . 15x21. . . A . . . B . . . 04
.55
950101
Lucht-gas menger . . . . . . . . . . . A . . . B . . . 01
.60
159009
Deur . . . . . . . . . . . . . . . . . . . A . . . B . . . 01
.77
183068
Buis gasingang . . . . . . . . . . . . . . . . . B . . . 01
.77
183069
Buis gasingang . . . . . . . . . . . . . A . . . . . . . 01
.82
183114
Buis . . . . . . . . . . . . . 4x7 . . . A . . . B . . . 00
.83
988106
Gasregelblok . . . . . . . . . . . . . . A . . . B . . . 01
.85
188526
Ventilator . . . . . . . . . . . . . . . . A . . . B . . . 01
.104 105545
Buis brander . . . . . . . . 24kW . . . A . . . . . . . 01
.104 105546
Buis brander . . . . . . . 28-34kW . . . . . . B . . . 01
.105 122215
Moer . . . . . . . . . . . . . . . . . . . A . . . B . . . 06
54
45
3
30
42
48
41
85
82

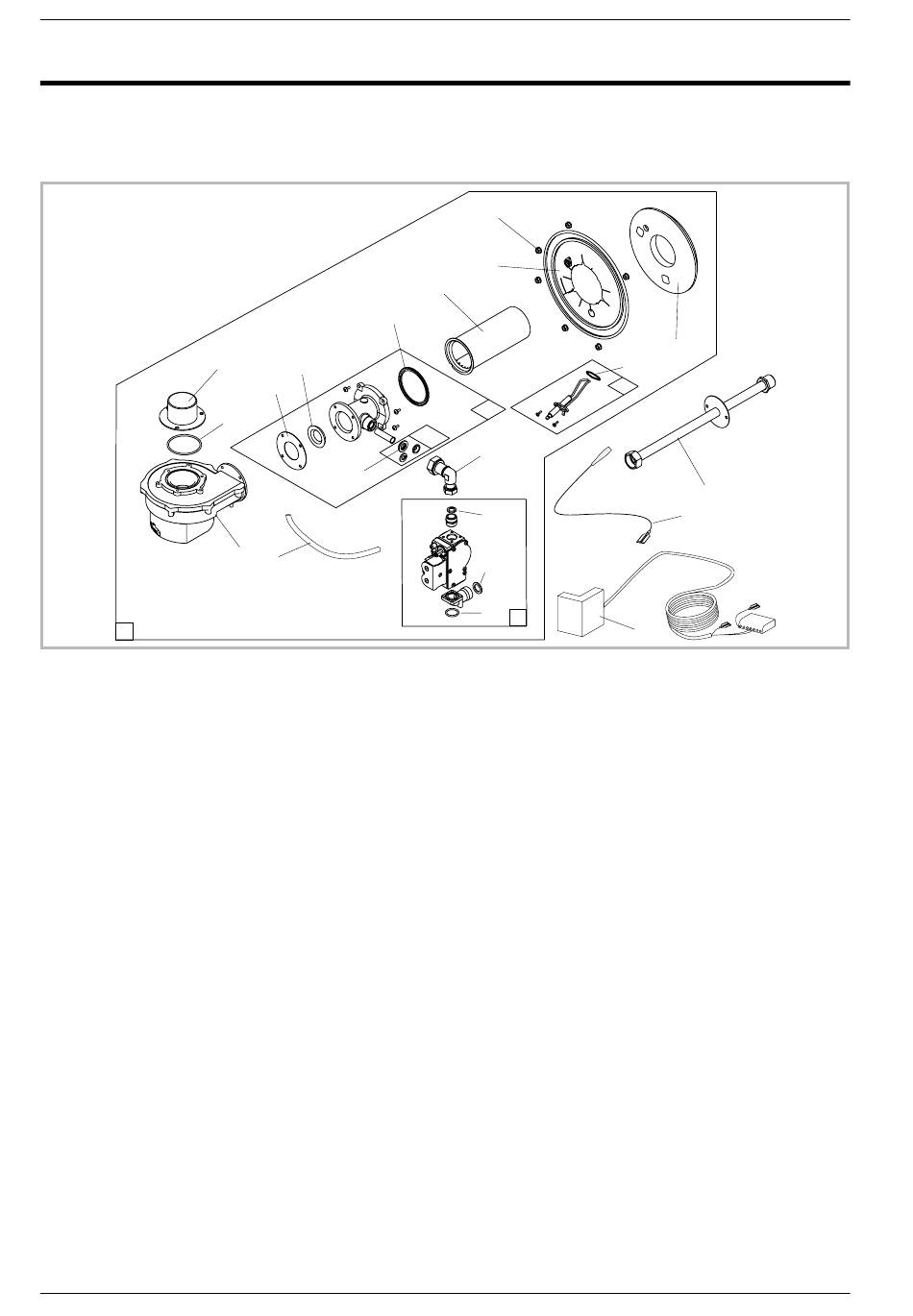

Figuur 45 - Overzicht onderdelen (brander)
