Condensol 1 V 24 R - Condensol 1 V 34 R
F
Kit 2ème circuit, vanne mélangeuse
1 circuit de chauffe
(plancher chauffant)
Module
électronique
AGU2.5
Sonde Départ
"circuit 2"
QAD 36
Nappe de
raccordement
Appareil
d'ambiance
Raccordement
Sonde d'ambiance QAA73.110
Sur la sonde, régler la pente de chauffe "circuit 2" ligne 80.
Kit 2ème circuit, vanne mélangeuse, 1 circuit de chauffe (plancher chauffant)
Notice de référence "1239"
X10-01 X10-02
X10-06
Shunt
Sonde
extérieure
Aucun
QAA73.110

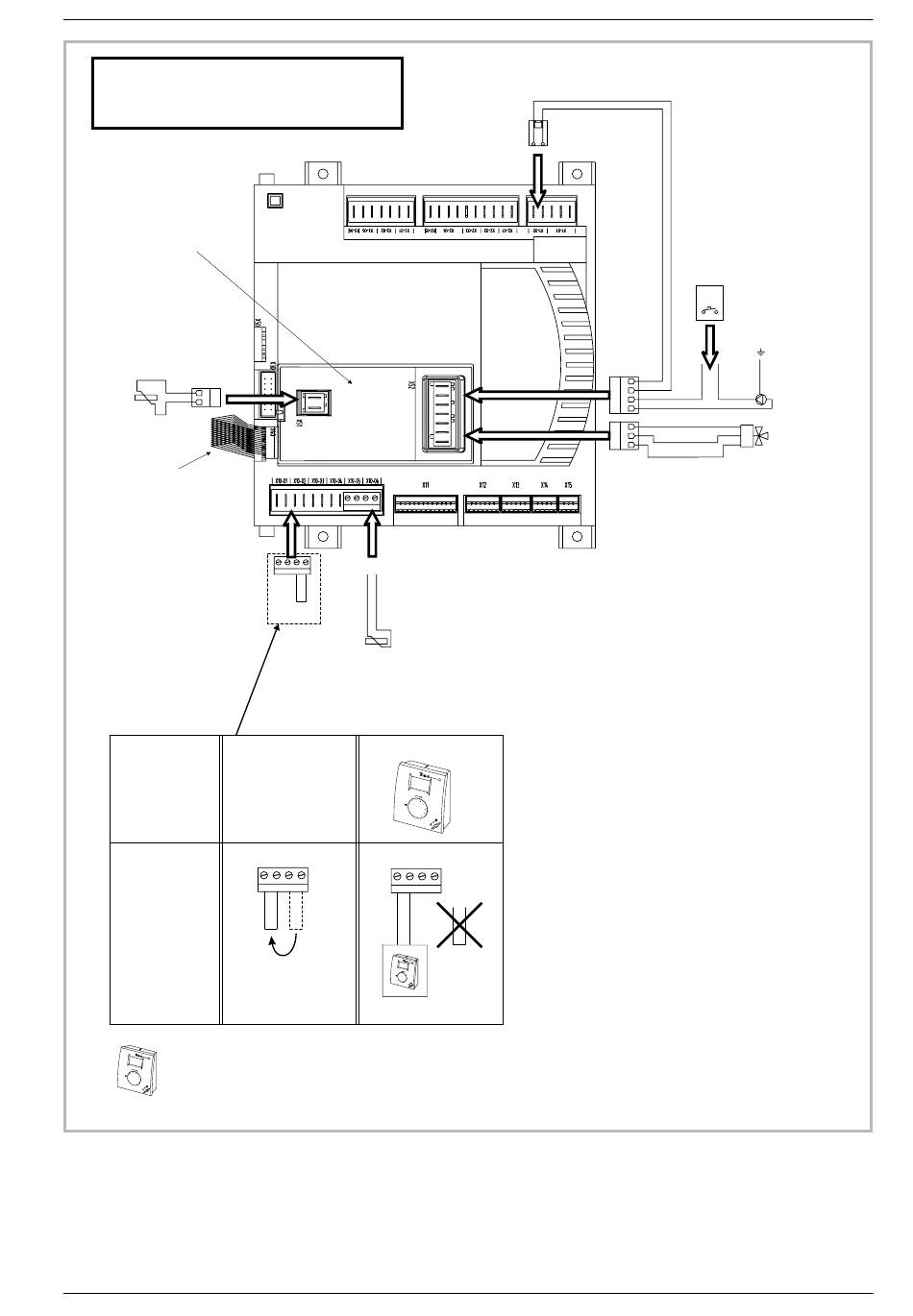

Figure 22 - Bornes de raccordement
Boîtier électronique
LMU 64
Sécurité
plancher
chauffant
Circulateur
chauffage
"circuit 2"
Marron
Bleu
Noir
Vanne
mélangeuse
motorisée
25
