Condensol 1 V 24 R - Condensol 1 V 34 R
1 Toets SWW (aan/stopzetten)
(indien de installatie uitgerust is met een
sanitaire boiler)
2 Display
3 - Met buitenvoeler: Regeling van de
instelling van de keteltemperatuur
(omloop 1 en omloop 2)
- Geen buitenvoeler: Regeling van de
instelling van de keteltemperatuur
(omloop 1 en omloop 2)
4 Regeling van SWW instelling (sanitair warm
water)
3+4 Houd (3) en (4) gelijktijdig ingedrukt
gedurende 3 seconden :
- Functie "schoorsteenveger"
Houd (3) en (4) gelijktijdig ingedrukt
gedurende 6 seconden :
- Functie "manueel" voor regeling
5 "RESET"-toets - Herinschakeling
elektronische doos
6, 7 Selectietoetsen van de functielijn
8, 9 Toetsen voor regeling van waarden
Gebruiksaanwijzing "1239"
1
2
3
4
12
5
14
13
I
0

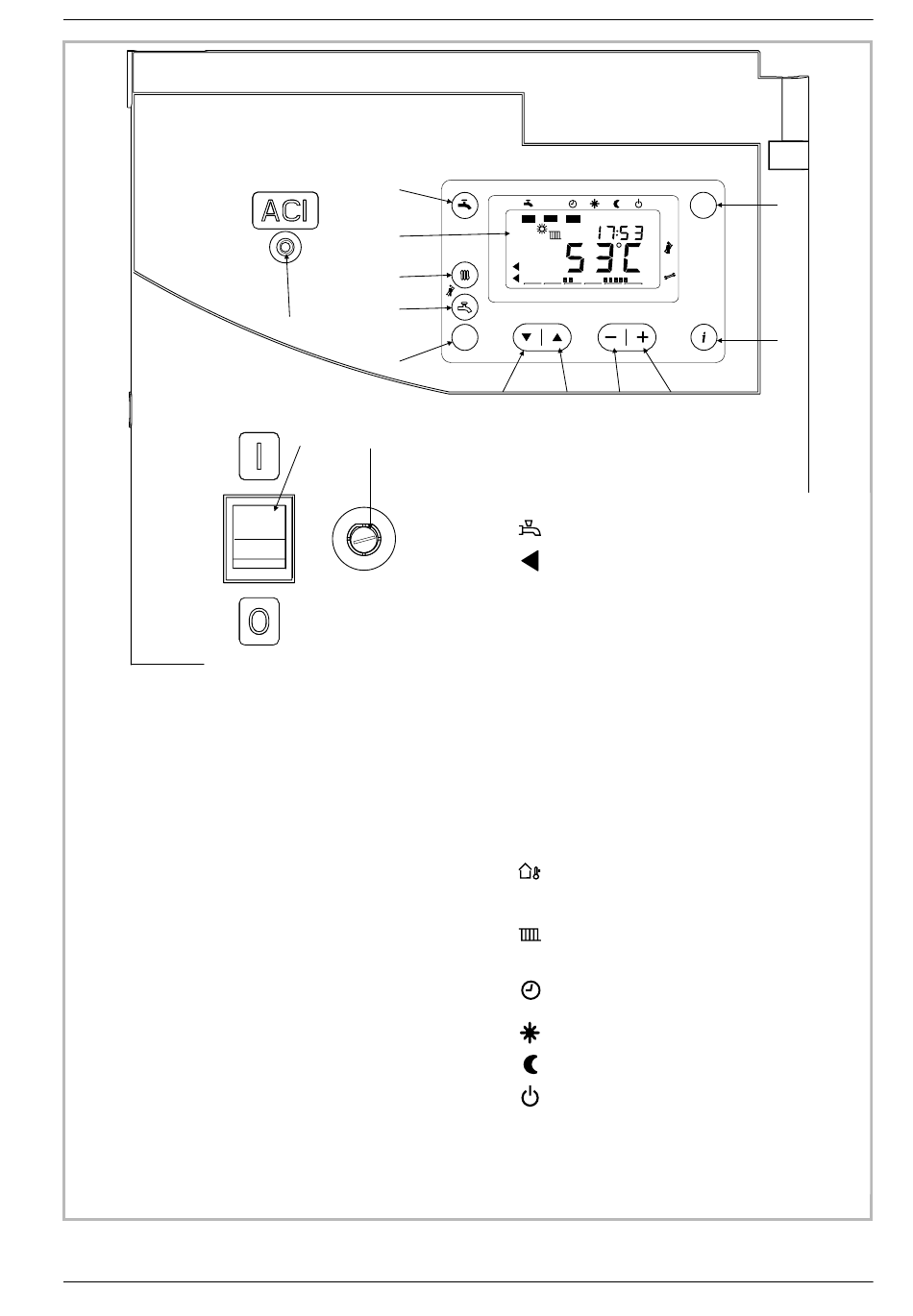

Figuur 8 - Kontrolebord
3
2
1
P
(bar)
0
4
8
12
16
20
reset
7
6
8
10 Informatietoets
• Temperatuur van het sanitair warm water
• Installatie hydraulische druk
• Werkingsfase
1 - Opstarttest
2 - Starten van de ventilatoren
3 - Voorventilatie
5 - Voorontstekingstijd (13 s)
6 - Veiligheidstijd (10 s)
10 - Verwarmingsregime
11 - "Sanitair warm water" regime
12 - Werking verwarming en SWW
22 - Terugkeer naar beginpositie
99 - Storingspositie (weergave van de
huidige foutcode)
• Buitentemperatuur
• Aflezen van de foutcodes
• Keteltemperatuur
11 Werkingsregime van de verwarmingskring
Verwarming in dienst volgens het
verwarmingsprogramma
Permanent comfort temperatuur
Permanent verlaagde temperatuur
Waakregime met vorstvrij bescherming
12 ACI kontrolelampje (niet betrokken)
13 Schakelaar aan/stopzetten
14 Smeltzekering op neutraal
11
mode
10
9
11
