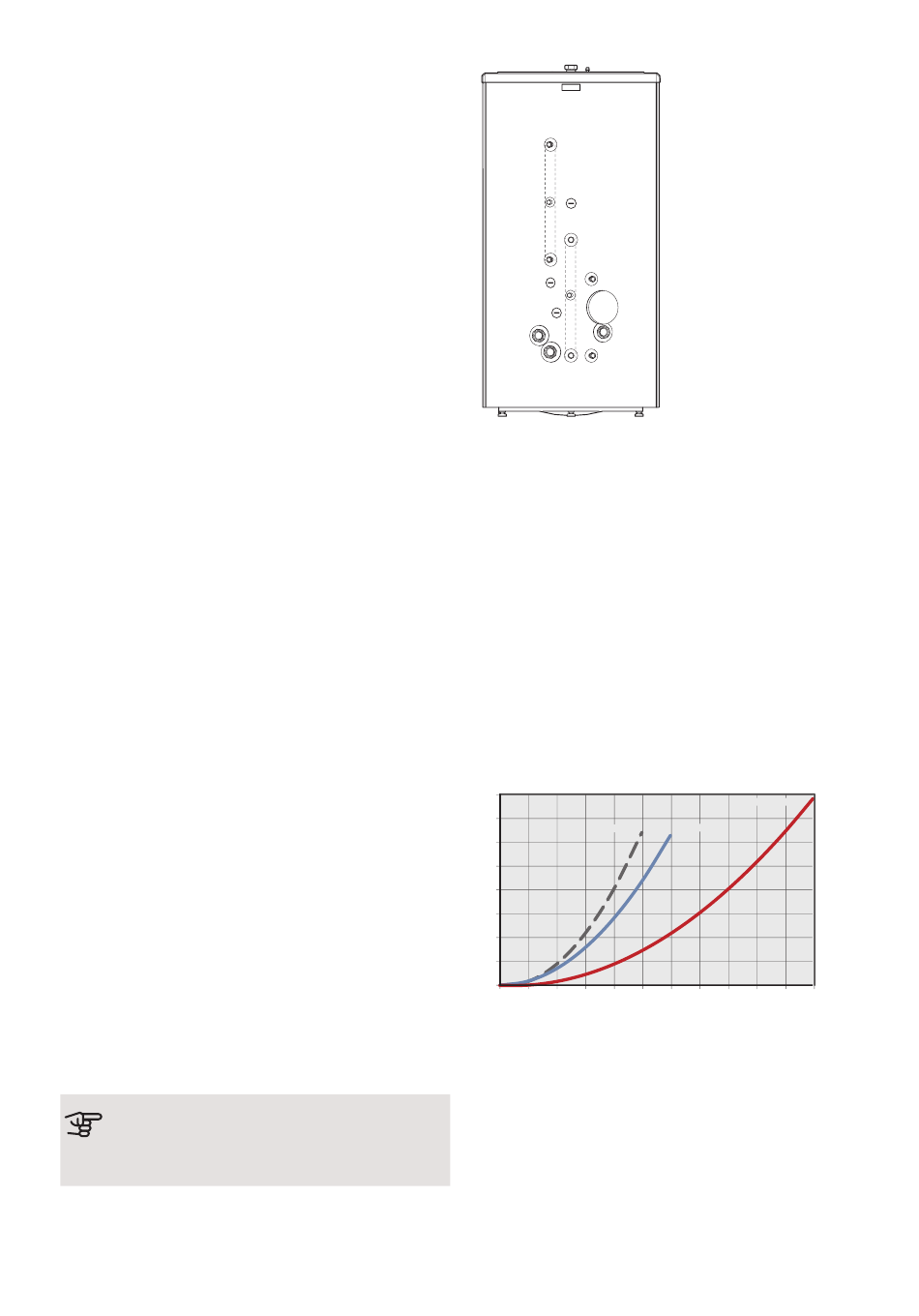

INSTALLATION
VPB 500, VPB 750, VPB 1000 kan utrustas med elpatron,
anslutningsdimension är G50. Vid installation bör tillses
att tillräckligt utrymme för demontering av elpatronen
finns framför kopplingsrummet, se tabell sid 11.
Montera de bipackade täckbrickorna innan rörinstallatio-
nen. Täckbrickorna, som har självhäftande baksida, ska
monteras på respektive anslutning genom att trycka
dem över anslutningarna.
Samtliga anslutningar (även anslutningar och hål efter
lyftögla som inte används) ska isoleras för att minimera
tomgångsförlusterna.
RÖRINSTALLATION
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedaren ska förses med erforderlig ventil-
utrustning såsom säkerhetsventil, avstängningsventil,
backventil och vakuumventil (-Cu).
Beredaren ska förses med blandningsventil, som begrän-
sar temperaturen på utgående varmvatten till 60 °C. Om
denna ventil utelämnas måste risken för skållningsolyc-
kor förebyggas på annat sätt.
Om plaströr eller glödgat kopparrör används ska invändig
stödhylsa monteras. Från säkerhetsventilen ska ett
spillrör dras till lämpligt avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Förlägg spill-
vattenrör från säkerhetsventilen sluttande i hela sin längd
och se till att det är frostfritt anordnat. Mynningen på
spillröret ska vara synlig och inte vara placerad i närheten
av elektriska komponenter.
Säkerställ att inkommande vatten är rent. Vid användning
av egen brunn kan det vara nödvändigt att komplettera
med extra vattenfilter.
Vid oklarhet kontakta rörinstallatör alternativt se gällande
normer.
Den bipackade avtappningsventilen med tillhörande
plugg monteras enligt följande:
1.
Demontera klämring och klämsringsmutter från av-
tappningsventilen.
Montera ventilen med hjälp av befintlig klämring och
2.
klämringsmutter på avtappningsröret.
3.
Ersätt klämring med plugg på den öppna delen av
avtappningsventilen.
Slingorna i VPB 1000 ska parallellkopplas (se bild). Luft-
ningsnippeln med tillhörande T-rörskoppling ska monte-
ras på högsta punkten på den övre slingan.
TÄNK PÅ!
Montera täckbrickorna innan rörinstallationen
görs.
10
PÅFYLLNING
Påfyllning av varmvattenberedaren sker genom att:
1.
Öppna en varmvattenkran i systemet.
2.
Öppna avstängningsventilen på inkommande kallvat-
ten. Denna ventil skall sedan under drift vara helt
öppen.
När det endast kommer vatten ur varmvattenkranen
3.
(till en början kommer luftblandat vatten ut ur kranen)
kan kranen stängas och varmvattenberedaren är
fylld.
TRYCKFALLSDIAGRAM
PRIMÄRSIDA (SLINGA)
Tryckfall
Tryckfall
(kPa)
(kPa)
40
35
VPB 500
30
25
20
15
10
5
0
0
0,1
0,2
0,3
0,4
0,5
VPB 500, VPB 750, VPB 1000 | SE
VPB 1000
VPB 750
0,6
0,7
0,8
0,9
1,0
1,1
Flöde
Flöde
(l/s)
(l/s)
