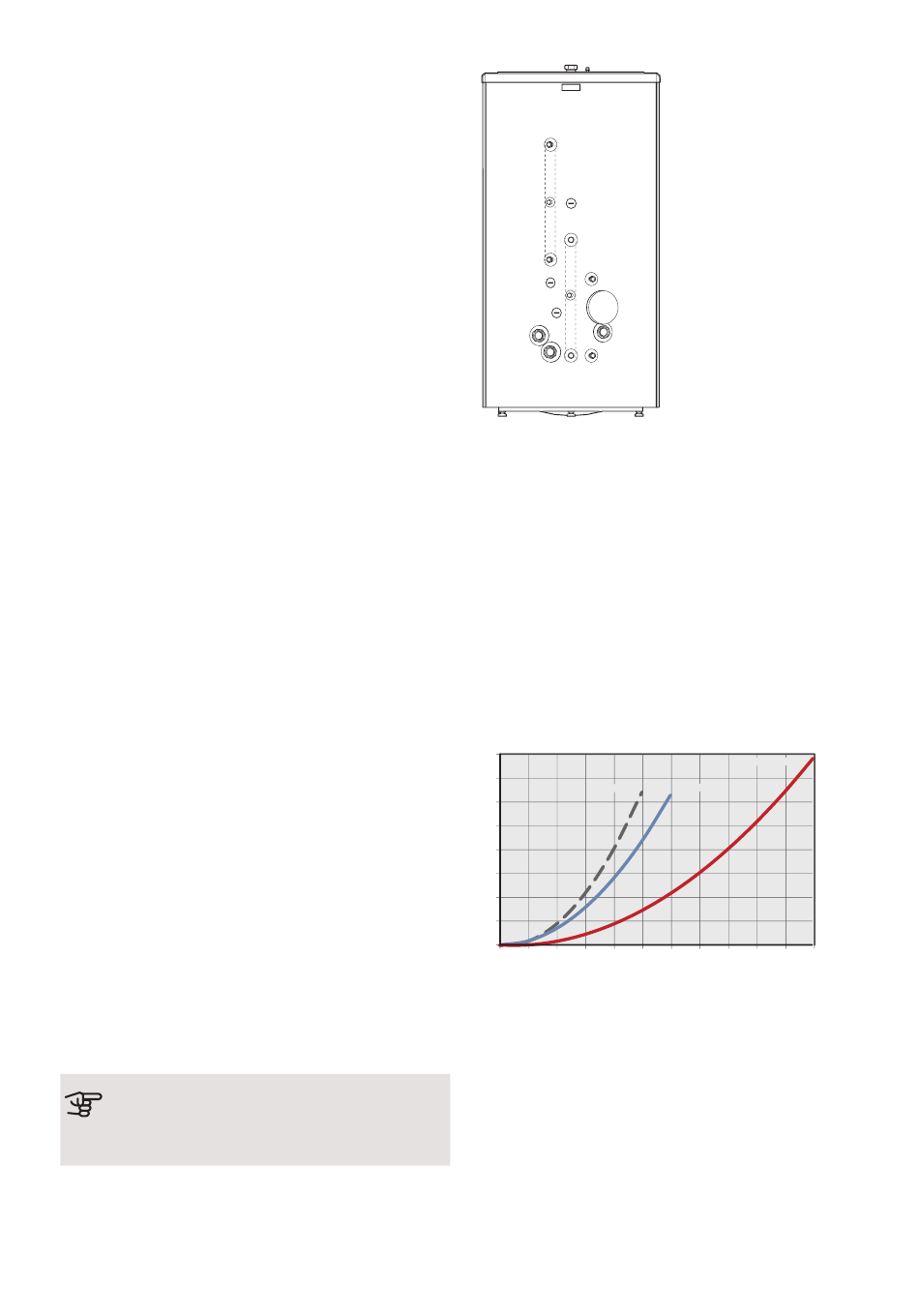

ASENNUS
VPB 500, VPB 750, VPB 1000 voidaan varustaa sähkö-
vastuksella, liitäntämitta on G50. Asennuksen yhteydes-
sä pitää huolehtia siitä, että kytkentätilan edessä on riit-
tävästi tilaa sähkövastuksen irrotusta varten, katso tau-
lukko sivulla 33.
Asenna mukana toimitetut peitelevyt ennen putkiasen-
nusta. Peitelevyt, joissa on takapuolella teippipinta, pai-
netaan liitäntöjen päälle.
Kaikki liitännät (myös käyttämättömät liitännät ja nosto-
silmukoiden reiät) pitää eristää lämpöhävikkien minimoi-
miseksi.
PUTKIASENNUS
Putkiasennukset on tehtävä voimassa olevien määräys-
ten mukaisesti.
Lämminvesivaraaja pitää varustaa vaadituilla venttiileillä,
kuten varo-, sulku-, takaisku- ja alipaineventtiileillä (-Cu).
Lämminvesivaraaja pitää varustaa sekoitusventtiilillä,
joka rajoittaa menoveden lämpötilan 60 asteeseen. Jos
venttiili jätetään pois, palovammojen riski pitää ehkäistä
muulla tavoin.
Käytettäessä muoviputkea tai hehkutettua kupariputkea
pitää käyttää sisäpuolista tukiholkkia. Varoventtiiliin on
liitettävä viemäriin johdettu poistovesiputki. Poistovesi-
putken pitää olla saman kokoinen kuin varoventtiilin lii-
täntä. Poistovesiputki tulee vetää laskevana koko pituu-
deltaan vesitaskujen välttämiseksi, eikä se saa päästä
jäätymään. Putken pää pitää jättää näkyville eikä sitä saa
asettaa sähkökomponenttien läheisyyteen.
Varmista, että tuleva vesi on puhdasta. Omaa kaivoa
käytettäessä järjestelmään on ehkä asennettava veden-
suodatin.
Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso
voimassa olevat asetukset.
Mukana toimitettu tyhjennysventtiili tulppineen asenne-
taan seuraavasti:
1.
Irrota puserrusrengas ja mutteri tyhjennysventtiilistä.
Asenna venttiili puserrusrenkaalla ja mutterilla tyh-
2.
jennysputkeen.
Korvaa tyhjennysventtiilin avoimen pään puserrus-
3.
rengas tulpalla.
VPB 1000:n kierukat liitetään rinnakkain (katso kuva). Il-
mausnippa ja T-liitin asennetaan ylemmän kierukan
ylimpään pisteeseen.
MUISTA!
Asenna mukana toimitetut peitelevyt ennen
putkiasennusta.
32
TÄYTTÖ
Lämminvesivaraaja täytetään seuraavasti:
1.
Avaa lähin käyttövesihana kuumalta puolelta.
2.
Avaa tulevan kylmän veden sulkuventtiili. Tämän
venttiilin on oltava käytön aikana kokonaan auki.
3.
Sulje hana vasta kun ainoastaan vettä alkaa virrata
hanasta (aluksi hanasta tulee ilmansekaista vettä).
Lämminvesivaraaja on nyt täytetty.
PAINEHÄVIÖKÄYRÄSTÖ
ENSIÖPUOLI (LÄMMITYSKIERUKKA)
Painehäviö
Tryckfall
(kPa)
(kPa)
40
35
VPB 500
30
25
20
15
10
5
0
0
0,1
0,2
0,3
0,4
0,5
VPB 500, VPB 750, VPB 1000 | FI
VPB 1000
VPB 750
0,6
0,7
0,8
0,9
1,0
1,1
Flöde
Virtaus
(l/s)
(l/s)
