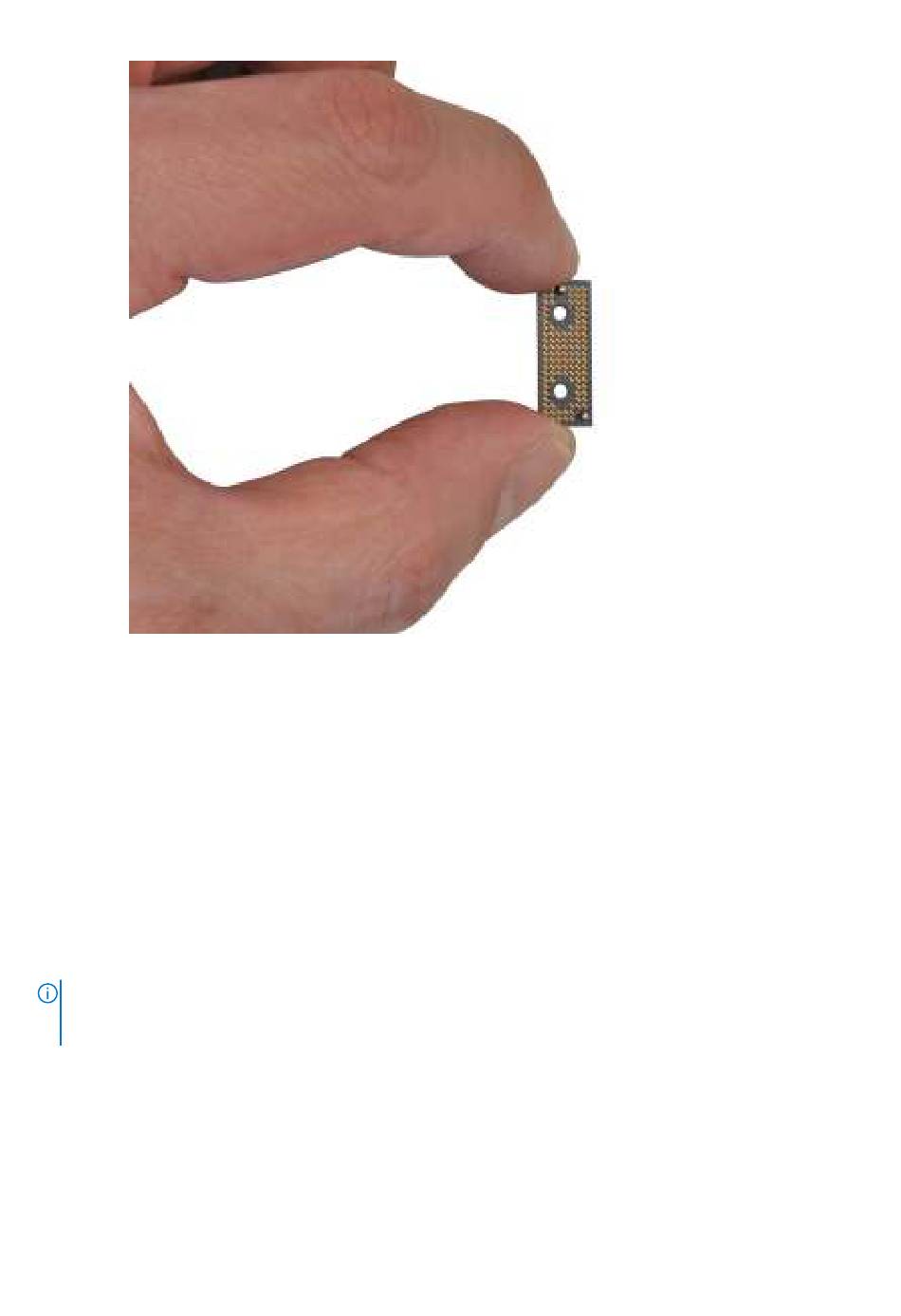

Afbeelding 59. Interposerkaart
15. Voor computers die worden geleverd zonder een USH-module koppelt u de dochterkaart-FPC-kabel van de SD-kaart los van de
connector op de dochterkaart van de SD-kaartlezer.
16. Voor computers die worden geleverd met een USH-module koppelt u de dochterkaart-FPC-kabel van de USH- en SD-kaart los van de
connector op de dochterkaart van de USH- en SD-kaart.
17. Koppel de haptische touchpad-FPC-kabel los van de connector op de haptische touchpadmodule.
18. Trek de dochterkaart-FPC van de SD-kaart/dochterkaart-FPC van de USH- en SD-kaart en de haptische touchpad-FPC-kabel los van
de palmsteuneenheid.
19. Koppel de FPC-kabel van de aan/uit-knop met vingerafdruklezer, de rechter luidsprekerkabel, de LED-FPC-kabel los van de voorkant
en de linker luidsprekerkabel los van de connectoren op de systeemkaart.
20. Verwijder de twee schroeven (M2x4) waarmee de pc-bridgebeugel wordt bevestigd.
21. Verwijder de pc-bridgebeugel van de systeemkaart.
22. Verwijder de negen schroeven (M2x4) waarmee de systeemkaart aan de palmsteuneenheid is bevestigd.
23. Verwijder de systeemkaart van het chassis.
Vervanging van de systeemkaart vereist verdere verwijdering van de haptische touchpad-FPC en USH-kaart-
OPMERKING:
FPC. Ze moeten worden overgebracht naar de nieuwe vervangende systeemkaart. Raadpleeg de demontageprocedures van het
haptische touchpad en de dochterkaart-FPC van de SD-kaart/dochterkaart-FPC van de USH- en SD-kaart voor meer informatie.
92
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
