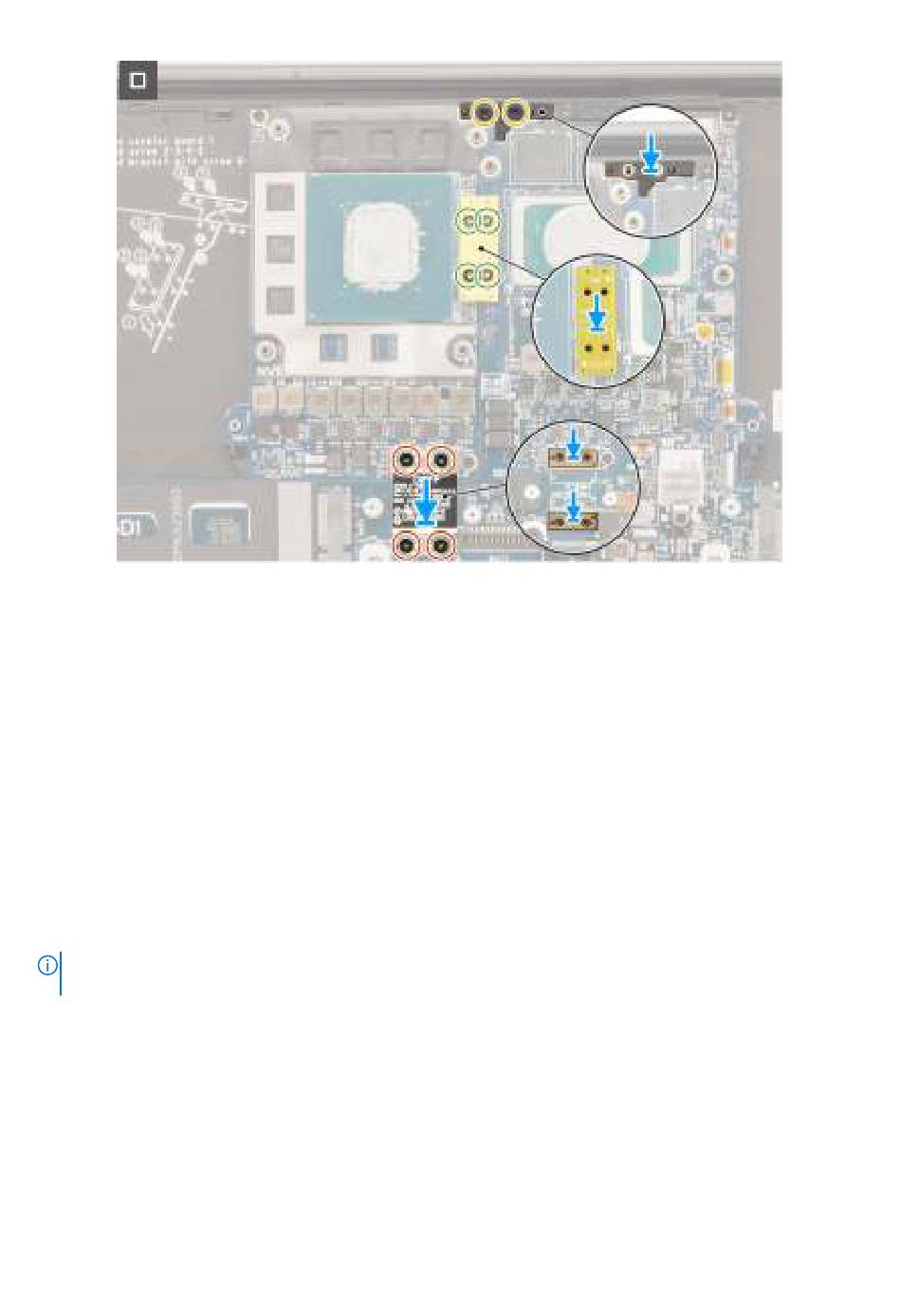

Afbeelding 66. De systeemkaart installeren
Stappen
1. Lijn de onderzijde van de systeemkaart op de juiste wijze uit en plaats deze op de palmsteun.
2. Plaats de negen schroeven (M2x4) terug waarmee de systeemkaart aan de palmsteuneenheid wordt bevestigd.
3. Lijn de pc-bridgebeugel uit en plaats deze op de systeemkaart.
4. Plaats de twee schroeven (M2x4) terug waarmee de pc-bridgebeugel wordt bevestigd.
5. Sluit de FPC-kabel van de aan/uit-knop met vingerafdruklezer, de rechterluidsprekerkabel, de LED-FPC-kabel aan de voorkant en de
linker luidsprekerkabel aan op de connectoren op de systeemkaart.
6. Bevestig de dochterkaart-FPC van de SD-kaart/dochterkaart-FPC van de USH- en SD-kaart en de haptische touchpad-FPC-kabel op
de palmsteuneenheid.
7. Sluit de haptische touchpad-FPC-kabel aan op de connector op de haptische touchpadmodule.
8. Voor computers die worden geleverd met een USH-module sluit u de dochterkaart-FPC-kabel van de USH- en SD-kaart aan op de
connector op de dochterkaart-FPC-kabel van de USH- en SD-kaart.
9. Voor computers die worden geleverd zonder een USH-module sluit u de dochterkaart-FPC-kabel van de SD-kaart aan op de
connector op de dochterkaart van de SD-kaart.
10. Lijn de FPC-interposerkaart van het beeldscherm uit en plaats deze op de systeemkaart.
De pinnen op de interposerkaart zijn kwetsbaar. Vermijd contact met de pinnen op de kaart. Wanneer u de kaart
OPMERKING:
vastpakt, moet u de kaart vasthouden aan de randen of zijkanten en die optillen.
98
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
