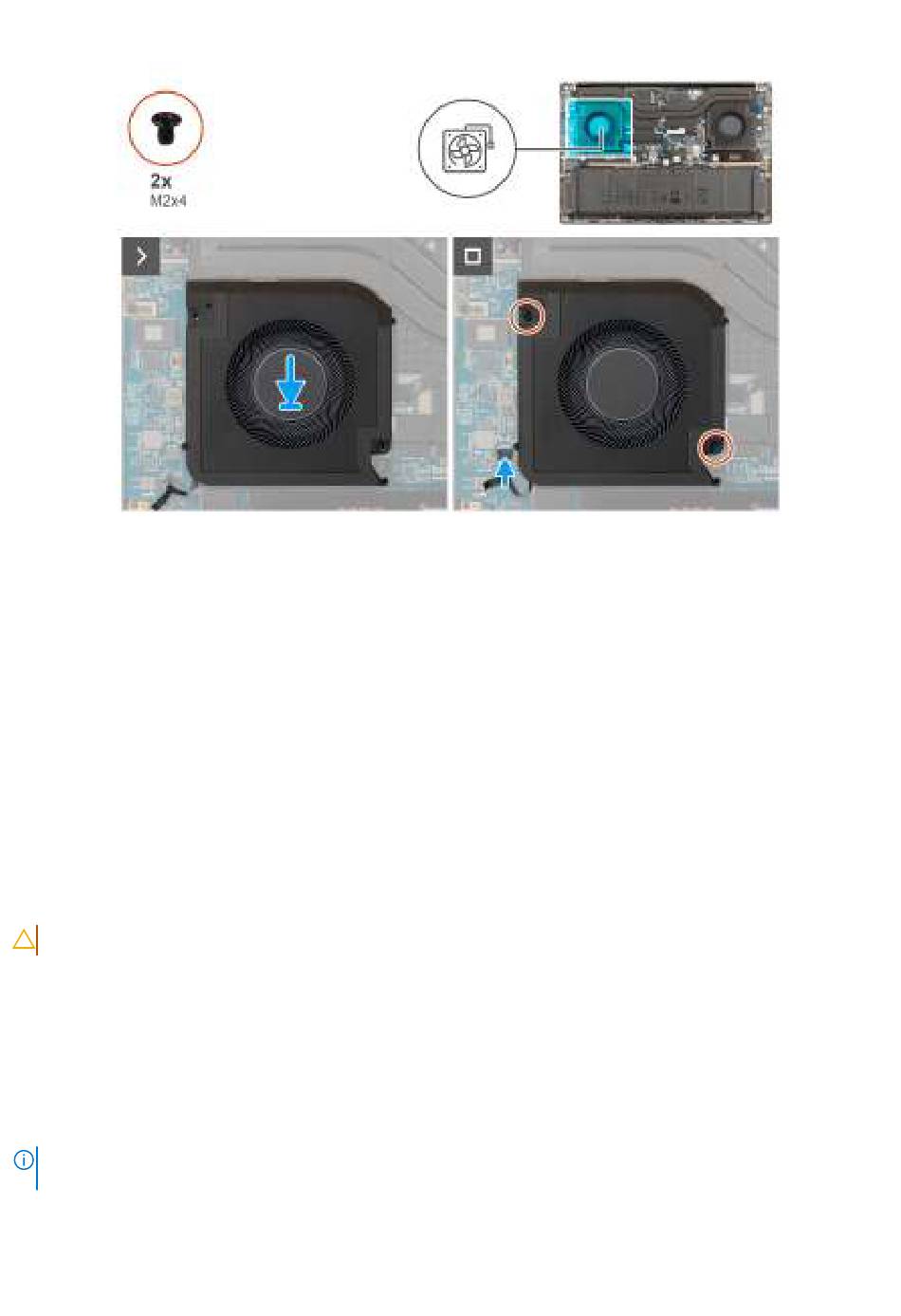

Afbeelding 25. De ventilator van de grafische kaart installeren
Stappen
1. Lijn de ventilator van de grafische kaart uit en plaats die op de palmsteuneenheid.
2. Plaats de twee schroeven (M2x4) terug waarmee de ventilator van de grafische kaart op de palmsteuneenheid wordt bevestigd.
3. Sluit de ventilatorkabel van de grafische kaart aan op de connector van de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de SD-kaart.
3. Volg de procedure in
Nadat u in de computer hebt
Koelplaat
De koelplaat voor geïntegreerde grafische kaart verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de SD-kaart.
3. Verwijder de onderplaat.
Over deze taak
De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de verwijderingsprocedure.
Bij computers die worden geleverd met een koelplaat met het label 'VC' (vapor-chamber), moet u de koelplaat
OPMERKING:
verwijderen voordat u de beeldschermeenheid of de systeemkaart verwijdert.
gewerkt.
werken.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
59
