Naald, zitting en pakkingen
WAARSCHUWING
Om het risico van ernstig letsel te verminderen moet u
elke keer als u de instructie krijgt om de druk te ontlasten
de Drukontlastingsprocedure op blz. 8 volgen.
Om de naald (22), de zitting (23) of de pakkingen (9 of 20)
te reinigen of te vervangen, moet u de druk ontlasten en
vervolgens de kraan met een geschikt oplosmiddel spoelen.
Ontlast de druk na het spoelen en haal de materiaalslang(en)
los. Schroef de borgmoer (8) van het uitlaathuis (17) en lijn
de gleuf in de luchtzuiger (16) uit op de gleuf in de behuizing
van de kraan (18). Draai het uitlaathuis uit de behuizing van
de kraan en schuif de naald uit de holte in de luchtzuiger.
Aandraaien tot 31–37 N.m.
1
Models 205435, 205612 and 685457.
2
Smeren.
12
14
13
16
2
Afb. 3
12 306715
Onderhoud
Afgebeeld model 207440
6
2
5
2
10
22
8
24
9, 20
17
25
Schroef de pakkingmoer (10) eruit en verwijder de pakkingen
(9 of 20), de pakkinghouder (24, alleen op model 207440) en
de naald (22). Schroef de zitting (23) uit het uitlaathuis (17).

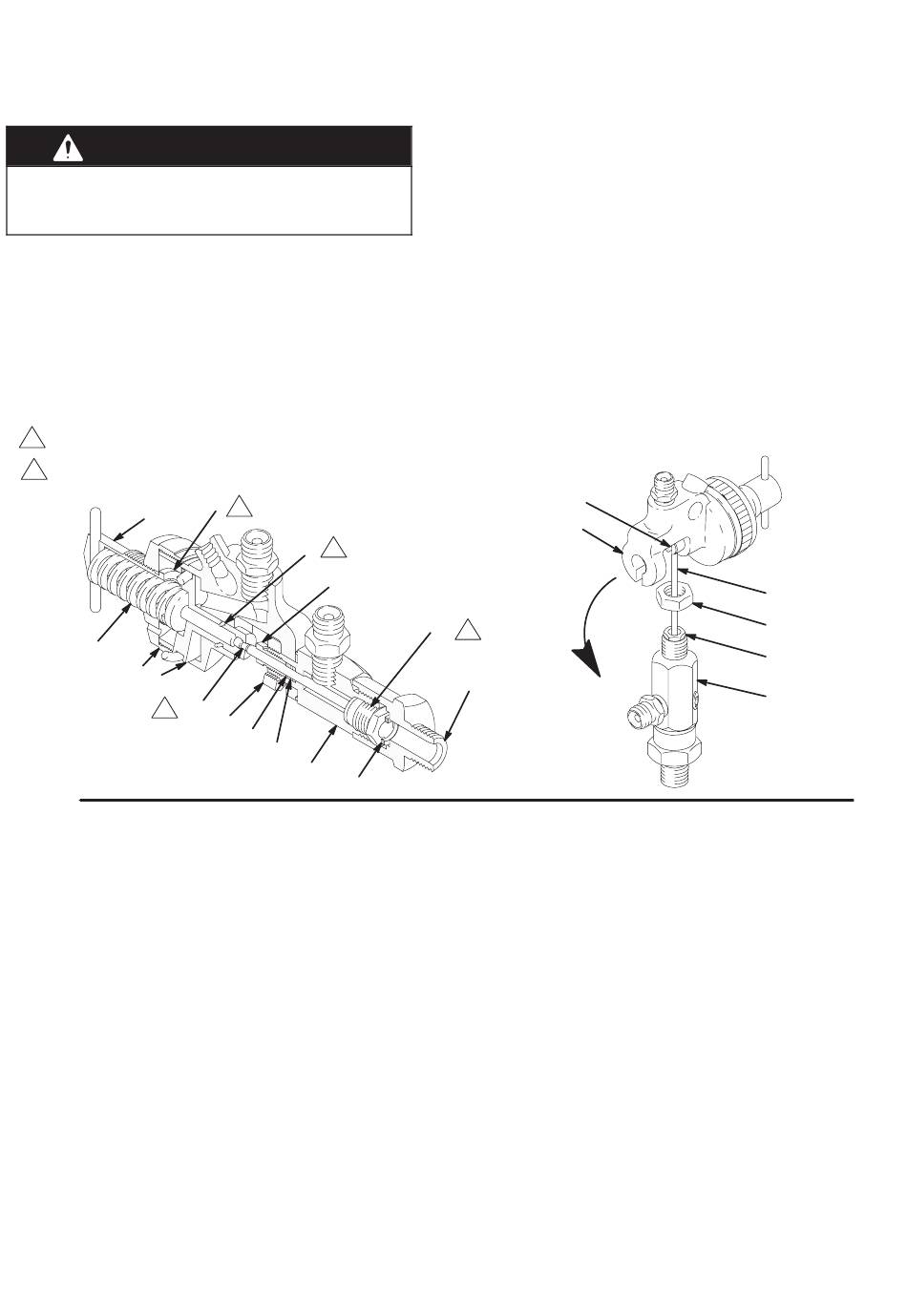

Zie Afb. 3. Ga voorzichtig om met de naald en de zitting en
kijk ze nauwkeurig na op beschadiging en slijtage. Zet de
kraan weer in elkaar eventueel met nieuwe onderdelen waar
nodig. Drenk een nieuwe leren pakking in een lichte geschikte
olie voordat u hem aanbrengt.
OPMERKING: Wanneer u modellen 205435, 205612 en
685457 weer in elkaar zet, draai de zitting
(23) dan aan tot 31–37 N.m.
16
18
23
1
26
06483
22
8
10
17
06484
