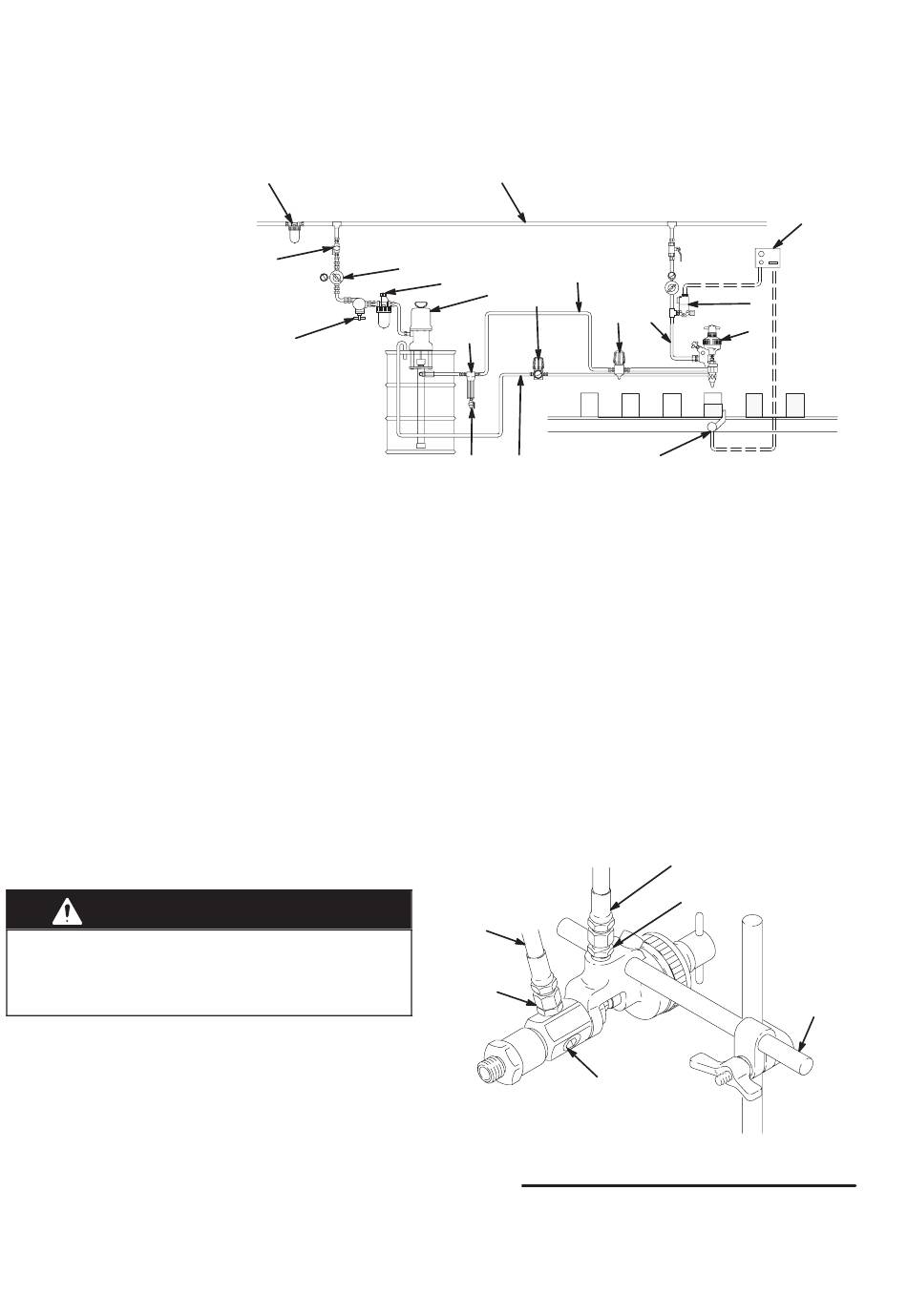

Voorbeeldopstelling
Verklaring
A
Zelfontlastende luchtkraan
B
Luchtreduceerventiel
C
Aanvoerpomp
D
Materiaalaftapkraan
E
Luchtleiding
F
Materiaalleiding
G
Relaisklep
H
Besturingskast
J
Afgiftekraan
K
Sensor
L
Tegendrukventiel
M
Retourleiding voor circulatie (optie)
N
Filter in luchtleiding
P
Vloeistofreduceerventiel
R
Vloeistoffilter
S
Pompsnelheidsbegrenzer
T
Olienevelaar
Algemene informatie
OPMERKING: Nummers en letters tussen haakjes verwijzen
naar de overeenkomstige aanduidingen in
de afbeeldingen en de onderdelentekening.
OPMERKING: Gebruik altijd originele Graco-onderdelen en
toebehoren, verkrijgbaar bij uw Graco-dealer.
Bovenstaande tekening van de voorbeeldopstelling is
slechts een richtlijn voor de keuze van de vereiste en de
optionele toebehoren voor een automatisch afgiftesysteem.
Neem contact op met uw Graco-leverancier voor hulp bij
het ontwerpen van een systeem dat bij uw specifieke be-
hoeften past.
De afgiftecabine ventileren
WAARSCHUWING
Gebruik deze kraan alleen in een goed geventileerde
spuitcabine om gevaarlijke concentraties van giftige en/
of brandbare dampen te voorkomen. De afgiftekraan
nooit bedienen als de ventilatoren niet draaien.
De kraan monteren
Monteer de kraan op een stang met een diameter van
12,7 mm (0,50 in.) (Y) op een draagstel of een afgifte-
machine. Zie Afb. 1 en de Voorbeeldinstallatie. Mo-
dellen 205435, 205612 en 685457 worden geleverd met
een klemschroef voor de montage. De klemschroef voor
model 207440 is los te bestellen (onderdeelnr. 205355).
6
306715
Installatie
N
B
A
S
E
F
T
C
L
P E
R
D
M
De luchtleidingen aansluiten
Reinig alle leidingen en aansluitingen; haal het stof weg,
verwijder bramen, etc. en blaas ze door met schone lucht
voordat u ze aansluit op het systeem. De luchttoevoerleiding
(E) moet voorzien zijn van een luchtfilter (N) om schadelijk
stof en vocht uit de perslucht te verwijderen.
Gebruik een gewone dicht 3-weg elektromagnetische lucht-
klep (G) voor de regeling van de afgiftekraan (J). Sluit een
geaarde luchttoevoerleiding (E) van de drieweg klep aan op
het 1/4 npsm(u) luchtinlaatverloopstuk (7) van de afgiftekraan.
Zie Afb. 1.
F
19
X
Afgebeeld model 207440
Afb. 1
H
G
J
K
06481
E
7
Y
06482
