Instellingen en afstellingen
Elke dag voordat u aan het werk gaat moet u het blootlig-
gende gedeelte van de naald (22) en de zuiger (16) smeren
met een smeermiddel dat compatibel is met het materiaal
dat wordt afgegeven. Zie Afb. 2. Bedek na het smeren de
blootliggende gedeelten van de naald en de zuiger met een
stuk plastic om te voorkomen dat hier materiaal op aanslaat.
Aanslag kan de kleppakking (9 of 20) beschadigen. Zie Afb. 3
op blz. 12.
Stel de aandrijflucht in op minstens 345 kPa (3,4 bar) en start
de pomp. Pas de snelheid en de druk van de pomp aan de
gewenste stroomsnelheid aan. Gebruik altijd de laagst moge-
lijke pompsnelheid die nodig is om het gewenste resultaat te
bereiken.
Om het loopbereik van de naald te verminderen moet u de
stelschroef (12) rechtsom draaien; om het bereik te verhogen
moet u hem linksom draaien. Als de kraan vanuit de afgifte-
mond lekt nadat hij is dichtgedraaid, moet u de stelschroef
rechtsom draaien, totdat het lekken van de kraan stopt.
Bij een circulatiesysteem moet u het tegendrukventiel zo
afstellen dat het zorgt voor een constante tegendruk voor alle
afgiftekranen in het systeem en tegelijkertijd de goede druk
levert voor de circulatie van het materiaal. Zie de Voorbeel-
dinstallatie op blz. 6.

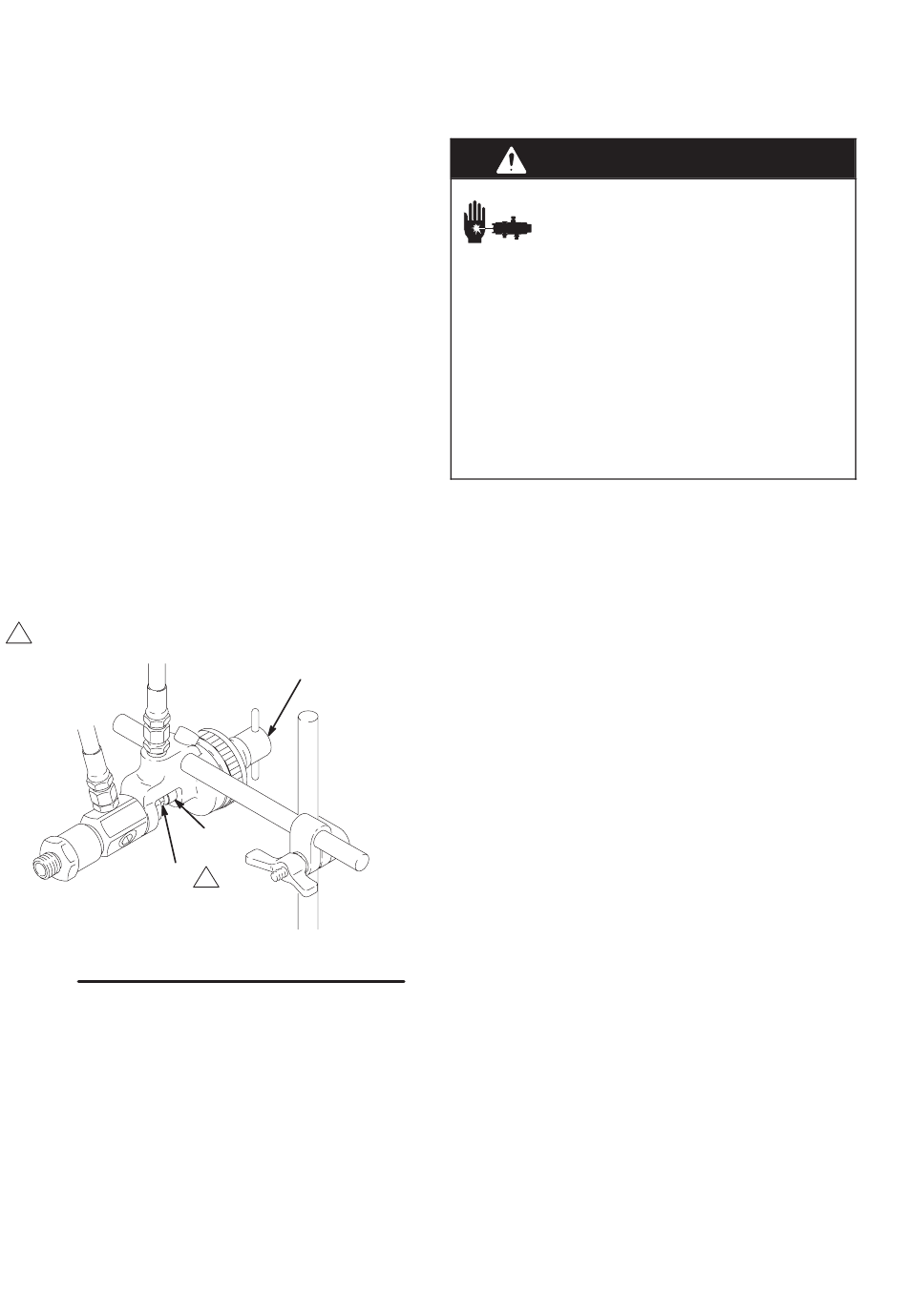

1
Dagelijks olie aanbrengen.
22
Afgebeeld model 207440
Afb. 2
8
306715
Bediening
12
16
1
06482
Drukontlastingsprocedure
WAARSCHUWING
INJECTIEGEVAAR
Materiaal onder hoge druk kan door de huid
heen binnendringen en ernstig letsel veroor-
zaken. Om het risico te verminderen van ver-
wondingen door materiaalinjectie, spattend materiaal, of
bewegende delen, moet u de Drukontlastingsprocedure
volgen steeds wanneer u:
D leest dat de druk moet worden ontlast,
D ophoudt met vloeistof afgeven,
D het systeem of een deel van het apparaat nakijkt
of er onderhoud aan pleegt,
D of de tuit installeert of reinigt.
1.
Schakel de stroom naar de pomp uit.
2.
Sluit de zelfontlastende luchtkraan (vereist in luchtge-
dreven pompen).
3.
Zet de afgiftekraan open om de druk te ontlasten.
4.
Open de aftapkraan van de pomp (vereist in uw systeem)
teneinde de materiaaldruk in de verdringerpomp mede
te ontlasten. Mogelijk is alleen het openzetten van de
afgiftekraan niet voldoende om de druk te ontlasten.
Houd een opvangbak bij de hand om het vrijkomende
materiaal op te vangen.
5.
Laat de aftapkraan/-kranen open staan totdat u weer
klaar bent om verder te gaan met de afgifte.
Als u vermoedt dat de afgiftekraan of de slang volledig
verstopt zit, of dat de druk niet volledig is ontlast nadat u
bovenstaande stappen heeft uitgevoerd, moet u de eind-
koppeling van de slang zeer langzaam losdraaien en de
druk geleidelijk ontlasten; draai hem dan volledig los.
Reinig nu de kraan en de slang.
