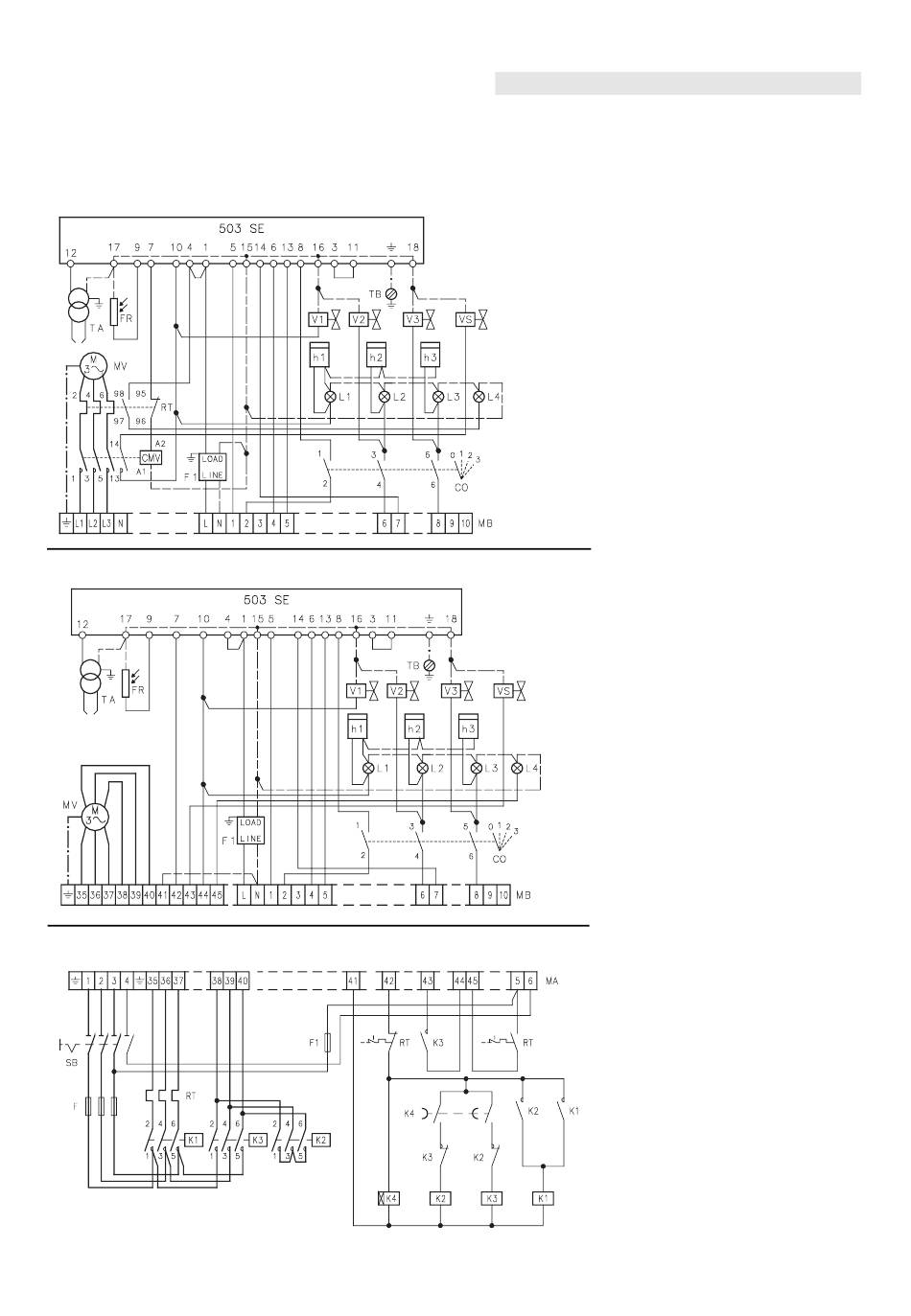

4. INSTALLATION ELECTRIQUE
4.1 INSTALLATION ELECTRIQUE REALISEE EN USINE
P 140 - 200 - 300 T/G DEMARRAGE DIRECT
P 300 - 450 T/G DEMARRAGE ETOILE - TRIANGLE
DEMARREUR ETOILE - TRIANGLE
All manuals and user guides at all-guides.com
31
LEGENDE SCHEMAS (A) - (B)
CMV - Contacteur moteur
CO
- Commutateur
FR
- Photoresistance
F1
- Protection contre parasites
radio
h1,2,3 - Compteur d'heures 1°, 2°, 3°
allure
L1,2,3 - Lampe 1°, 2°, 3° allure
L4
- Lampe sécurité moteur
MB
- Bornier brûleur
MV
- Moteur ventilateur
(A)
RT
- Relais thermique
TA
- Transformateur d'allumage
TB
- Terre brûleur
VS
- Electrovanne de sécurité
V1,2,3 - Electrovanne 1°, 2°, 3° allure
LEGENDE SCHEMA (C)
F
- Fusées du circuit triphasé
F1 - Fusée du circuit de contrôle
MA - Bornier démarreur
K1 - Contacteur de ligne
K2 - Contacteur d'étoile
K3 - Contacteur de triangle
K4 - Relais temporisateur pour le
(B)
passage étoile-triangle
(réglé en usine à 10 s.)
RT - Relais thermique -
Réglé en usine à:
P 300 T/G: 9 A pour 400 V
18 A pour 230 V
P 450 T/G:14 A pour 400 V
24 A pour 230 V
SB - Sectionneur avec bloc porte
(C)
