4. ELEKTRISCHE INSTALLATIE
4.1 ELEKTRISCHE INSTALLATIE UITGEVOERD IN DE FABRIEK
P 140 - 200 - 300 T/G DIRECTE AANLOOP
P 300 - 450 T/G STER-DRIEHOEK AANLOOP
STER-DRIEHOEK SCHAKELAAR
All manuals and user guides at all-guides.com
53

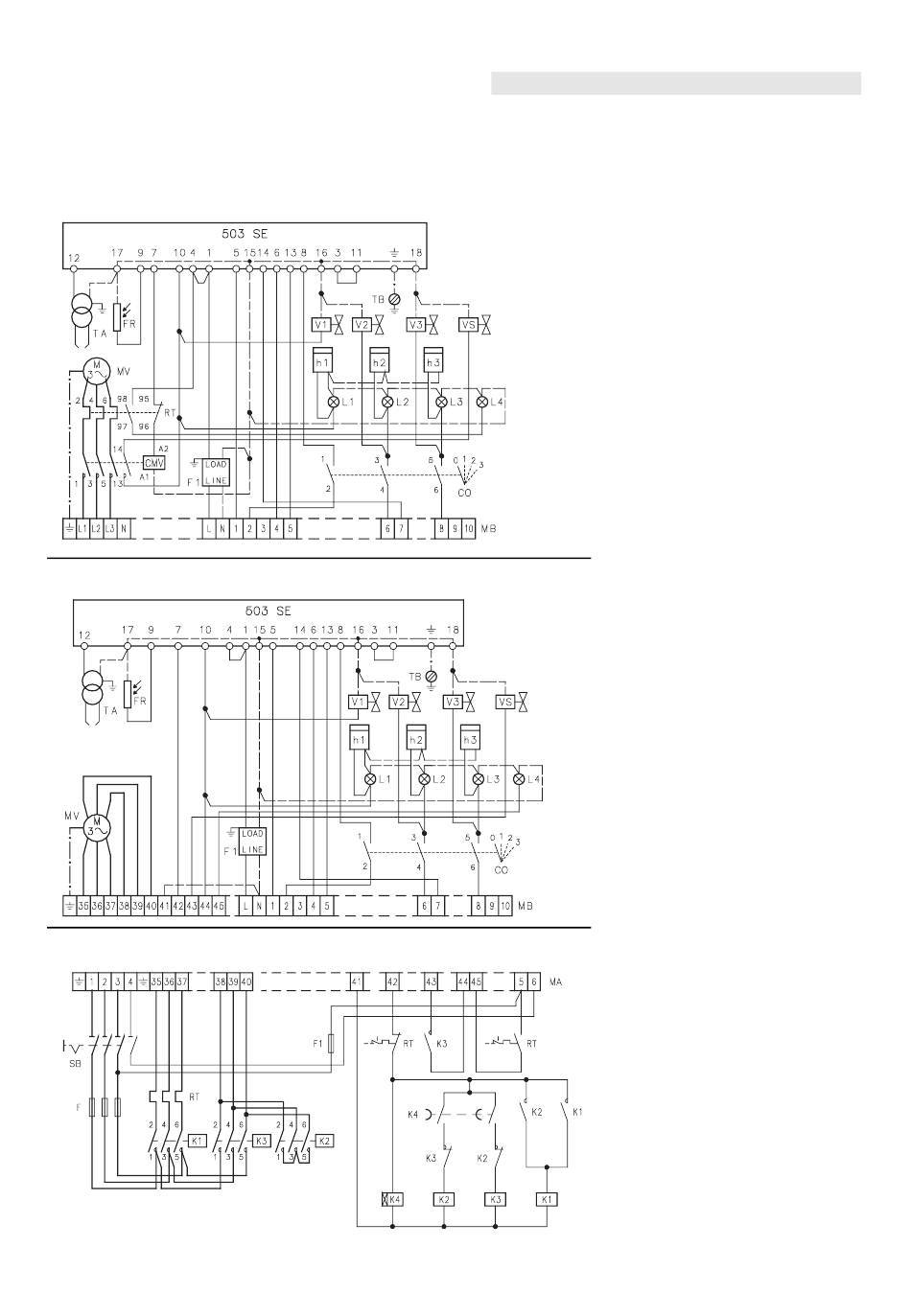

BESCHRIJVING SCHEMA (A) - (B)
CMV - Elektromagnetische
motorchakelaar
CO
- Schakelaar
FR
- Fotocel
F1
- Filter tegen radiostoringen
h1,2,3 - Uurteller 1., 2., 3.e vlamgang
L1,2,3 - Lampje 1., 2., 3.e vlamgang
L4
- Controlelampje vergrendeling
motor
MB
- Klemmenbord brander
MV
- Motor ventilator
(A)
RT
- Termisch relais
TA
- Ontstekingstransformator
TB
- Aarding brander
VS
- Veiligheidsmagneetventiel
V1,2,3 - 1., 2., 3.e vlamgang
magneetventiel
BESCHRIJVING SCHEMA (C)
F
- Zekering motor
F1 - Zekering hulpkring
MA - Schakelklemmen voor
sterdriehoekschakelaar
K1 - Hoofdcontactor
K2 - Stercontactor
(B)
K3 - Driehoekscontactor
K4 - Tijdschakelaar voor ster en
driehoek (afgesteld in de fabriek
op 10 sec)
RT - Termisch relais - Afgesteld in de
fabriek op:
P 300 T/G: 9 A voor 400 V
18 A voor 230 V
P 450 T/G:14 A voor 400 V
24 A voor 230 V
SB - Schakelaar met deurcontact
