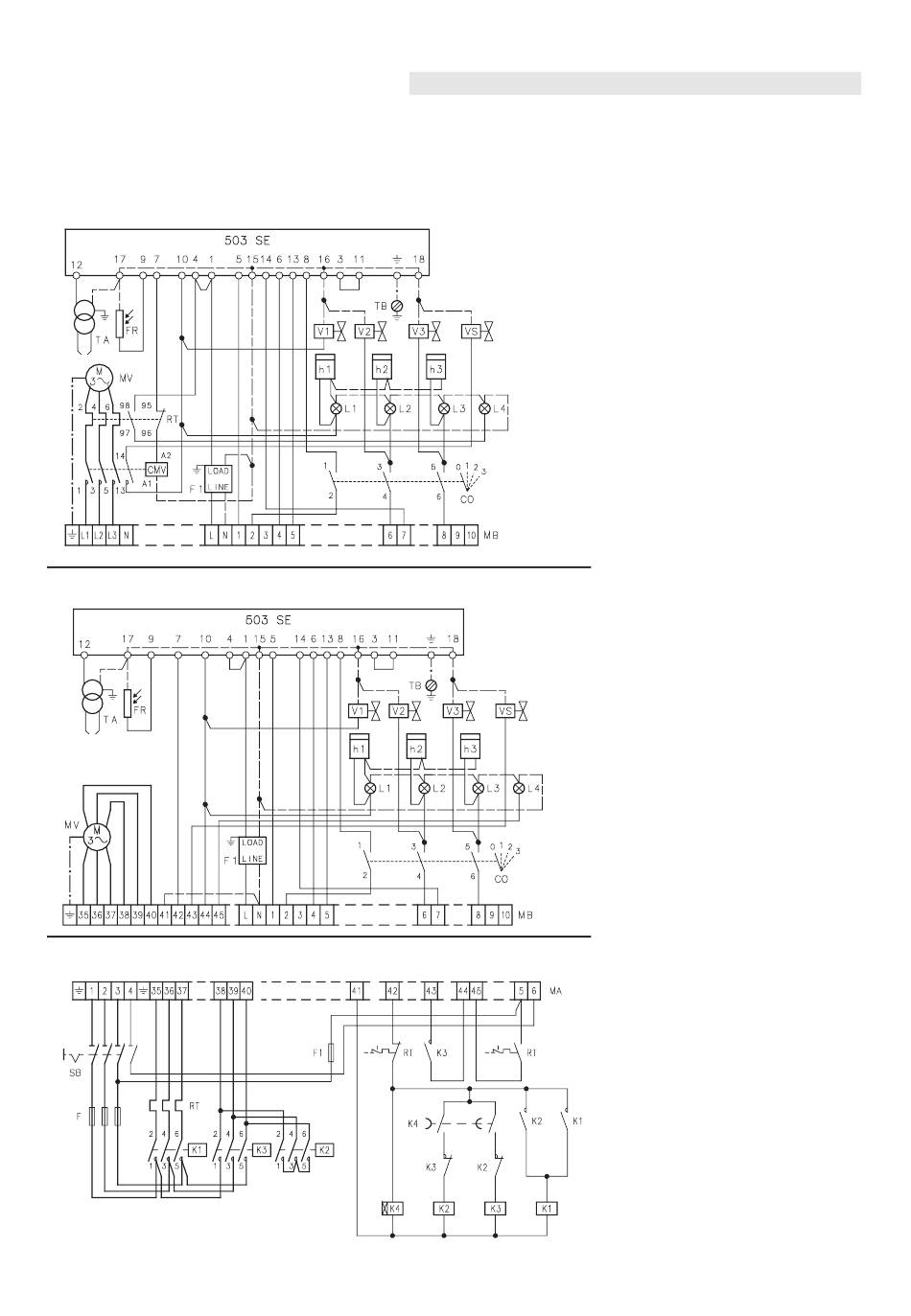

4. IMPIANTO ELETTRICO
4.1 IMPIANTO ELETTRICO ESEGUITO IN FABBRICA
P 140 - 200 - 300 T/G AVVIAMENTO DIRETTO
P 300 - 450 T/G AVVIAMENTO STELLA - TRIANGOLO
AVVIATORE STELLA - TRIANGOLO
All manuals and user guides at all-guides.com
9
LEGENDA SCHEMI (A) - (B)
CMV - Contattore motore
CO
- Commutatore
FR
- Fotoresistenza
F1
- Filtro antiradiodisturbi
h1,2,3 - Contaore di 1°, 2°, 3° stadio
L1,2,3 - Segnalazione di 1°, 2°, 3° sta-
dio
L4
- Segnalazione di blocco motore
MB
- Morsettiera bruciatore
MV
- Motore ventilatore
RT
- Relè termico
TA
- Trasformatore d'accensione
(A)
TB
- Terra bruciatore
VS
- Valvola di sicurezza
V1,2,3 - Valvola di 1°, 2°, 3° stadio
LEGENDA SCHEMA (C)
F
- Fusibili motore
F1 - Fusibile circuito ausiliario
MA - Morsettiera avviatore
K1 - Contattore di linea
K2 - Contattore di stella
K3 - Contattore di triangolo
K4 - Relè temporizzatore per il passag-
gio da stella a triangolo(tarato in
fabbrica a 10 s.)
(B)
RT - Relè termico -
Tarato in fabbrica a:
P 300 T/G: 9 A per 400 V
18 A per 230 V
P 450 T/G: 14 A per 400 V
24 A per 230 V
SB - Sezionatore con blocco porta
(C)
