Modbus interface
3
Alvorens te installeren
Controleer of het volgende is bijgeleverd.
Nr.
Onderdeel
1
Modbus interface
2
Installatiehandleiding
3
Schroef
4
Kabelklem
5
Klemfilter
6
Kabelbinder
7
CD-R
Gebruik de volgende bedradingsmaterialen om de communicatie- en stroomkabels te verbinden. (lokaal aangekocht)
Nr.
Afkomst
1
Voor de TCC-LINK
2
Voor de RS-485
3
Voor stroom
4
Installeren

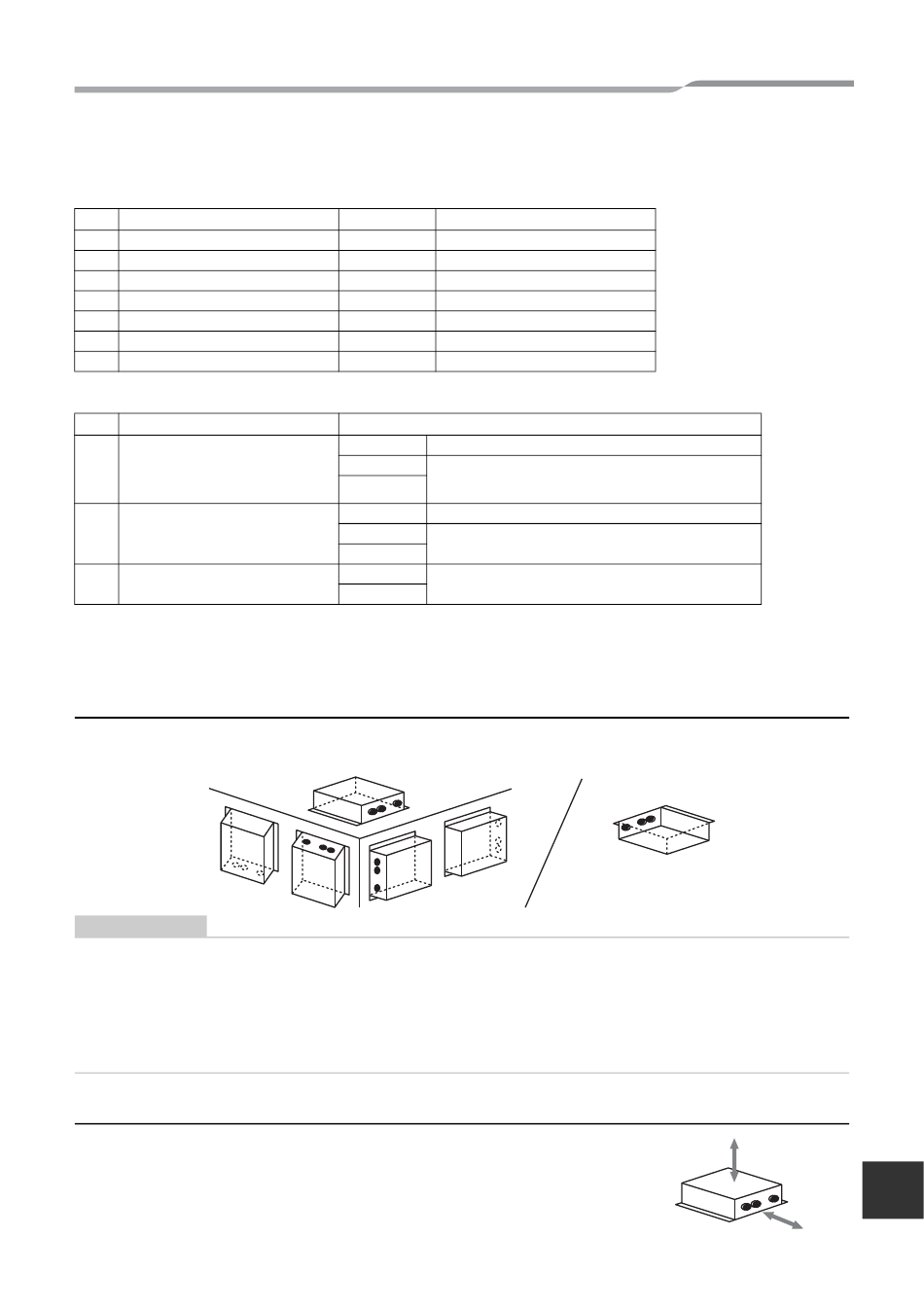

Modbus interface installatiemethode en oriëntering
Er zijn vijf installatiemethodes voor deze Modbus interface zoals hieronder aangegeven: oppervlak- en
wandmontage. Gebruik de meegeleverde schroeven.
VEREISTE
Installeer het apparaat niet op een van de volgende plaatsen.
• Vochtige of natte plaatsen
• Stoffige plaatsen
• Plaatsen die aan het directe zonlicht worden blootgesteld
• Plaatsen waar binnen een meter een TV of radio staat
• Plaatsen die aan regen kunnen worden blootgesteld (buitenshuis, onder afdakjes, etc.)
Ruimte voor installatie en onderhoud
Alvorens installatie moet er een zijruimte worden opengehouden voor het doorvoeren
van kabelinvoeren en een bovenruimte voor onderhoud.
De overige ruimtes mogen aan omringende objecten grenzen.
Hoeveelheid
Opmerkingen
1
1
4
M4 x 12 mm zelftappende schroeven
1
1
1
Om het klemfilter te bevestigen
1
Beschrijving
Type
2-kernen afgeschermde draad
2
Formaat draad
1,25 mm
, 1.000m max.
2
2,00 mm
, 2.000m max.
Lengte
(totale lengte, inclusief gebied airconditioner)
Type
2-kernen afgeschermde draad
Formaat draad
2
1,25 mm
, 500m max.
(totale lengte)
Lengte
Type
H07 RN-F of 245IEC66
2
0,75 mm
, 50m max.
Formaat draad
– 4 –
Installatiehandleiding
Niet goed
100 mm
100 mm
NL
4-NL
