Modbus interface
6
Instelling
De volgende instellingen zijn nodig om de Modbus interface te gebruiken.
• SW1
Modbus interface adresinstelschakelaar
Wanneer twee of meer Modbus interfaces worden gebruikt, moet er een ander adres worden ingesteld
voor SW1 om adresduplicatie te voorkomen. Wijs adressen toe in oplopende volgorde.
LET OP
• Voor de Modbus interface met het adres SW1=1 voert u de afsluitingsweerstand instelling uit.
• Indien de SW1 instelling is gewijzigd, drukt u op de SW7 terugstelschakelaar. De nieuwe adresinstelling wordt gelezen.
• Om alle geaccumuleerde bedieningswaarden terug te zetten op 0, moet u SW2 instellen op 3, op de
terugstelschakelaar SW7 drukken, dan SW2 op 0 instellen en dan nog eens op de terugstelschakelaar SW7 drukken.
• Om de vertraagde responsstand in te stellen, moet u SW2 instellen op 4 en op de terugstelschakelaar SW7
drukken. In deze stand zal een subunit zijn respons op instructies van de master vertragen met 250 ms.
Laat SW2 op 4 staan om de responsstand op vertraagde respons te laten staan.
• Indien de instelling van bit3 en bit4 van SW3 is gewijzigd, moet u op de SW7 terugstelschakelaar drukken.
De nieuw ingestelde waarde wordt gelezen.
• SW2
Test schakelaar
• SW3
Test schakelaar
• SW4
Test schakelaar
• SW5
RS-485 afsluitingsweerstand keuzeschakelaar
Stel alleen "120 ohm" in als het Modbus interface adres SW=1 is en stel in op "open" voor overige
Modbus interfaces.
• SW6
TCC-LINK afsluitingsweerstand keuzeschakelaar
De TCC-LINK afsluitingsweerstand is ingesteld op de airconditionerzijde. Stel SW6 in op "open".
• SW7
Terugstelschakelaar
Indien u een SW1 adresinstelling gebruikt, drukt u op deze terugstelschakelaar na het instellen om de
waarde ervan te lezen.
• SW8
Test schakelaar (Niet gebruikt tijdens bediening. doorgaans allen UIT)

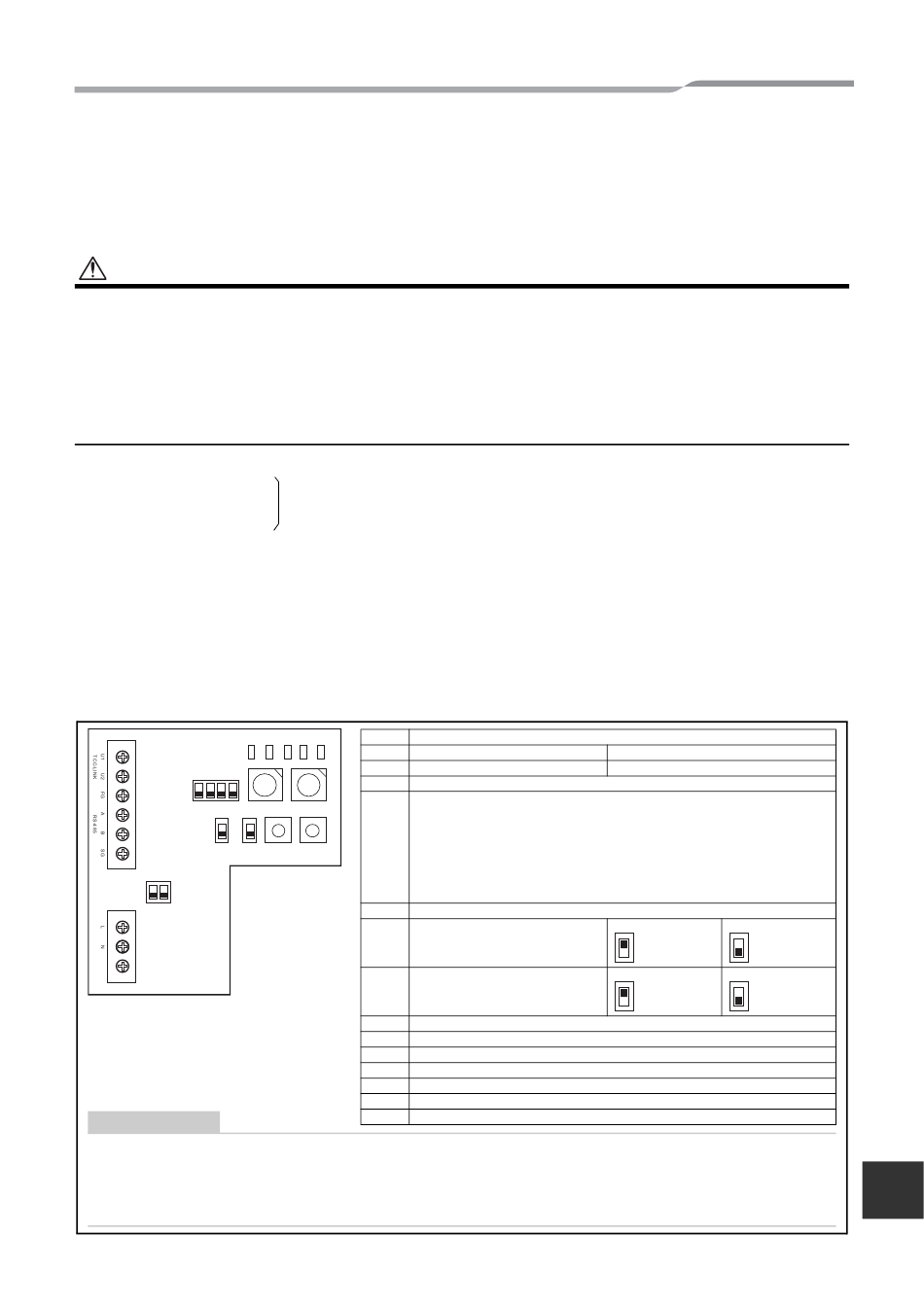

LED5
SW3
1 2 3 4
SW5
SW6
SW8
1 2
VEREISTE
• RS-485 afsluitingsweerstand SW5 keuzeschakelaar
Stel alleen "120 ohm" in als het Modbus interface adres SW=1 is en stel in op "open" voor overige Modbus
interfaces.
• De TCC-LINK afsluitingsweerstand moet op de airconditionerzijde worden gezet. Stel SW6 in op "open".
Niet gebruikt tijdens bediening. Stel deze schakelaars in op nul (0) of "alles UIT".
Bit1: Schakelt de Modbus interface software om.
Bit2: Schakelt het LED5 display om voor tests.
Bit3, 4: RS-485 baudsnelheidsinstelling (9600/19200/38400) bps.
Niet gebruikt tijdens bediening.
LED4
LED2
SW1 Modbus interface adresinstelschakelaar
LED3
LED1
1-F
SW2
SW1
0
SW2 Testschakelaar (doorgaans 0)
Bit1: Schakelt de variabele specificatie om.
SW7
SW4
Bit2: Schakelt het LED5 display om voor tests.
SW3
Bit3, 4: RS-485 baudsnelheidsinstelling (9600/19200/38400) bps.
SW4 Testschakelaar
RS-485 afsluitingsweerstand
SW5
keuzeschakelaar
TCC-LINK afsluitingsweerstand
SW6
keuzeschakelaar
SW7 Terugstelschakelaar
SW8 Test schakelaar (doorgaans allen UIT)
LED1 Stroomindicator
LED2 RS-485 communicatie status indicator
LED3 TCC-LINK communicatie status indicator
LED4 TCC-LINK communicatie status indicator
LED5 Test indicator
Modbus interface adres
Niet in gebruik
OFF (UIT) TCB-IFMB641TLE stand, ON (AAN) TCB-IFMB640TLE stand.
OFF (UIT) RS-485 communicatie status indicator.
ON (AAN) TCC-LINK communicatie status indicator.
3 OFF (UIT), 4 OFF (UIT) 9600bps, 3 ON (AAN), 4 OFF (UIT) 19200bps,
3 OFF (UIT), 4 ON (AAN) 38400bps, 3 ON (AAN), 4 ON (AAN) 19200bps.
– 8 –
Installatiehandleiding
ON
ON
120 ohm
Open
ON
ON
100 ohm
Open
NL
8-NL
