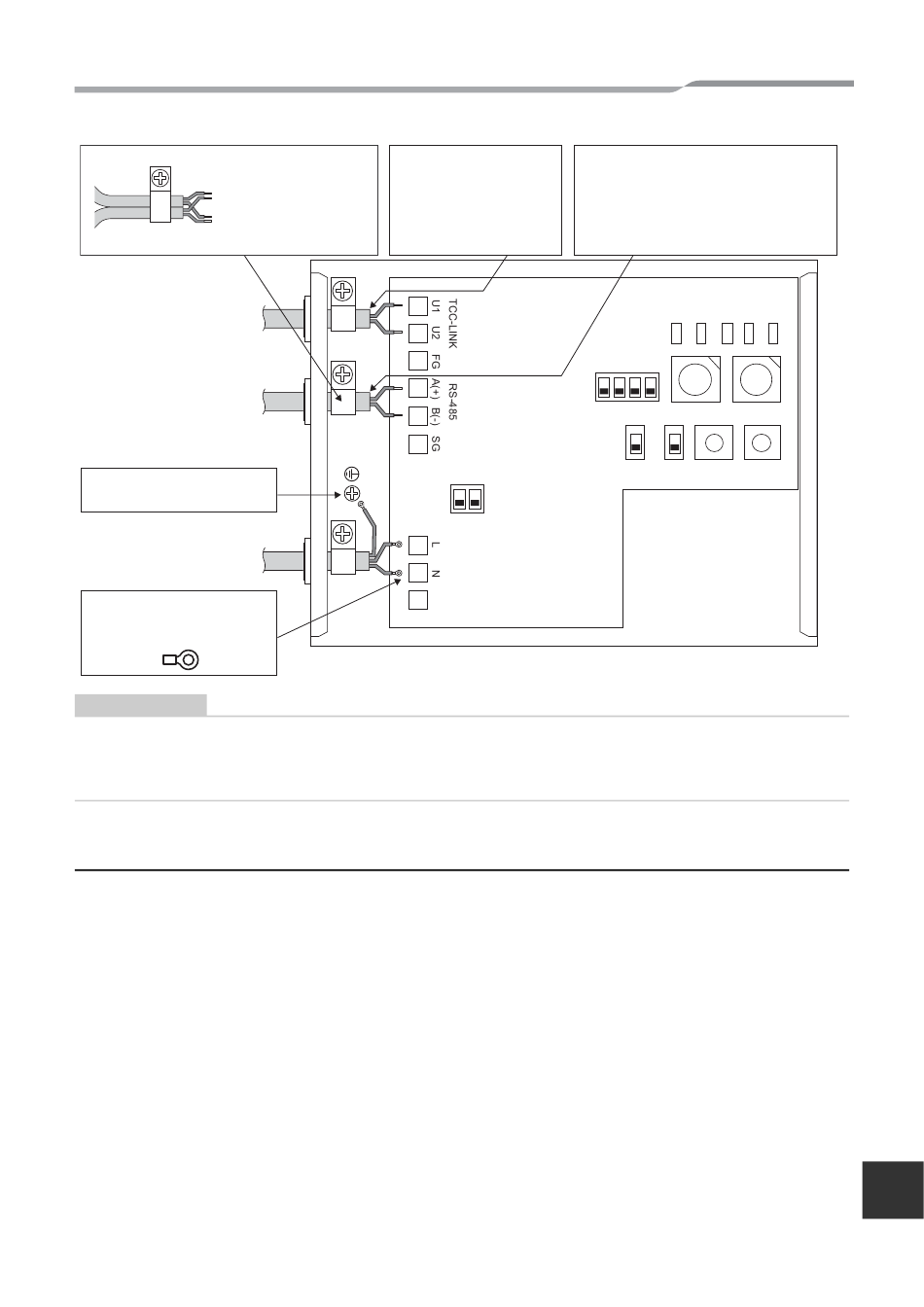

Modbus interface
Voor het verbinden van 2
kabels verwisselt u de
vooringestelde kabelklem
met de bijgeleverde
versie en zet u de kabels
vast met de kabelklem
zoals weergegeven in de
figuur links.
Airconditioner
Modbus Master
Verbind de aardleiding met de
aardaansluiting op het chassis.
Stroomtoevoer
220 V-240 VAC
(50/60 Hz)
Verbind de stroomtoevoerkabel en
de aardleiding met de terminals,
door middel van ringterminals met
geïsoleerde voering.
VEREISTE
Ontkoppel het apparaat van de hoofdstroomtoevoer.
Deze toepassing moet worden verbonden met de hoofdstroomtoevoer door middel van een stroombreker of een schakelaar
met contactscheiding van minstens 3 mm.
Bevestig de schroeven aan de terminal met 0,5 Nm torsiekracht.
Draadsverbinding
Het volgende beschrijft een voorbeeld van een verbinding waarbij twee of meer Modbus interface units worden
gebruikt.
Afsluitingsweerstand instelling (Zie "6 Instelling" voor de instellingsmethode.)
• Zet de RS-485 afsluitingsweerstand op "120 ohm" voor adres1 (Modbus interface adres SW1=1) Modbus
interface unit en stel in op "open" voor overige units.
• Zet de TCC-LINK afsluitingsweerstand op "open", zoals ingesteld op de airconditionerzijde.
Afgeschermde aarding
• De afgeschermde draad van de RS-485 communicatiekabel moet geaard worden op adres 1 (Modbus interface
adres SW=1) Modbus interface. Bevestig de afgeschermde draad van de RS-485-communicatiekabel met de
metalen kabelklem en schroef hem aan het chassis vast om te aarden. De afgeschermde draden moeten worden
gekrimpt met afgesloten connectors op interfaces met een adres anders dan 1. De einden van de afgeschermde
draad moeten worden geïsoleerd en open gelaten.
• Sluit de afscherming niet aan op de aansluitklem. Die moet open en geïsoleerd zijn. De afgeschermde draad van
de TCC-LINK communicatiekabel moet worden geaard op de airconditioner.
De afgeschermde draad van
de TCC-LINK
communicatiekabel moet
worden geaard op de
airconditioner. Sluit de
afscherming niet aan op de
aansluitklem. Die moet open
en geïsoleerd zijn.
SW8
1 2
– 6 –
Installatiehandleiding
De afgeschermde draad van de RS-485
communicatiekabel moet geaard worden op
adres 1 (Modbus interface adres SW=1)
Modbus interface. De afgeschermde draden
moeten worden gekrimpt met afgesloten
connectors op interfaces met een adres anders
dan 1. De einden van de afgeschermde draad
moeten worden geïsoleerd en open gelaten.
LED4
LED2
LED5
LED3
SW2
SW1
SW3
1 2 3 4
SW5
SW6
SW7
SW4
LED1
NL
6-NL
