Modbus interface
5

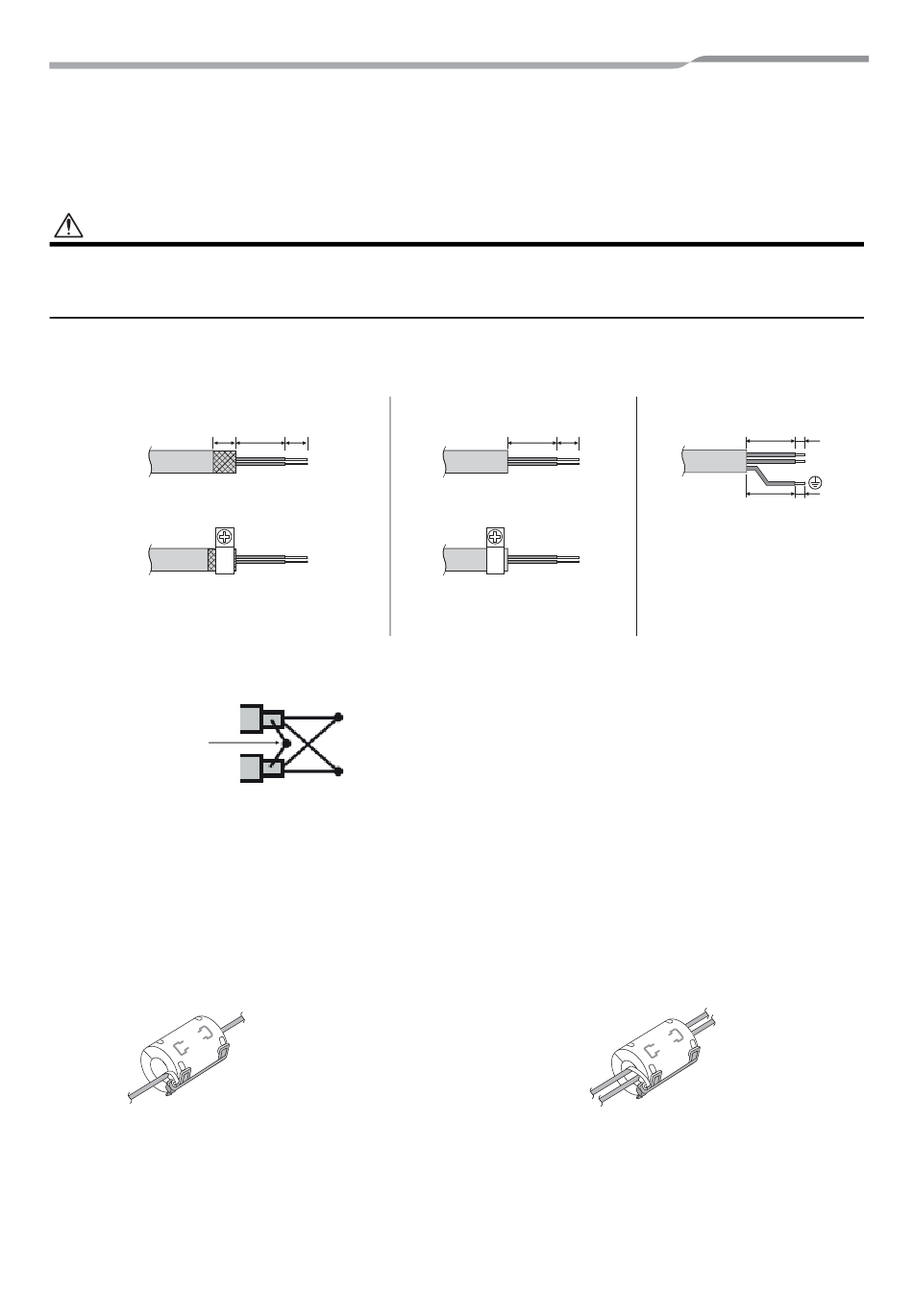

Verbinden van stroomkabels/
Aardleidingen/Communicatiekabels
LET OP
• De RS-485 communicatiekabels bevatten polariteit. Verbind A(+) met A(+) en B(-) met B(-). Indien verbonden met
onvoldoende polariteit dan zal de unit niet functioneren.
• De TCC-LINK communicatiekabel bevat geen polariteit.
Verbind stroomkabels, aardleidingen en communicatiekabels met de gespecificeerde terminals op het
aansluitblok.
Lengte van gestripte RS-485
communicatiekabel (niet-afgeschermde
draadeinden)
Vastklemmen van RS-485-
communicatiekabel (adres 1)
De RS-485 communicatiekabel moet geaard worden op
adres 1 (Modbus interface adres SW=1) Modbus
interface. Bevestig de afgeschermde draad van de RS-
485-communicatiekabel met de metalen kabelklem en
schroef hem aan het chassis vast om te aarden.
Afgeschermde draden
De afgeschermde draden moeten worden
gekrimpt met afgesloten connectors op interfaces
met een adres anders dan 1 en niet-
afgeschermde draadeinden.
Maak de bijgeleverde klemfilter vast aan de communicatiekabel.
• Bevestig de klemfilters aan de RS-485-communicatiekabel zoals hieronder weergegeven. Zet ze vast op de
communicatiekabels door middel van kabelbinders.
Om 1 kabel te verbinden
• Maak de klemfilters zo dicht mogelijk bij de Modbus interface unit vast.
5-NL
10
50
10
A(+)
B(-)
Lengte van gestripte RS-485
(afgeschermde draadeinden) en
TCC-LINK communicatiekabel
50
10
Vastklemmen van
communicatiekabel
Verbind de afscherming niet
met de aarde. Die moet open
en geïsoleerd zijn.
– 5 –
Installatiehandleiding
Lengte van gestripte
stroomkabel
Om 2 kabels te verbinden
35
10
L
N
55
10
