Servicehandboek Koelkasten 1999
5.
Componenten
5.1
Droger
Als het gesloten systeem wordt geopend, moet de droger worden vervangen. Een pijl op de droger
markeert de stroomrichting van het koelmiddel.
Vanuit de drogerinlaat lopen twee leidingen; een als verbinding met de frameverwarming en een als
doorstroomleiding voor het reinigen resp. vullen van het systeem
De drogeruitlaat is verbonden met de capillaire buis. De verbinding met de capillaire buis zeer zorgvuldig
uitvoeren, omdat het verstoppingsgevaar hier het grootst is.
5.2
Condensor
De condensor is een lange geplooide buis, waar de hete, onder druk staande stoom van de compressor
doorheen stroomt. Het hoofdprobleem bij de condensor is om deze vrij te houden van pluizen en
vuilophopingen, omdat anders de vrije doorstroom van de lucht en de benodigde warmteoverdracht aan
de omgeving wordt ingeperkt. Op grond van niet te repareren lekken of verstoppingen kan het zijn dat
de condensor af en toe vervangen moet worden.
Zoals bij iedere reparatie aan een gesloten R134a koelsysteem, is het succes van de reparatie
afhankelijk van hoe lang de systeemcomponenten onbeschermd aan de omgeving worden blootgesteld.
De stoppen pas dan van condensorinlaat- resp. -uitlaatbuizen verwijderen, als de nieuwe condensor
geïnstalleerd is en kan worden verbonden. De inlaatzijde is met de compressorafvoerleiding en de
uitlaatzijde met de frameverwarming verbonden.

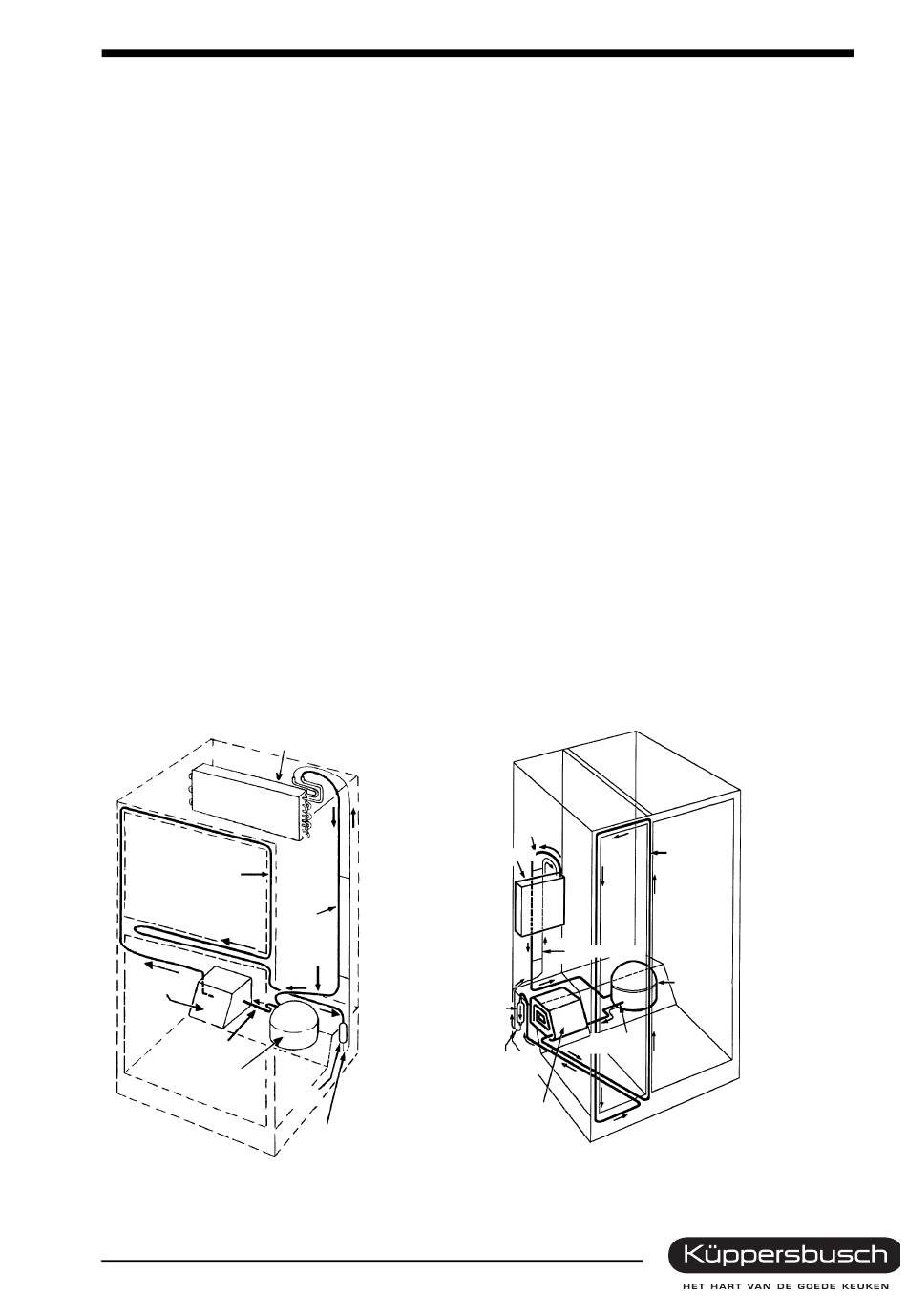

verdamper
frameverwarming
condensor
afvoerbuis
compressor
KE 470-2-2T
Alleen voor intern gebruik
warmte-
wisselaar
aanzuig-
buis
droger
capillaire buis
aanzuigbuis
verdamper
droger
capillaire
buis
frame-
verwarming
warmte-
wisselaar
compressor
KE-650-2-2T
19
