34
6.3.4

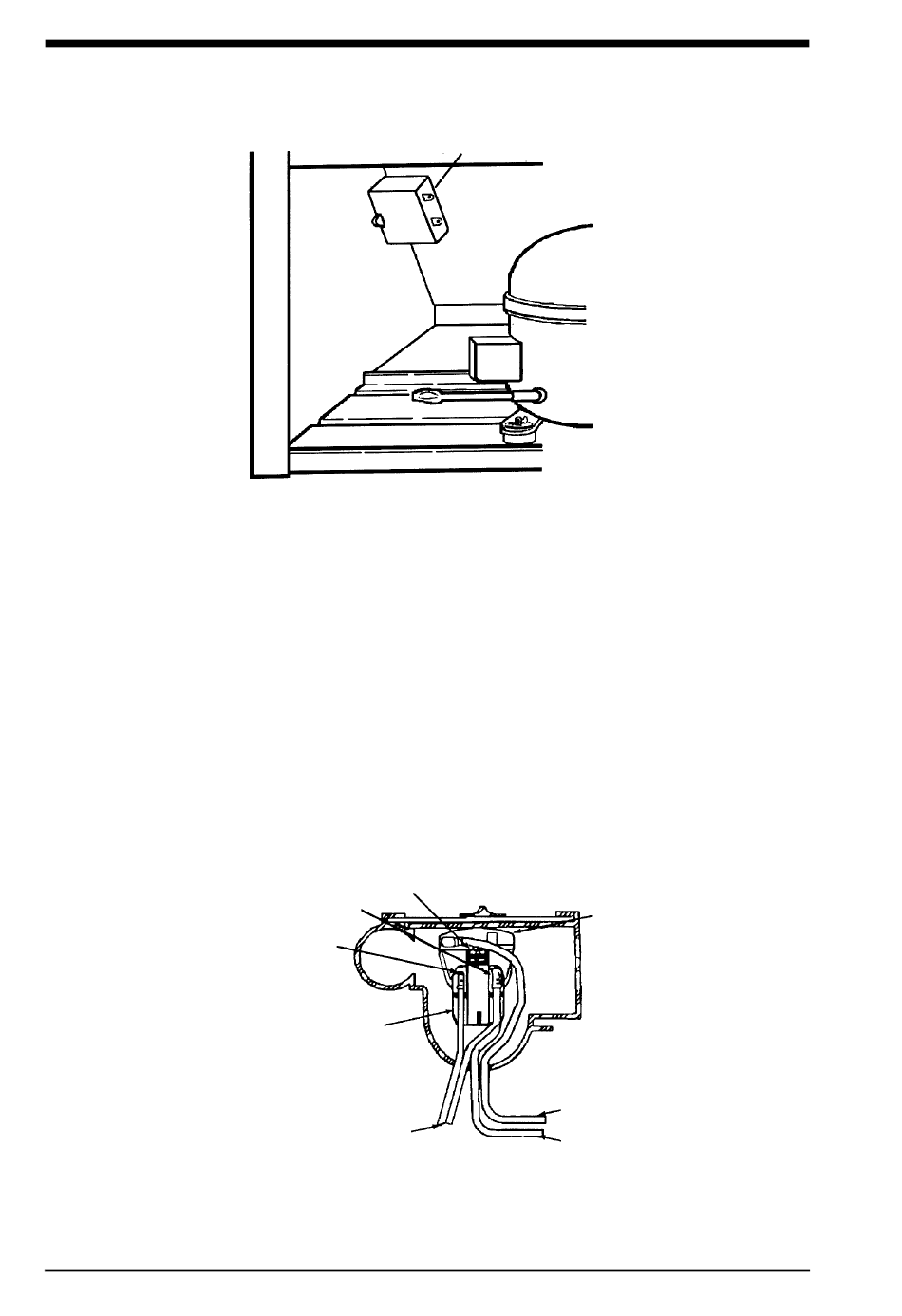

PTC-startinstallatie en condensator voor compressormotor
De PTC-startinstallatie is een opsteekonderdeel dat aan de start- en functieaansluitingen van de com-
pressor wordt aangebracht. Zij ligt parallel aan de condensator voor de compressormotor en in serie met
de compressorstartwikkelingen. Hierdoor ontstaat tijdens de compressorstartfase een verbinding van
lage weerstand tussen start- en hoofdwikkeling.
De PTC-weerstand is een halfgeleider, waarvan de weerstand in koude toestand laag en in warme
toestand zeer hoog is.
Dit betekent dat de hulpwikkeling bij het inschakelen van de condensor en koude PTC-weerstand tevens
is ingeschakeld. De condensor kan starten.
Na korte tijd, ca. een seconde, heeft de stroom de PTC zo sterk verwarmd, dat zijn weerstand is
gestegen tot een veelvoud van de oorspronkelijke waarde.
condensator voor de compressormotor
gemeenschappelijke leiding
werking
start
NTC-
weerstand-
relais
condensator-
kabel
Servicehandboek Koelkasten 1999
overbelasting-
veiligheids-
inrichting
blauw
oranje
Alleen voor intern gebruik
