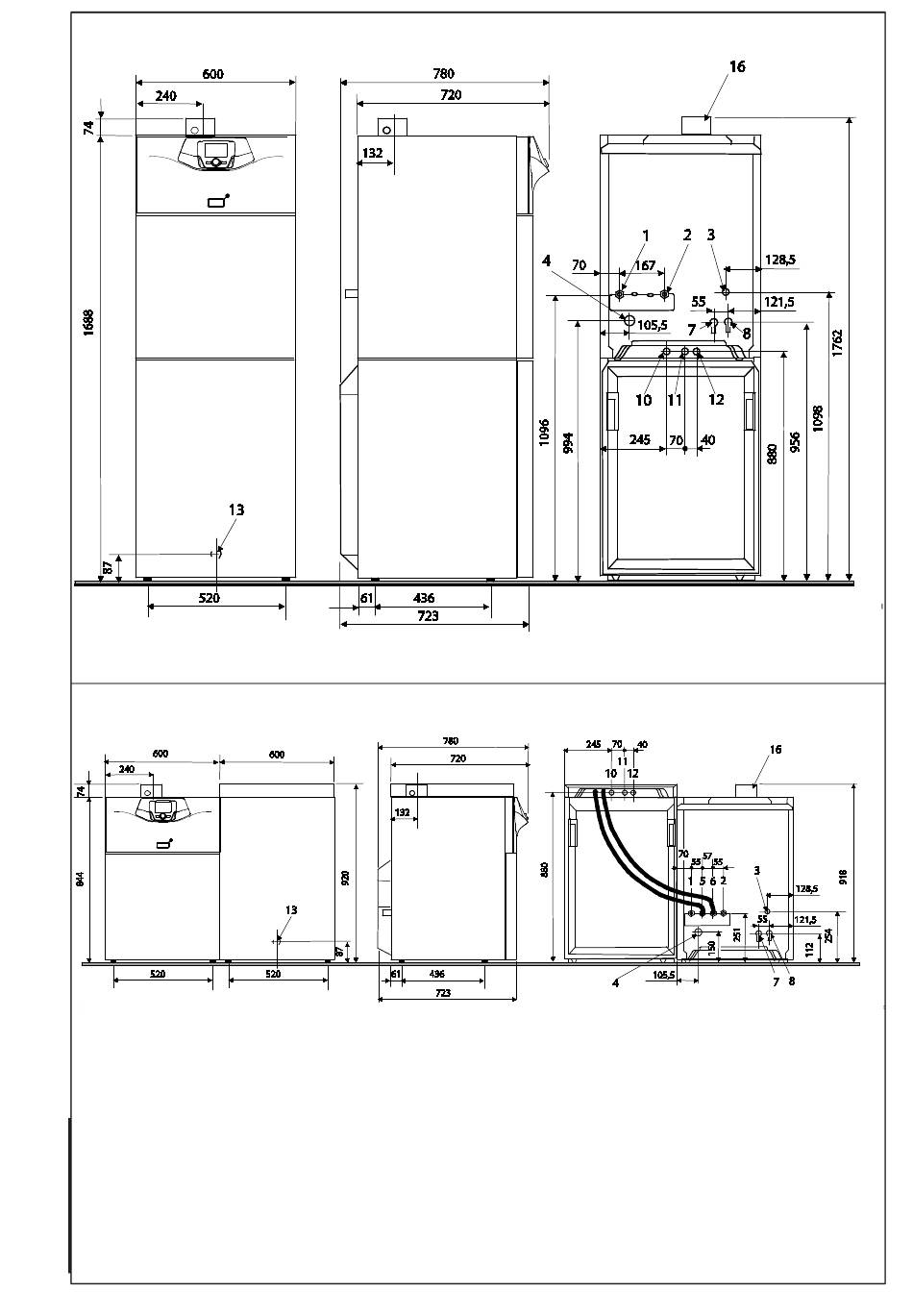

HTE B 160 SL-S: Verwarmingsketel + erbovenop geplaatste SWW-eenheid type 160 SL
HTE B 160 SL-A: Verwarmingsketel + SWW-eenheid type 160 SL er vlak naast geplaatst
1
Retourleiding verwarmingscircuit met
radiatoren
2
Uitgaande leiding verwarmingscircuit met
radiatoren
3
Gastoevoer
4
Afvoer condensaten
5
Retourleiding primaire SWW-eenheid
6
Uitgaande leiding primaire SWW-eenheid Ø 3/4"
7
Ø 3/4"
Uitgaande leiding verwarmingscircuit
mengkraan
Ø 3/4"
8
Retourleiding verwarmingscircuit mengkraan
Ø 1/2"
10
Ingang koud sanitair water
11
Ø 24x19
Uitgang warm sanitair warm water
Ø 3/4"
12
Retourleiding circulatielus SWW (optie)
13
Aflaatkraan (vooraan de SWW-eenheid)
16
Rookgasaansluiting
10
Ø 3/4"
Ø 3/4"
Ø 3/4"
Ø 3/4"
Ø 3/4"
Ø 14
Ø 60/100 -
(80/125 als
toebehoren)
