10 ELEKTRISCHE AANSLUITINGEN - REGELING
Vooraleer enige interventie te doen op de verwarmingsketel, moet u de elektrische voeding van het toestel
onderbreken.
De "AAN/UIT"-schakelaar op het front onderbreekt de netspanning tussen de aansluitklemmen 1 en 2 niet.
Wanneer de schakelaar uitgeschakeld is, dient u te controleren of er geen spanning meer staat tussen de
aansluitklemmen 5 en 6.
- De leiding moet een stroom van 6,3 A bij 230 V (50 Hz) aankunnen. Om toegang te krijgen tot de
aansluitklemmenstroken, dient u de bovenkant van de ketel te verwijderen en de aanduidingen van het elektrische
schema te volgen.
- Gebruik voor de elektrische voeding van het bedieningspaneel een 3-aderige kabel - Fase (bruin) - Nulleiding (blauw) -
Aarding (groen/ geel) type H05VV - F of H05RN - F.
Neem de polariteit in acht die vermeld is op de aansluitklemmen: fase (L), nulleider (N) en aarde (
- Voer de elektrische aansluitingen van het toestel uit volgens:
- De voorschriften en normen van kracht;
- De aanduidingen van het elektrische schema dat met het toestel is meegeleverd;
- De aanbevelingen van deze technische instructie.
De elektrische aansluitingen moeten conform zijn met de vigerende normen.
De aarding moet conform zijn met de vigerende normen.
- Het beschikbare vermogen per uitgang bedraagt 220 W (1 A met cos j = 0,8). Als de belasting een van deze waarden
overtreft, moet de bediening gebeuren via een relais dat in geen geval in het bedieningspaneel aangebracht mag
worden. De som van de stromen mag 5 A niet overschrijden.
De 2 A-zekeringen van het snelle type zijn ingewerkt in de aansluitklemmenstrook (maak de zwarte zekeringhouder vrij om
over te gaan tot de controle en/of de vervanging).
Het snoer en alle aansluitkabels van de regelmodule en van de zoneafsluiters moeten in een buis zitten, en door de
daarvoor voorziene pakkingbussen lopen.

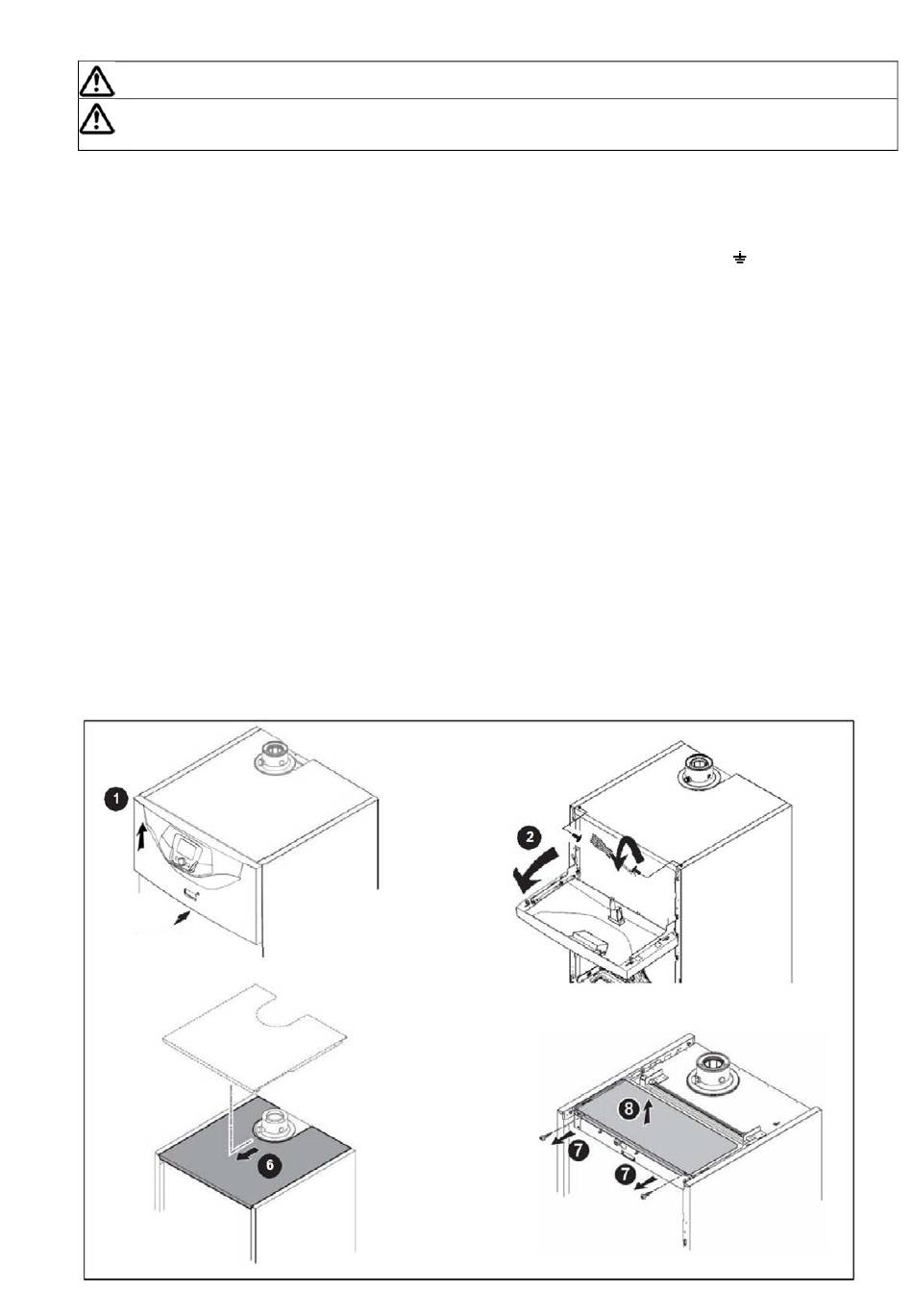

Toegang tot de aansluitklemmenstrook:
•
Verwijder het front van de verwarmingsketel,
•
Hef het front van het bedieningspaneel op
Verwijder de 2 bovenste bevestigingsschroeven
•
Trek de bovenkant
•
Verwijder de 2 bevestigingsschroeven
•
Verwijder de afdekking
Hoofdschakelaar
("AAN/UIT")
➊
en laat het kantelen
❻
naar voren en hef hem op om hem te verwijderen
❼
van de afdekking
❽
➋
