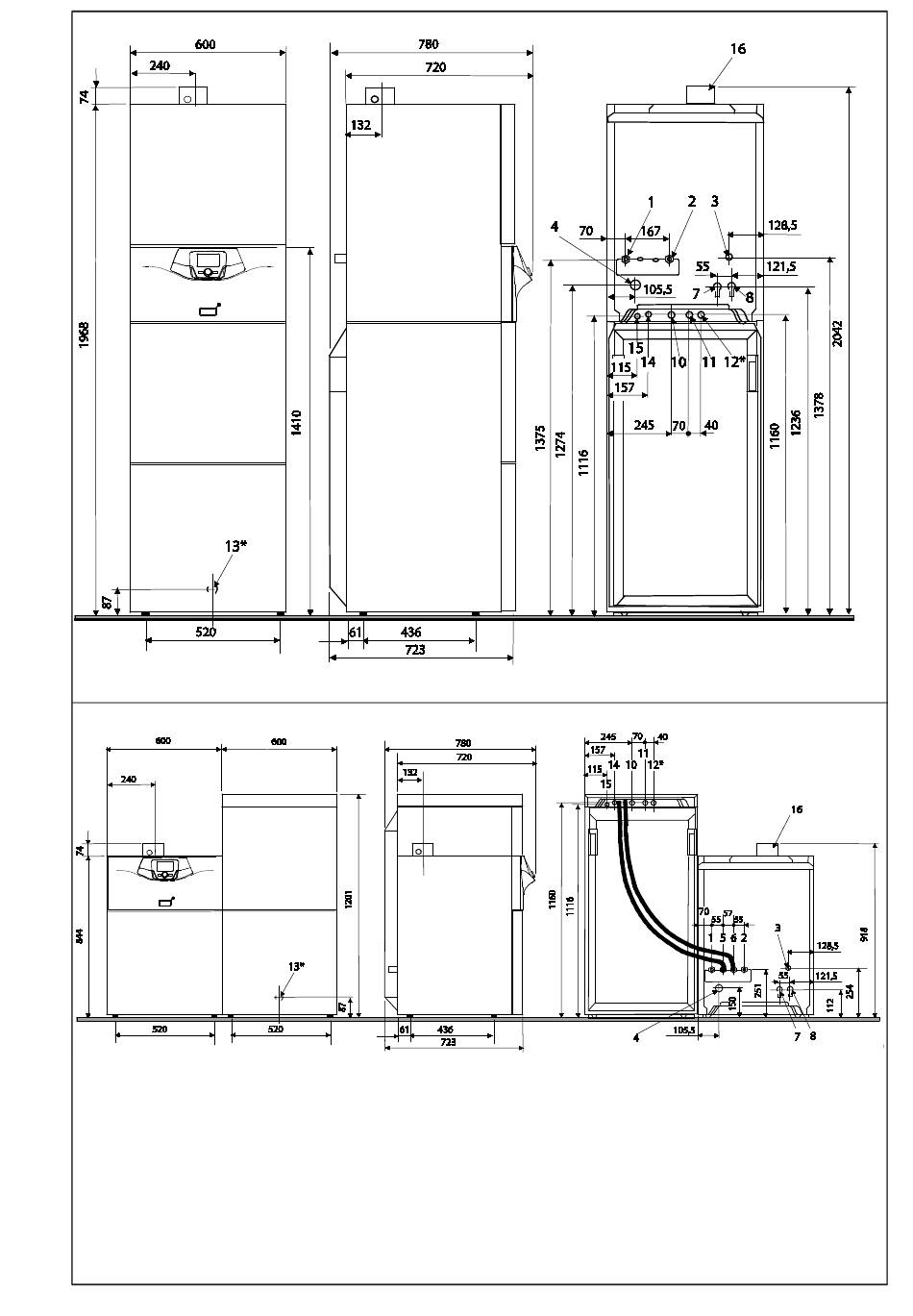

SOLAR HTE 200 SSL-S / 220 SHL-S: Verwarming + erbovenop geplaatste SWW-eenheid type 200 SSL - 220 SHL
SOLAR HTE 200 SSL-A / 220 SHL-A: Verwarming + SWW-eenheid type 200 SSL - 220 SHL er vlak naast geplaatst
1
Retourleiding verwarmingscircuit met radiatoren Ø 3/4"
2
Uitgaande leiding verwarmingscircuit met
radiatoren
3
Gastoevoer
4
Afvoer condensaten
5
Retourleiding primaire SWW-eenheid
6
Uitgaande primaire leiding SWW-eenheid
7
Uitgaande leiding verwarmingscircuit
mengkraan
8
Retourleiding verwarmingscircuit mengkraan
10
Ingang koud sanitair water
Ø 3/4"
11
Uitgang warm sanitair warm water
Ø 1/2"
12*
Retourleiding circulatielus SWW (optie)
13*
Ø 24x19
Aflaatkraan (vooraan de SWW-eenheid)
Ø 3/4"
14
Primaire ingang spiraalbuis zonne-energiecircuit Ø 18
Ø 3/4"
15
Uitgang primaire leiding spiraalbuis zonne-
energiecircuit
Ø 3/4"
16
Rookgasaansluiting
Ø 3/4"
11
* Alleen SHL
* Alleen SHL
Ø 3/4"
Ø 3/4"
Ø 3/4"
Ø 14
Ø 18
Ø 60/100 -
(80/125 als
toebehoren)
