Installatieprocedure

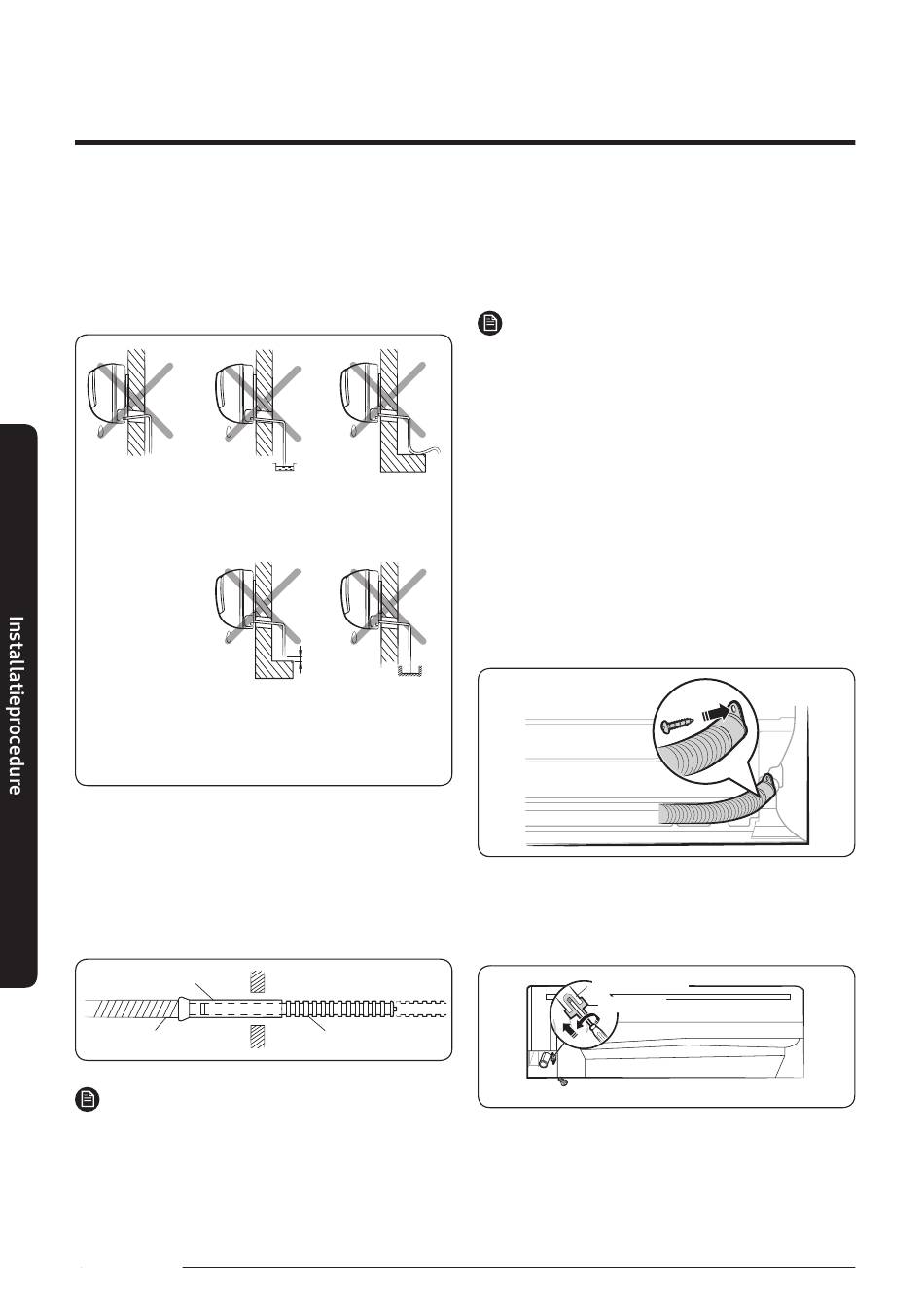

Stap 9 De afvoerslang installeren
Controleer bij het installeren van de afvoerslang voor de binnenunit of
er voldoende condensatie wordt afgevoerd. Controleer het volgende
wanneer u de afvoerslang door het gat van 65 mm dat in de muur is
geboord, voert:
De slang mag
Het uiteinde van de
NIET naar boven
afvoerslang mag
hellen.
NIET onder water
worden geplaatst.
Houd een vrije
ruimte van minstens
5 cm tussen het
uiteinde van de
slang en de grond.
1
Sluit indien nodig de 2 meter verlenging afvoerslang aan op de
afvoerslang.
2
Als u de verlenging afvoerslang gebruikt, isoleert u de binnenkant
van de verlenging afvoerslang met een afscherming.
3
Monteer de afvoerslang in 1 van de 2 afvoerslanggaten en zet
vervolgens het uiteinde van de afvoerslang stevig vast met een
klem.
Afscherming
Afvoerslang
OPMERKING
•
Als u het andere afvoerslanggat niet gebruikt, blokkeer het dan met
een rubberen stop.
10
Nederlands
Buig de slang NIET
in verschillende
richtingen.
5 cm
minder
Goot
Plaats het uiteinde
van de afvoerslang
NIET in een holle
ruimte.
Verlenging afvoerslang
4
Laat de afvoerslang onder de koudemiddelleidingen lopen en houd
de afvoerslang goed vast.
5
Leid de afvoerslang door het gat in de wand. Controleer of deze naar
beneden buigt zoals op de foto te zien is.
OPMERKING
•
De slang wordt permanent op zijn plek vastgezet na het afronden
van de installatie en de gaslektest, raadpleeg pagina 9 voor
meer details.
•
WERK DE AANSLUITING VAN DE AFVOERSLANG NIET IN IN DE
WAND!
De aansluiting van de afvoerslang moet eenvoudig toegankelijk en
te onderhouden zijn.
Stap 10 Optioneel: De richting van de
afvoerslang wijzigen
U kunt de richting van de afvoerslang kiezen, afhankelijk van waar u de
binnenunit wilt installeren.
1
Maak de rubberen dop los met de flyer.
2
Maak de afvoerslang los door er aan te trekken en naar links te
draaien.
3
Steek de afvoerslang in de groef van de afvoerslang en de uitlaat
van de afvoerbak.
Uitlaat afvoerbekken
Rubberen dop
4
Bevestig de rubberen dop met een schroevendraaier door deze naar
rechts te draaien tot hij aan het uiteinde van de groef vastzit.
