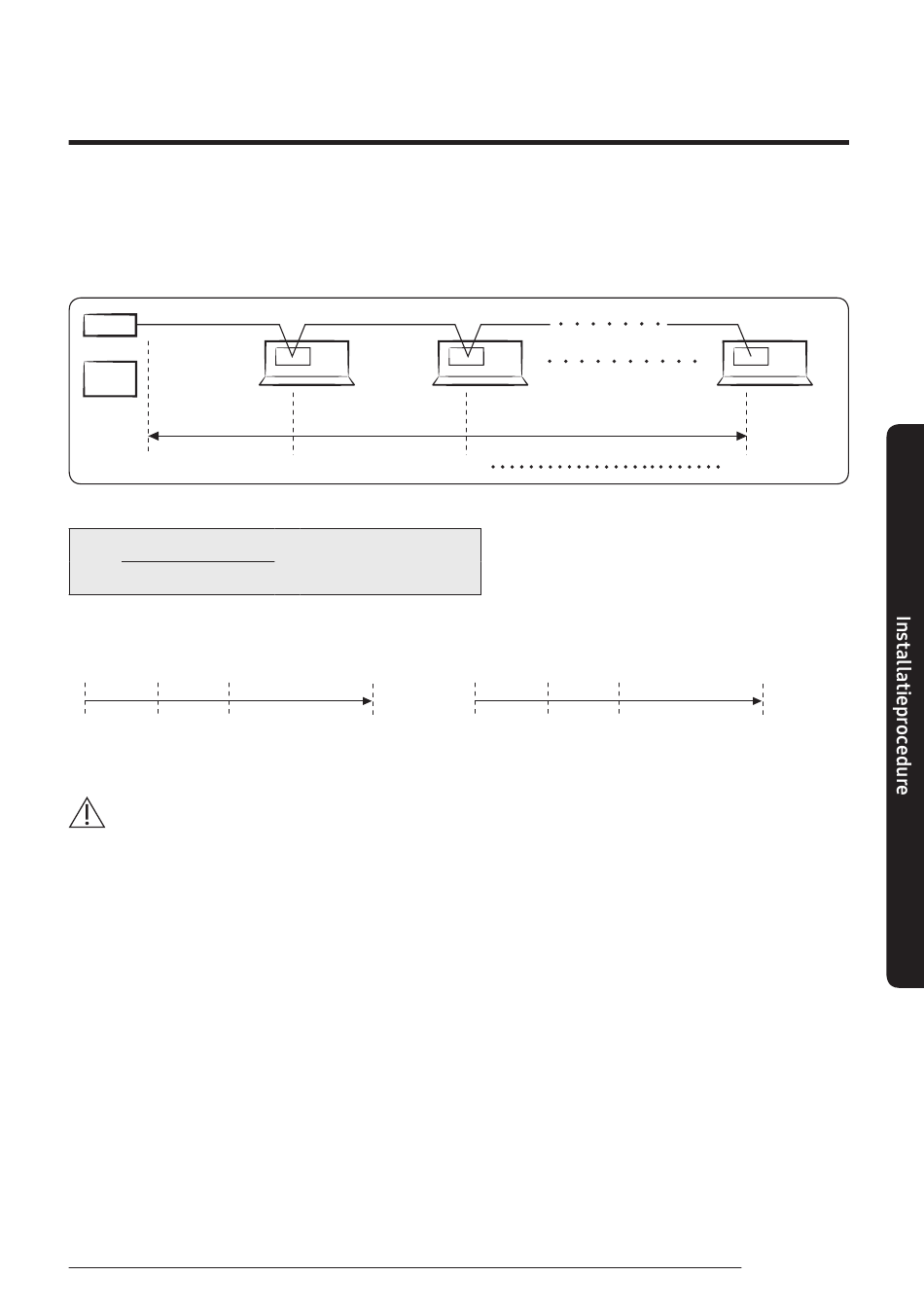

Voorbeeld van installatie
‐
Totale lengte van de stroomkabel L = 100(m), Huidige stroom van elke eenheid 1[A]
‐
In totaal werden 10 binnenunits geïnstalleerd
10[A]
ELCB
of
MCCB+
ELB
0[m]
•
Gebruik de volgende formule.
n
Coëf × 35,6 × Lₖ × iₖ
∑ (
1000×Ak
k=1
•
Berekening
‐
Installeren met 1 soort bedrading
2,5 [mm²]
2,5 [mm²]
-2,2 [V]
-2,2 [V]
220 [V]
-(2,2 + 2,0 + 1,8 + 1,5 + 1,3 + 1, 1 + 0,9 + 0,7 + 0,4 + 0,2)= -11,2 [V]
LET OP
•
Selecteer de voedingskabel volgens relevante lokale en nationale regelgevingen.
•
De draaddiameters moeten voldoen aan de lokale en nationale regelgevingen.
•
Gebruik materiaal van niveau H07RN-F of H05RN-F voor de voedingskabel.
•
U moet de voedingskabel aansluiten op de aansluitklemmen.
•
De aansluitspanning mag niet meer dan 10% afwijken van de specificatie van de geleverde van hele binnenunits.
•
Als de spanning in onbalans is kan dit de levensduur van de condensator verkorten. Als de onbalans meer dan 10% van de geleverde voeding
betreft, wordt de binnenunit beschermd, gestopt en geeft een foutmelding aan.
•
Om het product te beschermen tegen water en mogelijke schokken, moet u de voedingskabel en de verbindingskabel van de buiten- en de
binnenunit binnen de ijzeren buis houden.
•
Sluit de voedingskabel aan op de hulpstroomonderbreker. Er moet een onderbreking op alle polen van de stroomtoevoer worden voorzien in de
vaste bedrading (≥ 3 mm).
9[A]
Binnenunit 1
10[m]
10 % van ingangsspanning
) <
[V]
······· 2,5 [mm²] ·······
Tussen 198V en
242V
208,8 [V]: het is OK
Binnenunit 2
20[m]
‐
Installeren met 2 verschillende soorten bedradingen.
4,0 [mm²]
4,0 [mm²]
-1,4 [V]
-1,2 [V]
220 [V]
-(1,4 + 1,2 + 1,8 + 1,5 + 1,3 + 1, 1 + 0,9 + 0,7 + 0,4 + 0,2)= -10,5 [V]
1[A]
Binnenunit 10
100[m]
······· 2,5 [mm²] ·······
Tussen 198V en
242V
209,5 [V]: het is OK
