Stap 11 De voedingskabel en de
communicatiekabels aansluiten
1
Voor het aansluiten van de bedrading dient u alle stroom uit te
schakelen.
2
De voeding van de binnenunit moet worden geleverd via de
stroomonderbreker (ELCB of MCCB+ELB), gescheiden van de
voeding van de buitenunit.
•
ELCB : Earth Leakage Circuit Breaker -
Aardelekstroomonderbreker
•
MCCB : Molded Case Circuit Breaker - Stroomonderbreker van
gevormde behuizing
•
ELB: Earth Leakage Breaker (Aardlekonderbreker)
5

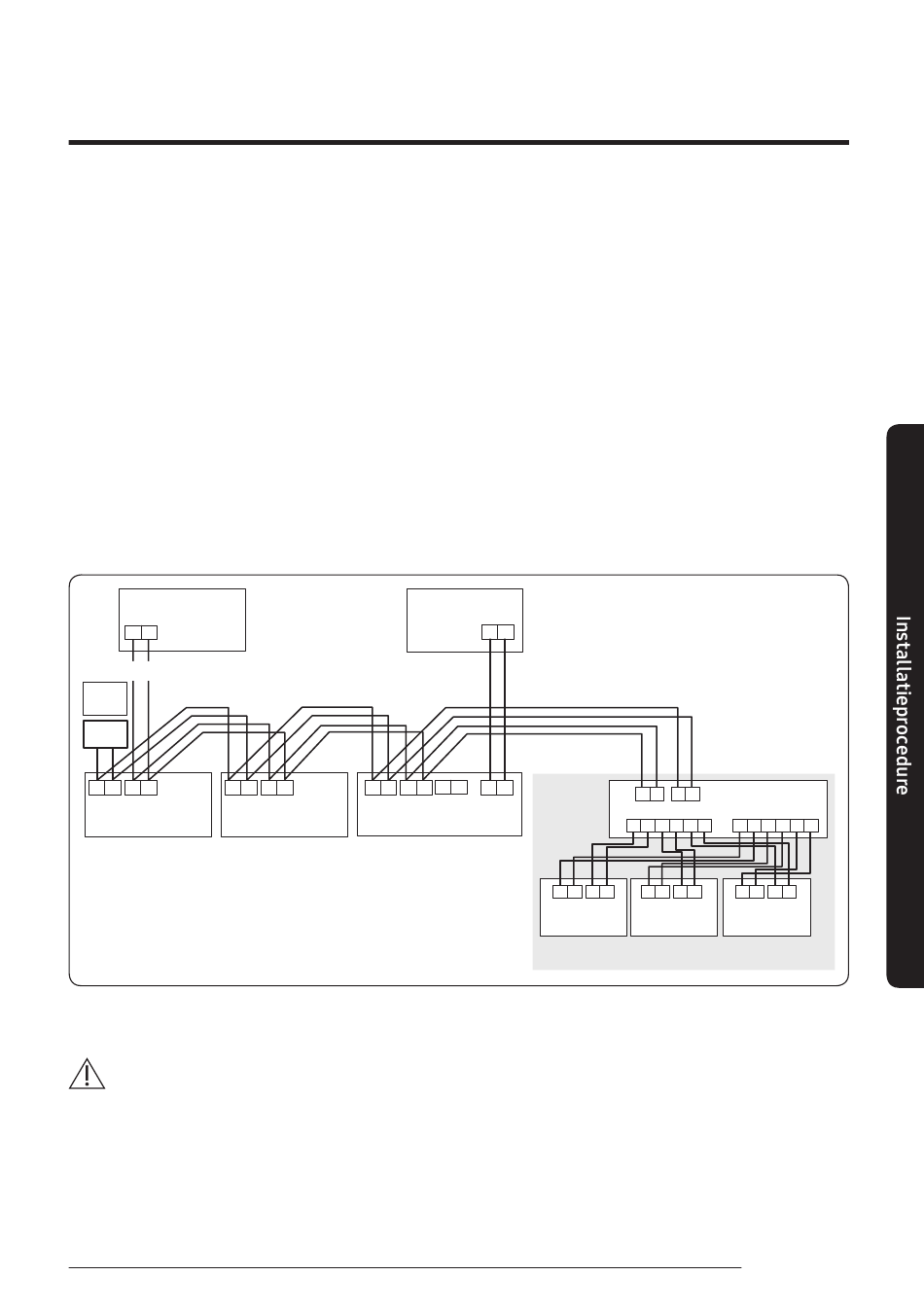

Sluit de kabels F3, F4 (voor communicatie) aan op de achterkant van de binnenunit bij het installeren van de bedrade
afstandsbediening.
Buitenunit
F1
F2
220-240 V~of
MCCB+
ELB
ELCB
1(L) 2(N)
F1
F2
1(L) 2(N)
Binnenunit 1
•
ELCB : Noodzakelijke installatie
•
De EEV-kit is een optioneel onderdeel.
WAARSCHUWING
•
Schakel de stroom uit voordat u kabels aansluit. De PBA (printplaat) zal worden beschadigd wanneer V1, V2, F3 en F4 elkaar kortsluiten.
•
U moet de aardingskabel aangesloten. Een elektrische schok kan optreden, als de aarding niet voltooid is.
afstandsbediening
F1
F2
1(L) 2(N)
F1
F2
Binnenunit 2
Binnenunit 3
3
Er mag alleen een stroomkabel met koperen draden worden
gebruikt.
4
Sluit de stroomkabel (1(L), 2(N)) aan op de units, rekening houdend
met de maximale lengte en de communicatiekabel (F1, F2).
Bedrade
F3
F4
V1
V2
F3
F4
1(L) 2(N)
F1
F2
Binnenunit 4
•
Plafond, aan de muur gemonteerde binnenunit.
F2
F1
L
N
EEV-kit
F1
F2
F1
F2
F1
F2
N
L
N
L
N
1(L) 2(N)
F1 F2
1(L) 2(N)
F1 F2
Binnenunit 5
Binnenunit 6
