Installatieprocedure

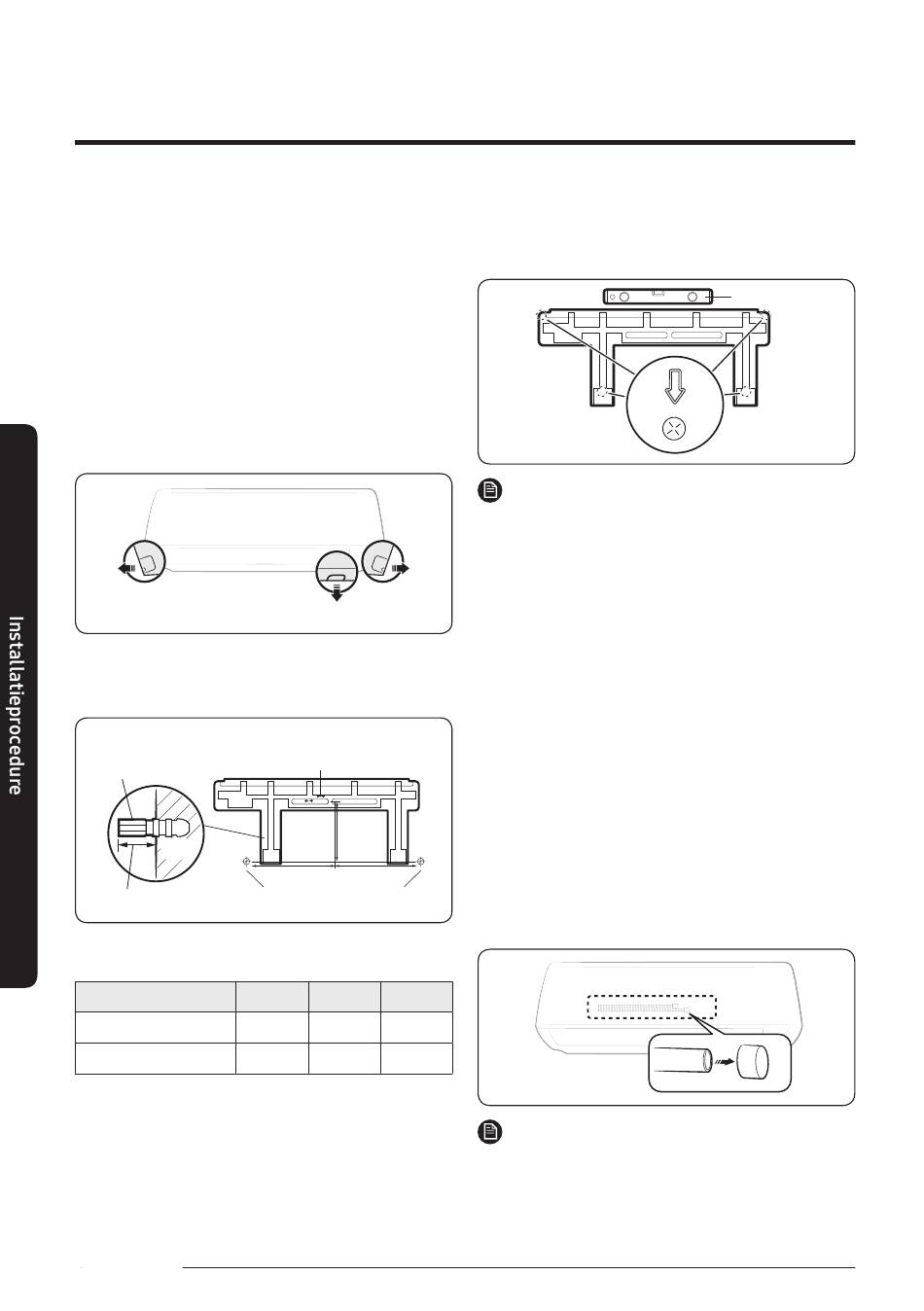

Stap 3 Installeren van de indoor unit
Voordat u de installatieplaat aan de muur of het raamkozijn bevestigt,
moet u de positie van het gat van 65 mm bepalen waar de kabel, de
leiding en de slang doorheen gaan om de binnenunit aan te sluiten op
de buitenunit.
Bij een gezichtspunt naar de wand, kunnen de leiding en de kabel
worden aangesloten via de:
•
Rechterkant
•
Linkerkant
•
Onderkant (rechts)
•
Achteraan (rechts- of links)
Links
1
Bepaal de positie van de pijp en het gat van afvoerslang zoals op
de afbeelding en boor het gat met een binnendiameter van 65 mm
zodat deze iets naar beneden helt.
Plastic anker
Wand
20 mm
Gat voor leidingbundel: Ø 65 mm
Model
**015/022/028/036**
**045/056/071/082**
6
Nederlands
Rechts
Onderkant
Midden van de binnenunit
a
b
c
Mogelijke posities voor gat
achter unit
(Eenheid: mm)
a
b
c
165
305
416
165
347
608,5
2
Als u de binnenunit op een wand monteert, zet de installatieplaat
dan vast aan de wand en controleer of het ophangpunt het gewicht
van de unit kan dragen.
OPMERKING
•
Als de plaat op een betonnen wand wordt gemonteerd met plastic
ankers, zorg er dan voor dat de ruimte tussen de wand en de plaat
die wordt gecreëerd door het geprojecteerde anker, minder dan 20
mm bedraagt.
3
Als u de binnenunit aan een raamkozijn bevestigt, volg dan stap
4 tot 6.
4
Bepaal de posities van de houten steunen die in het raamkozijn
moeten worden bevestigd.
5
Bevestig de houten steunen vast in het raamkozijn en controleer of
het ophangpunt het gewicht van de unit kan dragen.
6
Bevestig de installatieplaat op de houten steunen met taps
toelopende schroeven.
Stap 4 Ontluchten van de binnenunit
Bij levering kan er in de binnenunit inert gas aanwezig zijn. Ontlucht het
gas uit de binnenunit voordat u de montageleiding aansluit.
•
Schroef de doppen aan het uiteinde van elke leiding los om het
inerte gas te laten wegstromen.
OPMERKING
•
Om vuil of vreemde stoffen in de leidingen tijdens de installatie te
voorkomen, de doppen NIET geheel verwijderen totdat u klaar bent
om de leidingen aan te sluiten.
Niveau
Schroeflocatie x 4ea
