de
4 Installation
4.2
Elektroanschluss allgemein
4.3
Installation des Speicherladesets

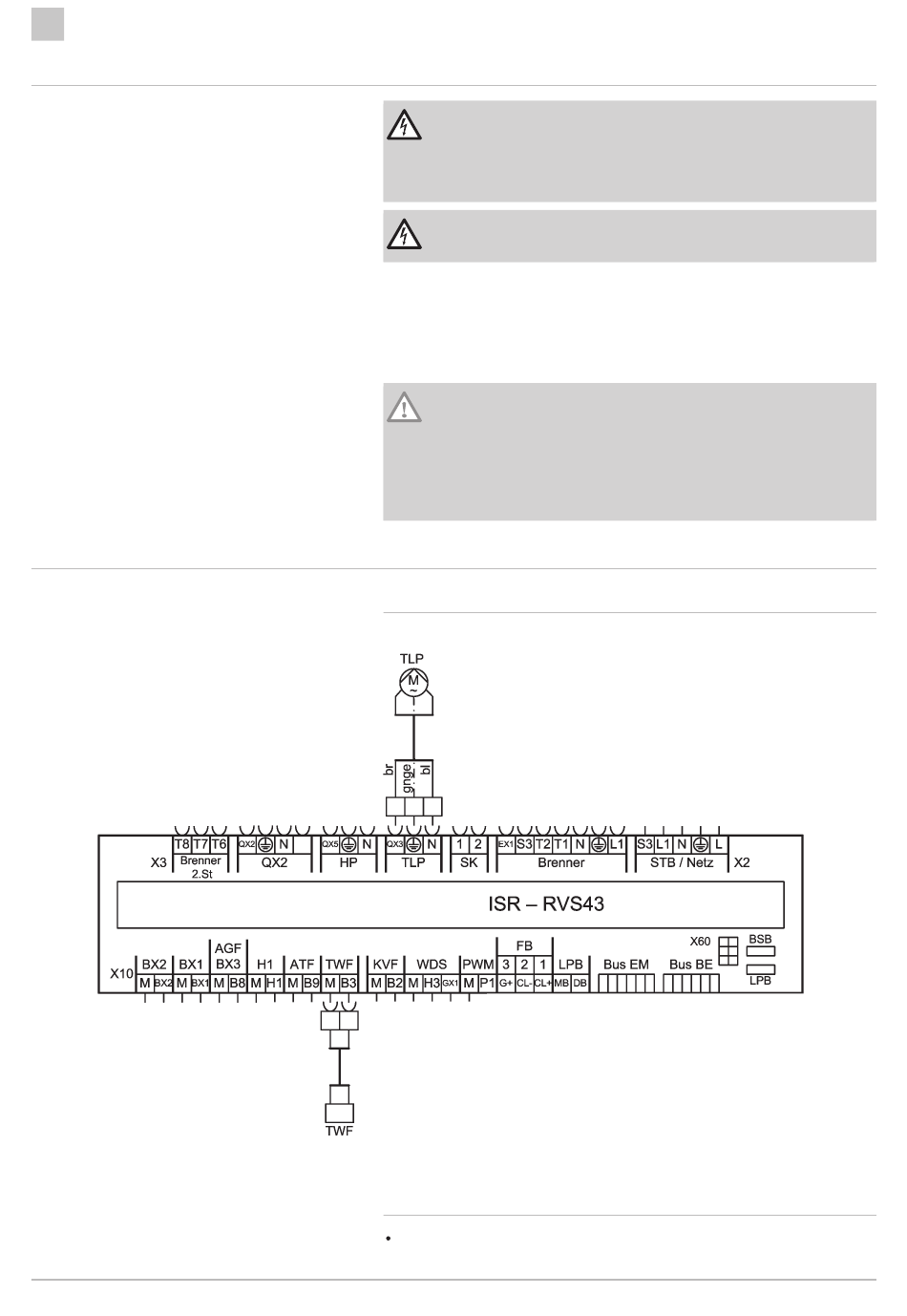

Abb.6
Anschlussplan
TLP Trinkwasserladepumpe
10
Stromschlaggefahr!
Lebensgefahr durch unsachgemäße Arbeiten!
Alle mit der Installation verbundenen Elektroarbeiten dürfen nur
von einer elektrotechnisch ausgebildeten Fachkraft durchgeführt
werden!
Stromschlaggefahr!
Vor allen Arbeiten den Kessel spannungslos schalten.
Netzspannung: 1/N/PE
AC 230 V +10% -15%, 50 Hz
Bei der Installation sind in Deutschland die VDE- und örtlichen
Bestimmungen, in allen anderen Ländern die einschlägigen Vorschriften
zu beachten.
Vorsicht!
Alle Leitungen müssen innerhalb der Kesselverkleidung in den
vorgesehenen Kabelschellen verlegt und in den vorhandenen
Zugentlastungen des Schaltfeldes festgesetzt werden. Bei
bodenstehenden Kesseln müssen die Leitungen außerdem in den
Zugentlastungen an der Rückseite des Kessels festgesetzt
werden.
4.3.1
Anschlussplan
TWF Trinkwasserfühler
4.3.2
Speicherfühler anschließen
Speicherfühler von innen nach außen zum Speicher führen
RA-0001019
7782413 - 02 - 23022021
