4 Installatie
4.2
Algemene elektrische aansluiting
4.3
De laadset van de opslagtank installeren
Afb.22

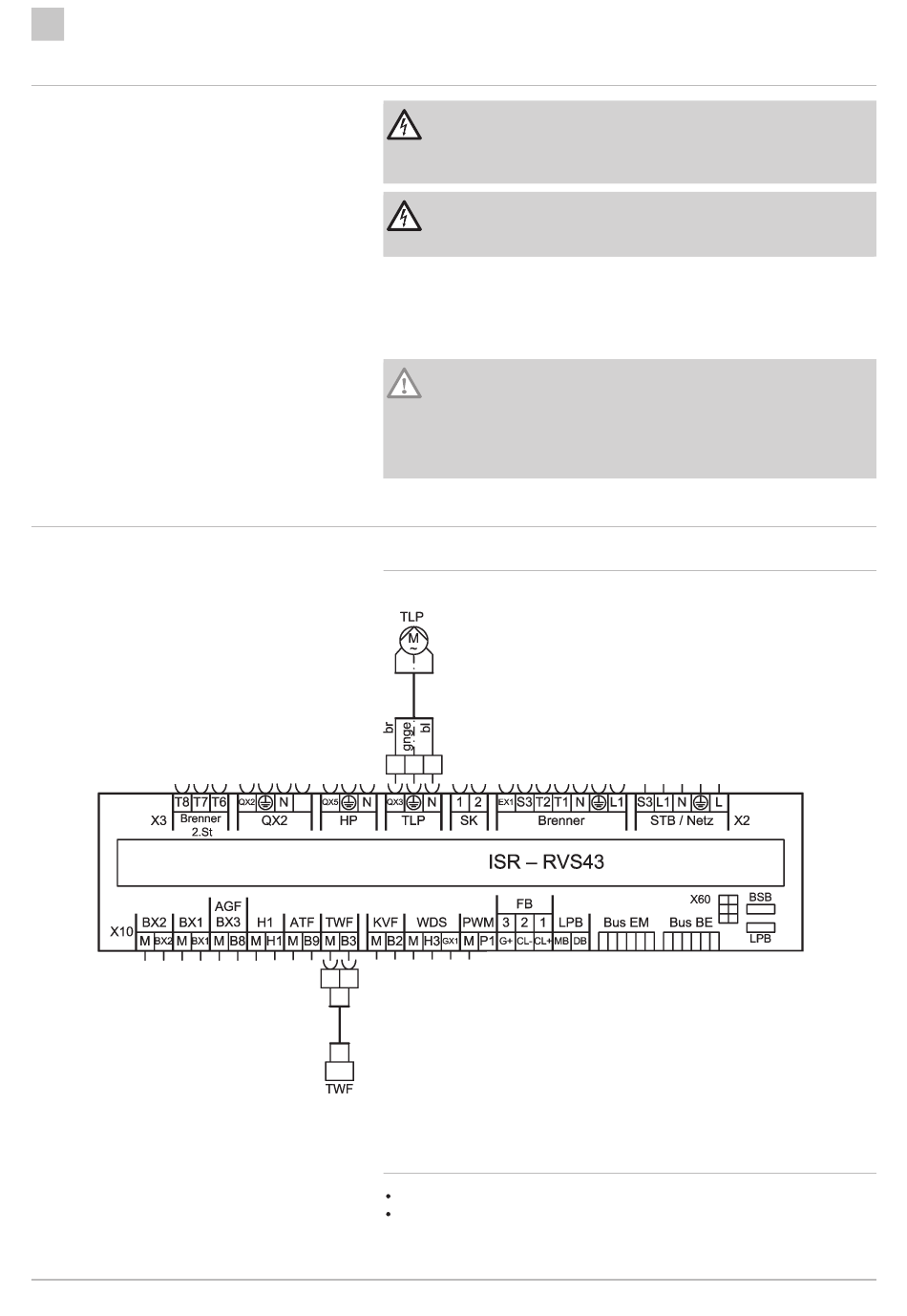

Bedradingsschema
TLP Tapwater-laadpomp
34
Gevaar voor elektrische schok
Gevaar door ondeskundige uitvoering!
Alle werkzaamheden in verband met de installatie mogen
uitsluitend uitgevoerd worden door een gediplomeerd elektricien.
Gevaar voor elektrische schok
Maak de ketel spanningsloos voor u met de werkzaamheden
begint.
Netspanning: 1/N/PE
AC 230 V +10% - 15%, 50 Hz
In Duitsland moeten de VDE en plaatselijke regels tijdens de installatie
worden nageleefd; in alle andere landen gelden de plaatselijke regels.
Opgelet
Alle kabels moeten worden aangebracht in de kabelklemmen die
zich in de ketelbehuizing bevinden, en moeten worden vastgezet
in de beschikbare trekontlasters in het bedieningspaneel. Bij
vloerstaande ketels moeten de kabels bovendien worden
vastgezet in de trekontlasters aan de achterzijde van de ketel.
4.3.1
Bedradingsschema
TWF Tapwater-sensor
4.3.2
De buffertanksensor aansluiten.
Leid de buffertanksensor van binnen naar buiten naar de buffertank
Sluit de leiding voor de buffertanksensor aan op de TWF-aansluiting op
de ISR RVS-ketelregelaar zoals in het bedradingsschema wordt
weergegeven
RA-0001019
7782413 - 02 - 23022021
