pl
4 Montaż
4.2
Podłączenie elektryczne
4.3
Montaż zestawu ładującego podgrzewacz c.w.u.

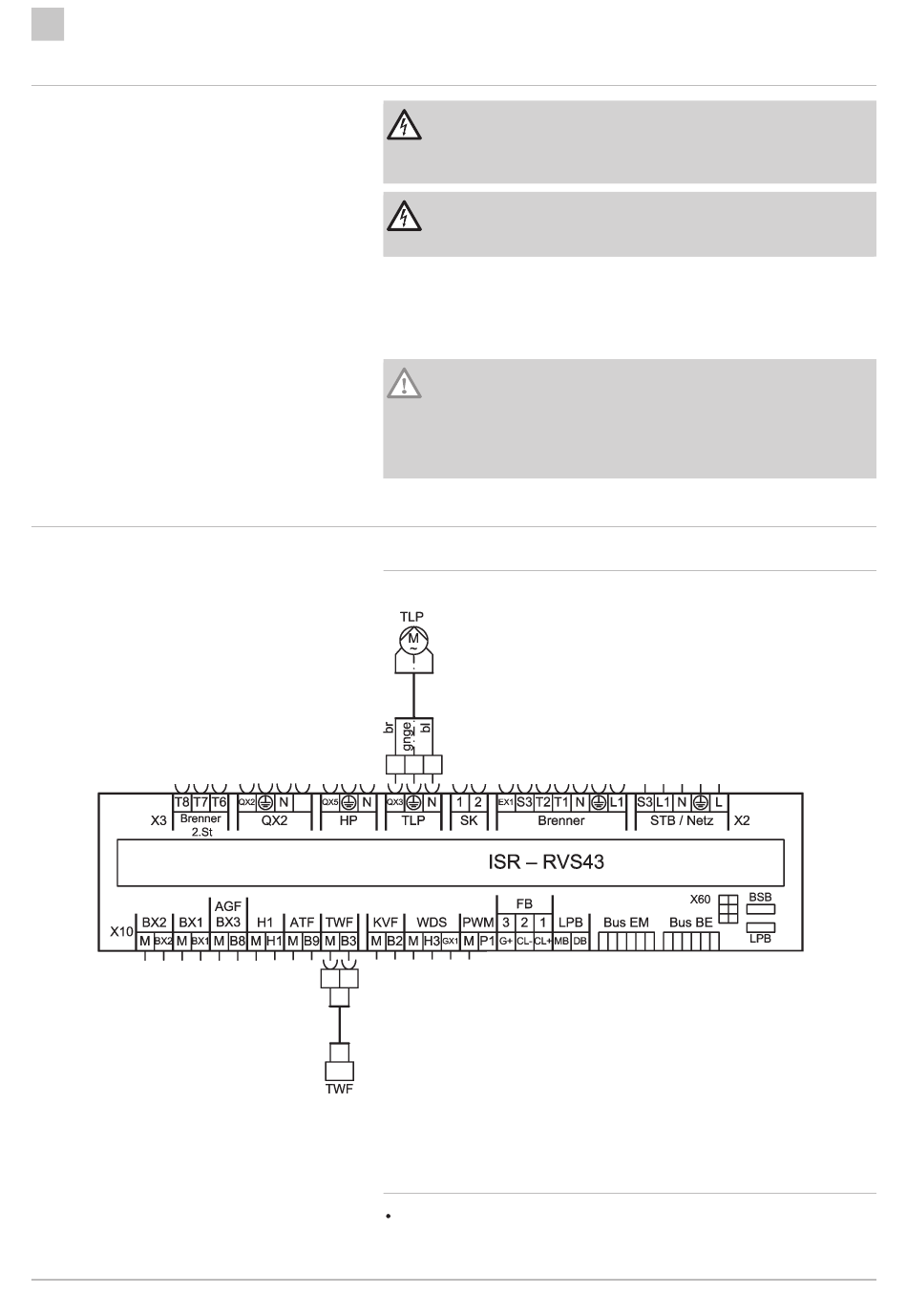

Rys.30
Schemat połączeń elektrycznych
TLP pompa ładująca podgrzewacz c.w.u.
46
Ryzyko porażenia prądem
Zagrożenie życia wskutek nieprawidłowego wykonania prac!
Wszystkie prace związane z podłączeniem elektrycznym kotła
mogą wykonywać wyłącznie wykwalifikowani elektrycy.
Ryzyko porażenia prądem
Przed przystąpieniem do jakichkolwiek prac odłączyć zasilanie
elektryczne kotła.
Napięcie zasilające: 1/N/PE
AC 230 V +10% - 15%, 50 Hz
Podłączenie elektryczne wykonać zgodnie z obowiązującymi normami i
przepisami.
Przestroga
Wszystkie przewody muszą być poprowadzone wewnątrz
obudowy kotła w dostarczonych zaciskach kablowych i
zamocowane w dławiku regulatora sterującego praca kotła. Także
w kotłach stojących przewody muszą być zamocowane w dławiku,
który znajduje się w tylnej części kotła.
4.3.1
Schemat połączeń elektrycznych
TWF czujnik temperatury c.w.u.
4.3.2
Montaż czujnika temperatury wody w podgrzewaczu
c.w.u.
Czujnik temperatury wody w podgrzewaczu c.w.u. wyprowadzić na
zewnątrz podgrzewacza c.w.u.
RA-0001019
7782413 - 02 - 23022021
