4 Installation
4.2
Raccordement électrique général
4.3
Installation du kit de charge ballon
Fig.14

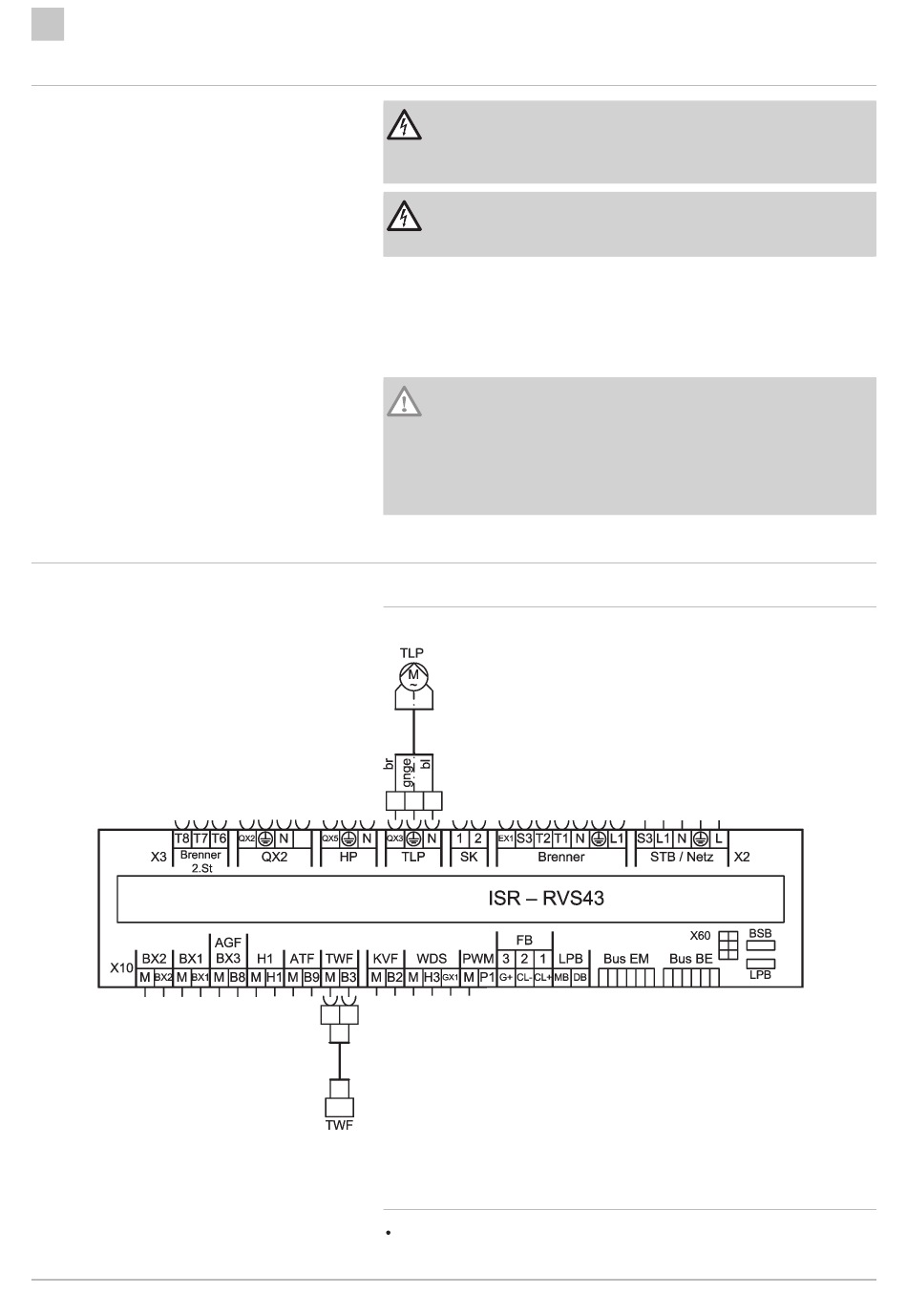

Schéma de câblage
TLP Pompe de charge ECS
22
Danger d'électrocution
Danger de mort dû à un travail incorrect!
Tous les travaux électriques en lien avec l'installation doivent
uniquement être effectués un électricien qualifié.
Danger d'électrocution
Avant toute intervention, couper l'alimentation électrique de la
chaudière.
Tension réseau : 1/N/PE
AC 230 V +10 % - 15 %, 50 Hz
En Allemagne, la norme VDE et les réglementations locales doivent être
respectées pendant l'installation ; dans tous les autres pays, respecter les
réglementations correspondantes.
Attention
Tous les câbles doivent être installés dans les colliers de câbles
prévus dans le carter de la chaudière et immobilisés dans les
fixations à arrêt de traction disponibles dans le panneau de
commande. Les câbles doivent en plus être immobilisés dans les
fixations à arrêt de traction situées à l'arrière de la chaudière pour
les chaudières posées au sol.
4.3.1
Schéma de câblage
TWF Sonde eau chaude sanitaire
4.3.2
Raccorder la sonde de ballon.
Passer la sonde de ballon de l'intérieur vers l'extérieur du ballon
RA-0001019
7782413 - 02 - 23022021
