Leidingaanleg monteren
Om de optimale werking van de droger te garanderen moet deze spanningvrij in
de persluchtinstallatie ingepast worden.
► Vóór de montage waarborgen dat alle toe- en afvoerende persluchtleidingen
en kleppen schoon en onbeschadigd zijn.
► De schroefkoppelingen controleren en zo nodig opnieuw vastdraaien, omdat
deze door het transport losgeraakt kunnen zijn.
De gehele leidingaanleg absoluut zonder spanning uitvoeren!
Onder spanning staande buizen kunnen door de belasting tijdens het
gebruik barsten. Dat kan materiële schade en verwondingen veroorzaken.
► Sluit de droger aan op de persluchtinstallatie, houd daarbij rekening met de
nominale wijdte en de druk.

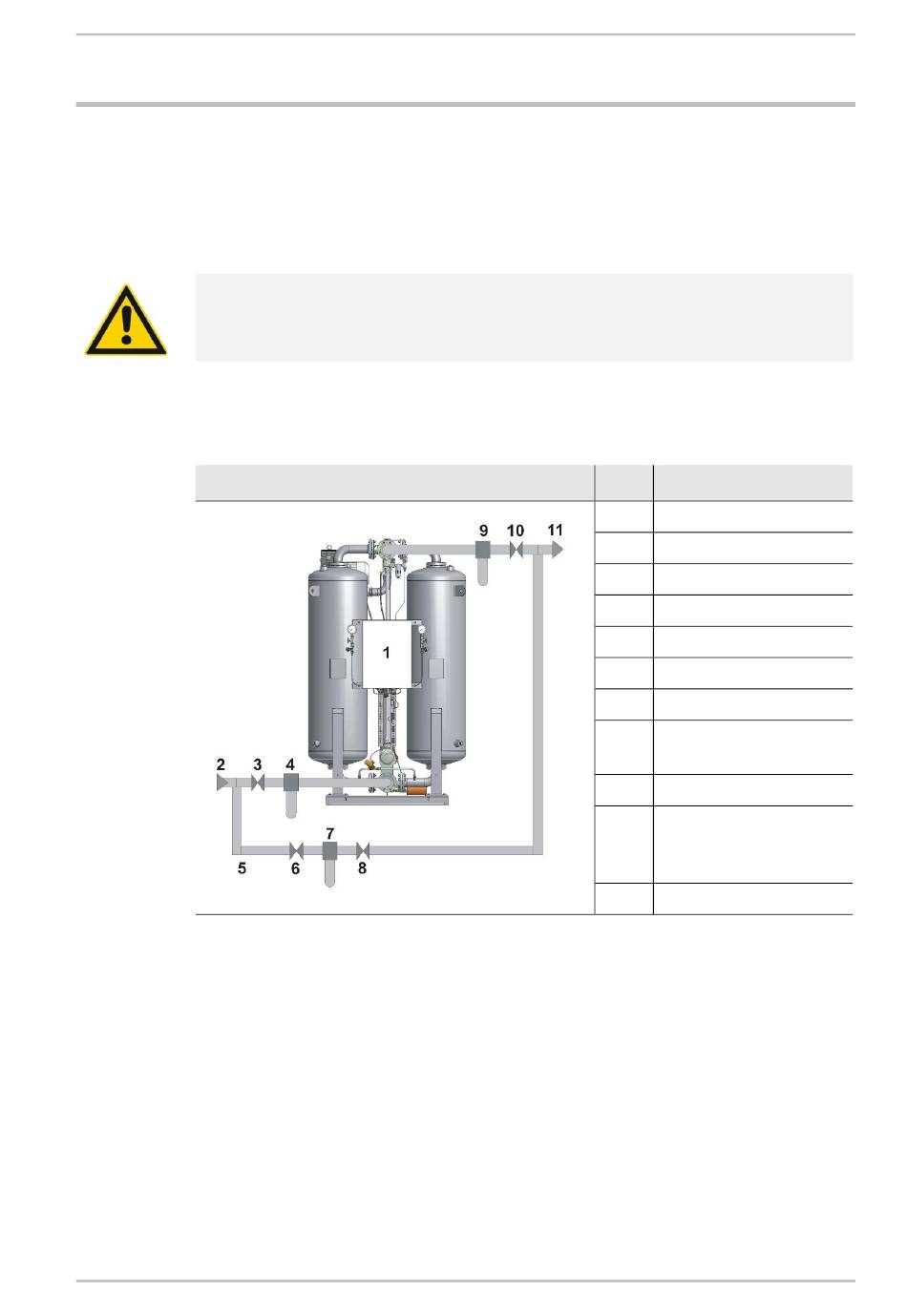

De onderstaande afbeelding toont een installatievoorbeeld.
Persluchtsysteem
Voorbeeld van een installatie met voor-en nafilter en een bypass-leiding
► De aansluitleidingen voor het voorfilter (4) dienen licht dalend in de richting
van het voorfilter te worden uitgevoerd.
► Er moet telkens één blokkeerklep worden geïnstalleerd aan de
persluchtinlaat- en persluchtuitlaatzijde van de droger.
► Wanneer u een bypass-leiding met extra blokkeerklep monteert:
de leiding zodanig monteren dat bij het onderhoud van de droger het
leidingnet blijvend van perslucht kan worden voorzien.
WVM_BASIS_NL_03—07/2016
Pos.
Component
1
Droger
2
Toelaat, vochtige lucht
3
Persluchtinlaatklep
4
Voorfilter
5
Bypassleiding
6
Klep in bypassleiding
7
Bypass-filter
8
Klep, uitlaat Bypass-
filter
9
Nafilter
10
Persluchtuitlaatklep,
door exploitant
geleverd
11
Uitlaat, droge lucht
33
