Elektrische aansluiting installeren
Waarschuwing tegen elektrische spanning!
Werkzaamheden aan de elektrische installatie mogen alleen door
gekwalificeerd vakpersoneel worden uitgevoerd!
Met name de elektropneumatische schakelkast mag uitsluitend door een
daartoe geïnstrueerde elektricien worden geopend en onderhouden!
Toevoerleiding installeren
Alle componenten van de droger zijn af fabriek op de schakelkast aangesloten. U
hoeft deze alleen nog maar aan te sluiten op de elektrische voeding .
► Zorg ervoor dat de doorsnede van de elektrische leiding voldoet aan het
vermogen van de droger en de aanwezige spanning (neem daartoe tevens
het elektrisch schakelschema en de betreffende informatie in het hoofdstuk
Technische gegevens in acht).
► Voeding door de linker opening in de
vloer van de schakelkast voeren (zie
afbeelding).
► De kabels volgens elektrisch
schakelschema op klemmen L1–L3
van de contactstrip leggen (het
elektrisch schakelschema vindt u in
de schakelkast).
► De aarding van de droger op klem PE
uitvoeren.
► De droger met zekeringen in alle
fasen tegen kortsluiting beveiligen.
Droger aansluiten op een storingsmeldingsysteem
Af fabriek is de mogelijkheid voorzien de droger op een storingsmeldingsysteem
aan te sluiten. Storingen kunnen dan centraal worden aangegeven, bijvoorbeeld
in een centrale regelkamer.
► Sluit de leidingen van het storingsmeldingsysteem aan volgens de
handleiding van de besturing en het schakelschema bij de droger.
Externe aansluitingen
De besturing van de droger is uitgerust met communicatie-interfaces voor de
overdracht van gegevens.
Zie de handleiding van de besturing voor nadere informatie over deze
aansluitingen.
Schroefverbindingen controleren
Vóór de eerste inbedrijfname:
► Controleren of alle schroefverbindingen en klemmen in de schakelkast
vastzitten en ze eventueel vastzetten.
34

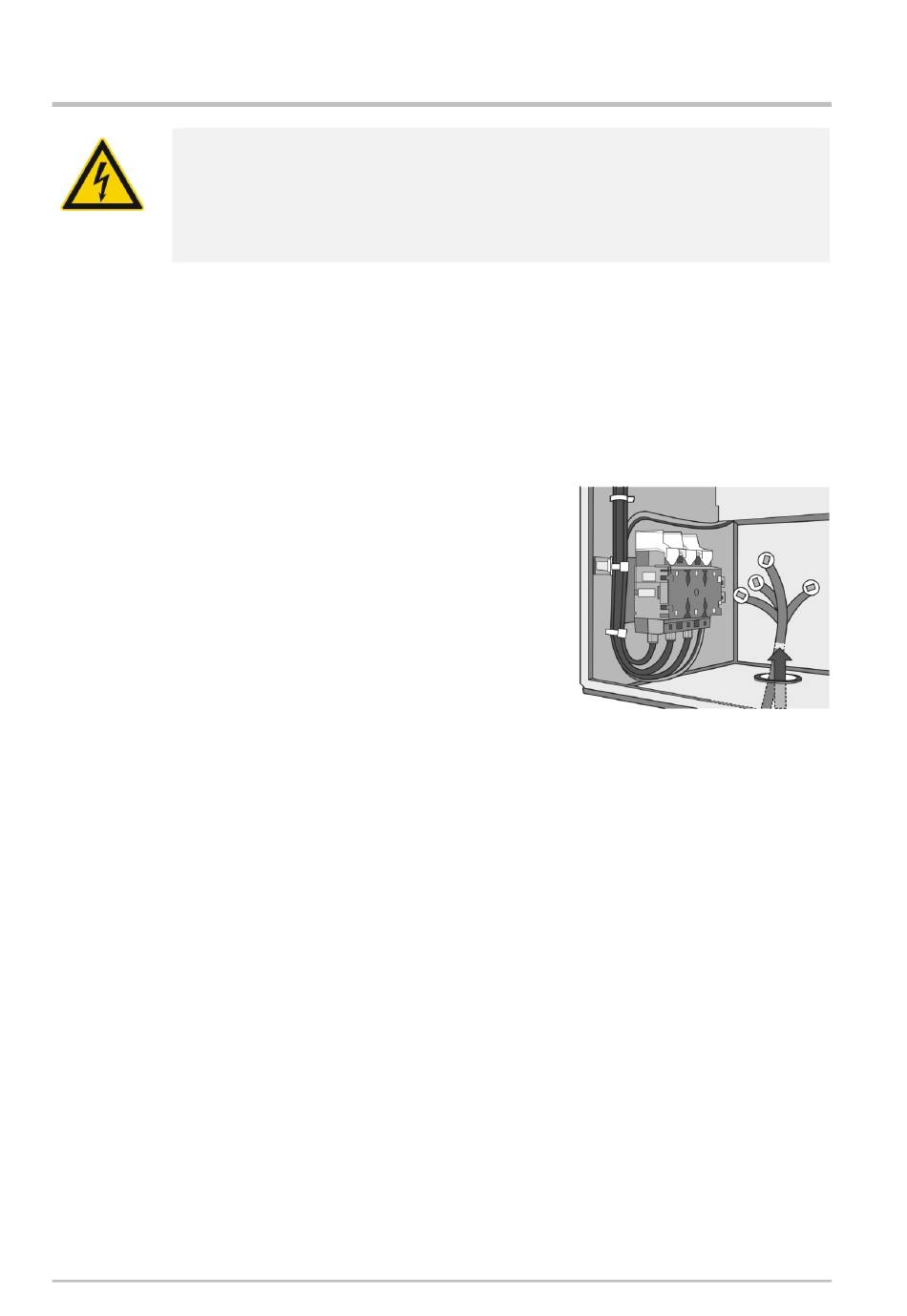

Opening in de schakelkastvloer en
contactstrip voor de elektrische voeding
WVM_BASIS_NL_03—07/2016
