Flareverbindingen
Mogen niet worden hergebruikt. Maak
nieuwe verbindingen om lekken te
voorkomen. Zie
aansluiten van koelmiddelleidingen" op
pagina 16
buis verbreden" op
Gelaste verbindingen
Controleer op gaslekken.
Leidingen
Als aan de volgende voorwaarden is
schoonmaken
voldaan, moeten de leidingen niet worden
schoongemaakt. Anders moeten de
leidingen worden schoongemaakt of
moeten nieuwe leidingen worden
aangelegd.
Voorwaarden:
▪ De totale leidinglengte in één richting is
<50 m. Dit betekent:
▪ Paar: L1<50 m
▪ Tweevoudig
L1+L2<50 m
▪ Dubbel tweevoudig: L1+L2+L4<50 m
▪ Het oude systeem is correct afgepompt.
Dit betekent:
▪ De unit heeft 30 minuten zonder
onderbreking in de koelstand gedraaid.
▪ Systeem afgepompt.
▪ Oude units verwijderd.
▪ Leidingen zijn niet verontreinigd (zie
hieronder).
Leidingen controleren op verontreinigingen
Controleer de oude leidingen op verontreinigingen. Leidingen die
verontreinigd zijn met bijvoorbeeld oude olie zullen de compressor
beschadigen.
Voorwaarde: Een oliecontrolereferentiekaart is vereist. Deze is
beschikbaar bij uw dealer.
1 Breng een beetje restolie uit de leiding aan op een stuk wit
papier.
2 Vergelijk de kleuren:
De oliekleur is...
Identiek aan of donkerder dan
de omcirkelde kleur op de
referentiekaart
Lichter dan de omcirkelde
kleur op de referentiekaart
5.3.2
Vereisten voor de koelmiddelleidingen
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
Let op de volgende punten wanneer meerdere binnenunits op de
buitenunit worden aangesloten:
Koelmiddelaftakset
Eén of meerdere koelmiddelaftaksets zijn
vereist. Zie
buitenunit" op
Leiding naar omhoog
Leidingen naar omhoog en naar omlaag zijn
en naar omlaag
alleen toegelaten bij de hoofdleiding (L1).
Uitgebreide handleiding voor de installateur
10
Beschrijving
"6.4.3 Richtlijnen bij het
en
"6.4.5 Het uiteinde van een
pagina 16.
en
drievoudig:
Dan...
Moeten de oude leidingen
worden schoongemaakt of
nieuwe leidingen worden
aangelegd.
Kunt u de leidingen
hergebruiken zonder ze te
reinigen.
"4.3.1 Mogelijke opties voor de
pagina 7.
Afgetakte leidingen
▪ Installeer de aftakleidingen horizontaal
(met een maximale helling van 15°) of
verticaal.
▪ Houd de afgetakte leidingen naar de
binnenunits zo kort mogelijk.
▪ Probeer de lengte van de afgetakte
leidingen naar de binnenunits gelijk te
houden.
OPMERKING
De leidingen en andere drukvoerende delen moeten
geschikt zijn voor koelmiddel. Gebruik met fosforzuur
gedeoxideerde,
naadloze
koelmiddel.
▪ Vreemde stoffen in de leidingen, waaronder oliën die tijdens de
fabricage worden gebruikt, mogen niet meer dan 30 mg/10 m
bedragen.

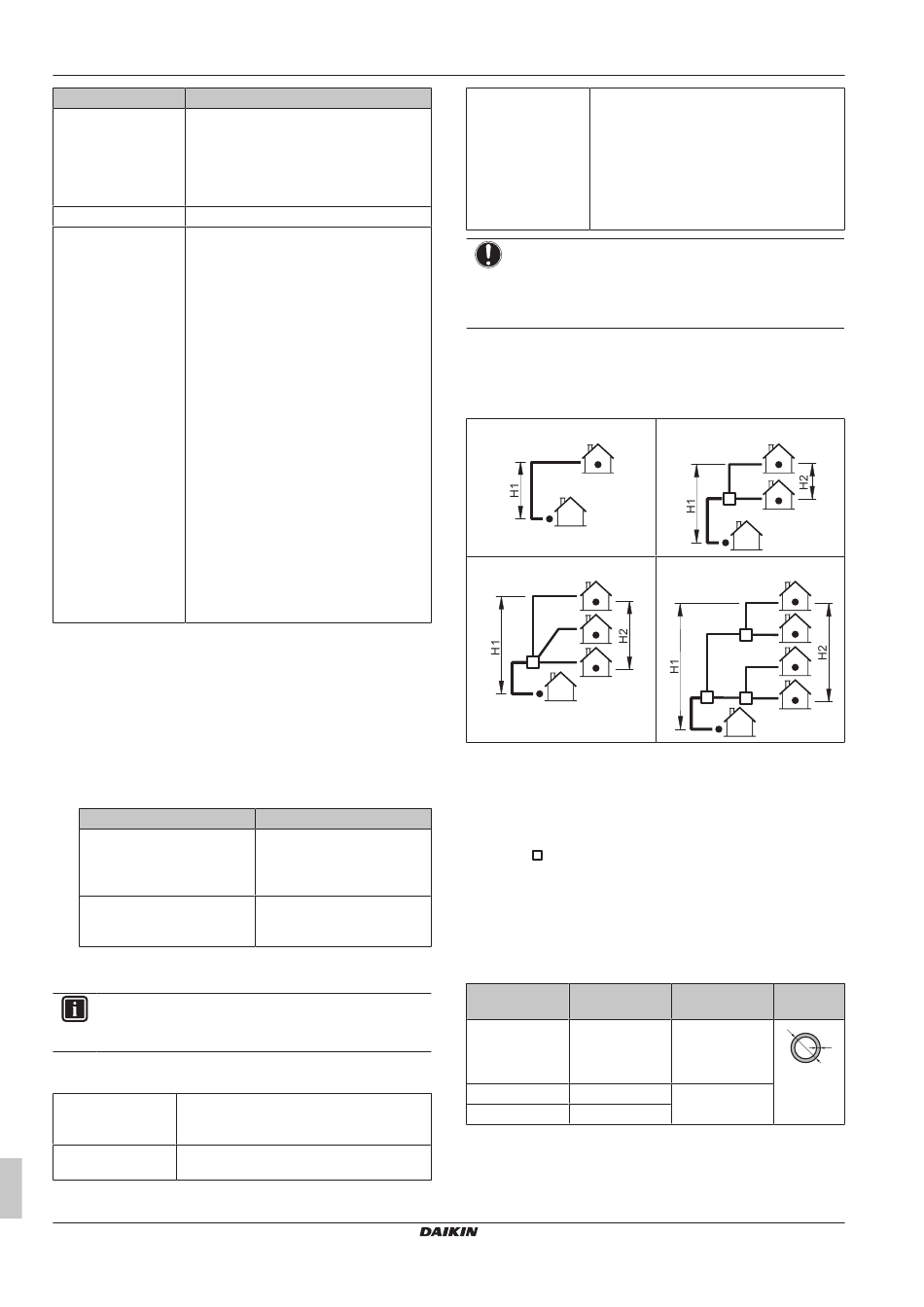

Definities: L1~L7, H1, H2
(a)
Paar
L1
(a)
Drievoudig
L2
L3
L4
L1
(a)
Ga ervan uit dat de langste lijn in de afbeelding
overeenkomt met de langste leiding, en de hoogste unit in
de afbeelding met de hoogste unit.
L1
Hoofdleiding
L2~L7
Afgetakte leiding
H1
Hoogteverschil tussen de hoogste binnenunit en de
buitenunit
H2
Hoogteverschil tussen de hoogste en de laagste binnenunit
Koelmiddelaftakset
Materiaal koelmiddelleidingen
▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos
koper.
▪ Flareverbindingen: Gebruik alleen gegloeide leidingen.
▪ Hardingsgraad en dikte leidingen:
Buitendiameter
Hardingsgraad
(Ø)
6,4 mm (1/4")
Gegloeid (O)
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
Gegloeid (O)
19,1 mm (3/4")
Halfhard (1/2H)
(a)
Afhankelijk van de toepasselijke wetgeving en de maximale
bedrijfsdruk van de unit (zie "PS High" op het naamplaatje
van de unit), zijn mogelijk dikkere leidingen vereist.
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
koperen
leidingen
voor
(a)
Tweevoudig
L2
L3
L1
(a)
Dubbel tweevoudig
L4
L2
L5
L6
L3
L7
L1
(a)
Dikte (t)
Ø
≥0,8 mm
t
≥1,0 mm
Split-systeem airconditioners
