Voorzorgsmaatregelen bij het bijvullen
van koelmiddel
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
6.6.3

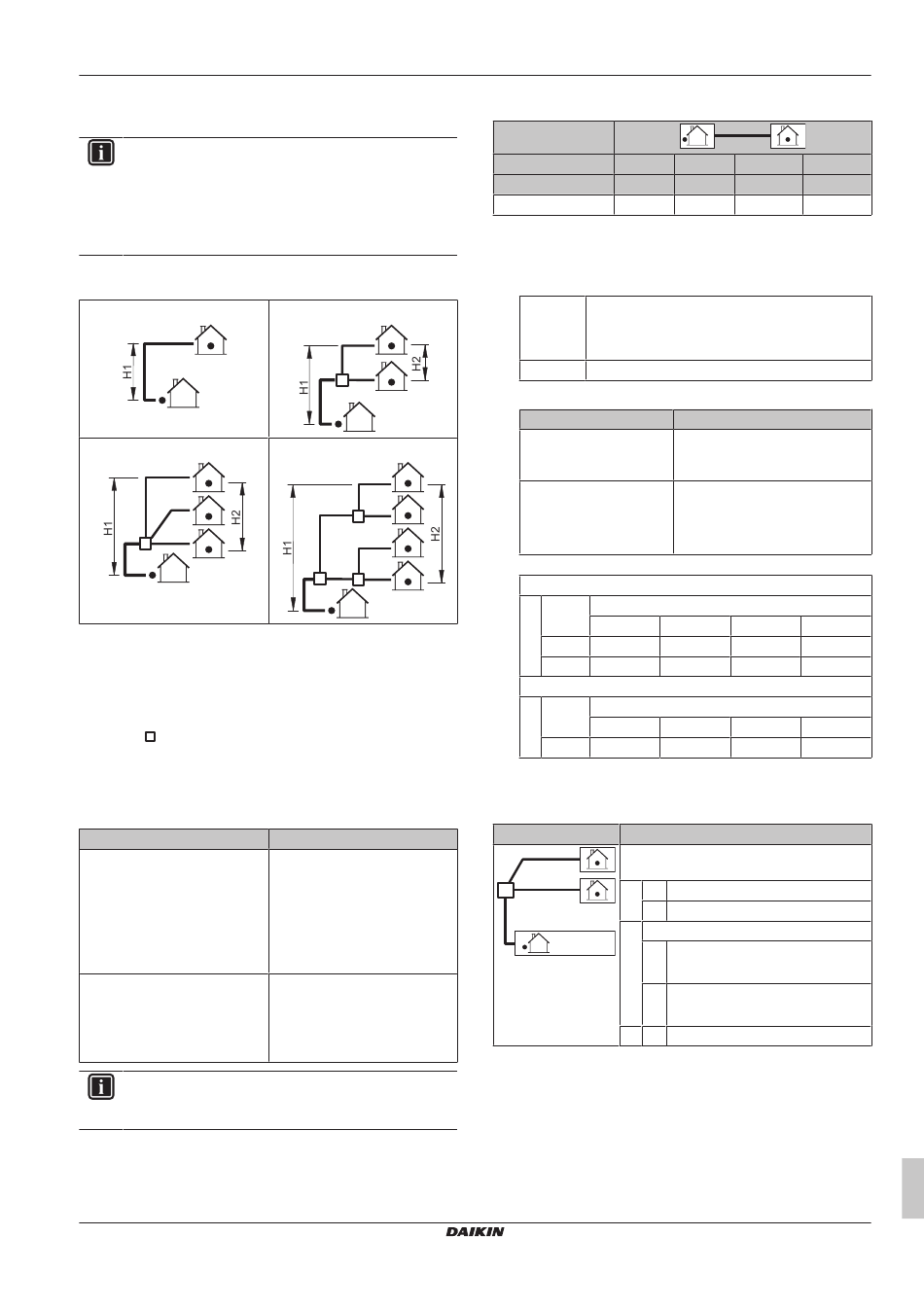

Definities: L1~L7, H1, H2
(a)
Paar
L1
(a)
Drievoudig
L2
L3
L4
L1
(a)
Ga ervan uit dat de langste lijn in de afbeelding
overeenkomt met de langste leiding, en de hoogste unit in
de afbeelding met de hoogste unit.
L1
Hoofdleiding
L2~L7
Afgetakte leiding
H1
Hoogteverschil tussen de hoogste binnenunit en de
buitenunit
H2
Hoogteverschil tussen de hoogste en de laagste binnenunit
Koelmiddelaftakset
6.6.4
Bepalen hoeveel koelmiddel toegevoegd
moet worden
Bepalen of extra koelmiddel vereist is
Als
(L1+L2+L3+L4+L5+L6+L7)≤
lengte zonder bijvullen
Lengte zonder bijvullen=
▪ 10 m (verkleind)
▪ 30 m (standaard)
▪ 15 m (vergroot)
(L1+L2+L3+L4+L5+L6+L7)>
lengte zonder bijvullen
INFORMATIE
De leidinglengte is de langste lengte van de vloeistofleiding
in één richting.
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Split-systeem airconditioners
4P385522-1B – 2019.04
(a)
Tweevoudig
L2
L3
L1
(a)
Dubbel tweevoudig
L4
L2
L5
L6
L3
L7
L1
Dan
U hoeft geen extra koelmiddel bij
te vullen.
U moet extra koelmiddel
bijvullen.
Voor latere service omcirkelt u de
gekozen hoeveelheid in de
tabellen hieronder.
Hoeveelheid extra koelmiddel bepalen (R in kg) (in het geval
van paar)
L1 (standaard): 30~40 m 40~50 m 50~60 m
L1 (vergroot): 15~20 m 20~25 m 25~30 m
R:
0,5 kg
(a)
Alleen voor RZQG100~140.
Hoeveelheid extra koelmiddel bepalen (R in kg) (in het geval
van tweevoudig, drievoudig en dubbel tweevoudig)
1 Bepaal G1 en G2.
G1 (m)
Totale lengte van <x> vloeistofleiding
x=Ø9,5 mm (standaard)
x=Ø12,7 mm (vergroot)
G2 (m)
Totale lengte van Ø6,4 mm vloeistofleiding
2 Bepaal R1 en R2.
Als
(a)
G1>30 m
(a)
G1≤30 m
(a)
(en G1+G2>30 m)
(a)
In het geval van vergrote leiding: Vervang 30 m door 15 m.
In het geval van vloeistofleiding met standaard maat:
0~10 m
R1:
0,5 kg
R2:
0,3 kg
In het geval van vergrote vloeistofleiding:
0~5 m
R1, R2:
0,5 kg
(a)
Alleen voor RZQG100~140.
3 Bepaal de hoeveelheid extra koelmiddel: R=R1+R2.
Voorbeelden
Lay-out
Hoeveelheid extra koelmiddel (R)
L2=7 m
Geval: Tweevoudig, vloeistofleiding
(Ø6.4 mm)
standaard maat
L3=5 m
1 G1 Totaal Ø9,5=> G1=35 m
(Ø6.4 mm)
G2 Totaal Ø6,4 => G2=7+5=12 m
L1=35 m (Ø9.5 mm)
2 Geval: G1>30 m
RZQG100
R1 Lengte=G1−30 m=5 m
R2 Lengte=G2=12 m
3 R
Uitgebreide handleiding voor de installateur
6 Installatie
L1 (m)
(a)
60~75 m
(a)
30~35 m
1,0 kg
1,5 kg
2,0 kg
Dan
(a)
Bepaal R1 (lengte=G1−30 m)
R2 (lengte=G2) aan de hand van
de tabel hieronder.
R1=0,0 kg.
Bepaal R (lengte=G1+G2−30 m)
aan de hand van de tabel
hieronder.
Lengte
(a)
10~20 m
20~30 m
30~45 m
1,0 kg
1,5 kg
2,0 kg
0,6 kg
0,9 kg
1,2 kg
Lengte
(a)
5~10 m
10~15 m
15~20 m
1,0 kg
1,5 kg
2,0 kg
=> R1=0,5 kg
=> R2=0,6 kg
R=R1+R2=0,5+0,6=1,1 kg
(a)
(a)
en
(a)
(a)
(a)
