12 Technische gegevens
12.3

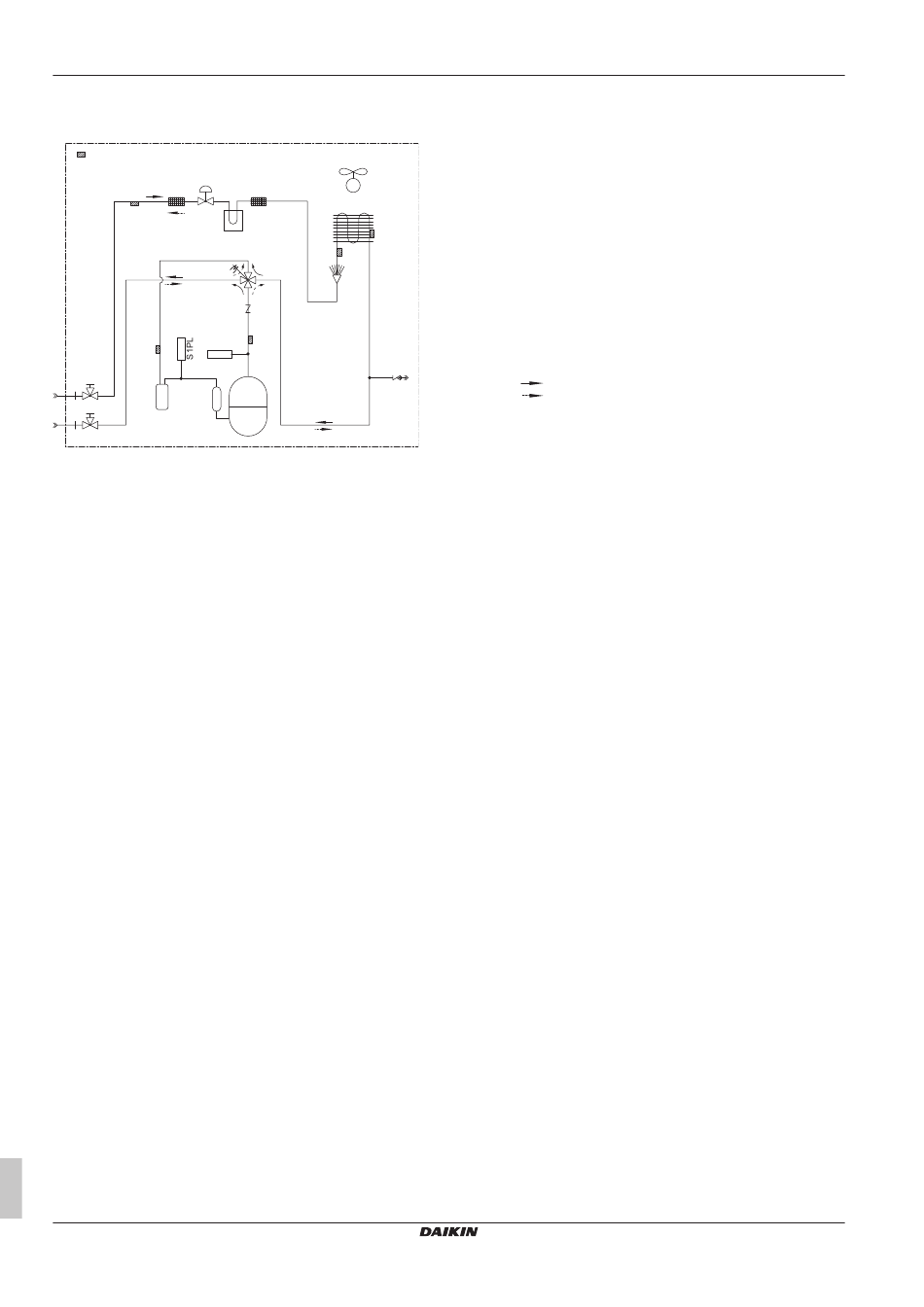

Schema van de leidingen:
Buitenunit
R1T
Y1E
e
R6T
S1PH
R3T
c
a
i
c
b
d
Uitgebreide handleiding voor de installateur
32
M1F-M2F
e
f
h
R5T
R4T
Y1S
j
R2T
g
M1C
a
Lokale leiding (vloeistof: Ø9,5 flareverbinding)
b
Lokale leiding (gas: Ø15,9 flareverbinding)
c
Afsluiter (met servicepoort 5/16")
d
Accumulator
e
Filter
f
Warmtewisselaar
g
Interne servicepoort 5/16"
h
Schakelkast koelen (alleen voor RZQ(S)G_V1)
i
Accumulator compressor
j
Terugslagklep (alleen voor RZQG71, RZQSG100 en
RZQSG125)
M1C
Motor (compressor)
M1F‑M2F
Motor (bovenste en onderste ventilator)
R1T
Thermistor (lucht)
R2T
Thermistor (pers)
R3T
Thermistor (aanzuiging)
R4T
Thermistor (warmtewisselaar)
R5T
Thermistor (warmtewisselaar midden)
R6T
Thermistor (vloeistof)
S1PH
Hogedrukschakelaar
S1PL
Lagedrukschakelaar (alleen voor RZQ(S)G_V1)
Y1E
Elektronische expansieklep
Y1S
Elektromagnetische klep (4-wegsklep)
Verwarmen
Koelen
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Split-systeem airconditioners
4P385522-1B – 2019.04
