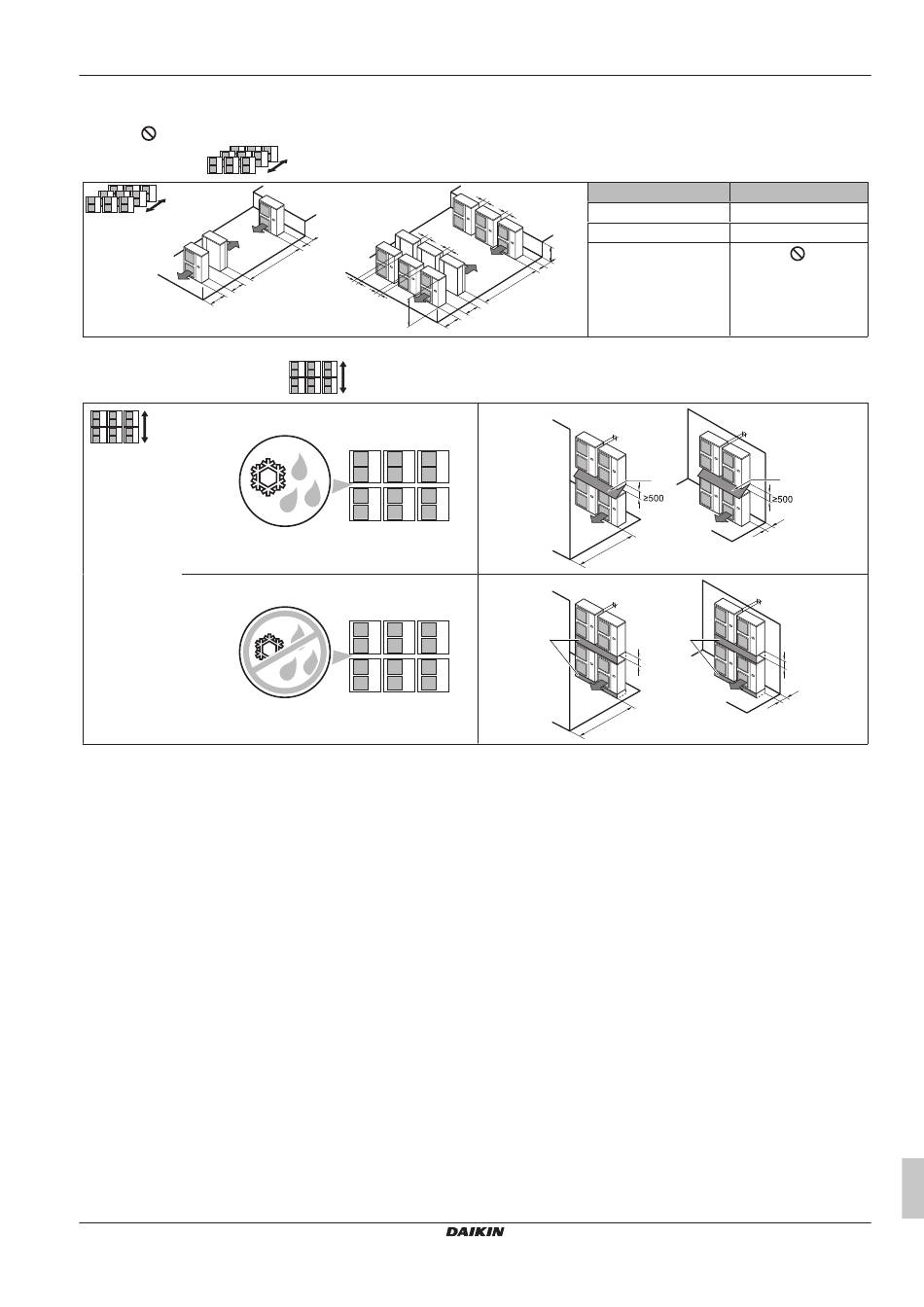

Dicht de onderkant van het installatieframe af om te voorkomen dat uitgeblazen lucht langs de onderkant van de unit terugstroomt naar de
aanzuigzijde.
2
Maximaal twee units kunnen worden geïnstalleerd.
Niet toegelaten
Meerdere rijen units (
≥200
≥1000
Gestapelde units (max. 2 niveaus) (
A1
B1
A1=>A2
(A1) Bij gevaar op lekkend afvoerwater en bevriezing tussen de bovenste en onderste units...
(A2) Installeer een dak tussen de bovenste en onderste units. Installeer de bovenste unit hoog genoeg boven de onderste unit om te voorkomen
dat er zich een ijslaag gaat vormen op de onderplaat van de bovenste unit.
B1=>B2
(B1) Als er geen gevaar op lekkend afvoerwater en bevriezing tussen de bovenste en onderste units is...
(B) Een dak is niet nodig, maar dicht de ruimte tussen de bovenste en onderste units af om te voorkomen dat uitgeblazen lucht langs de
onderkant van de unit terugstroomt naar de aanzuigzijde.
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Split-systeem airconditioners
4P385522-1B – 2019.04
)
≥100
≥100
≥100
≥2000
≥100
≥100
H
U
)
≥100
≥100
H
B
b
≥3000
≥600
≥1500
A2
≥100
≥1000
B2
≥100
B2
≥1000
