5.8

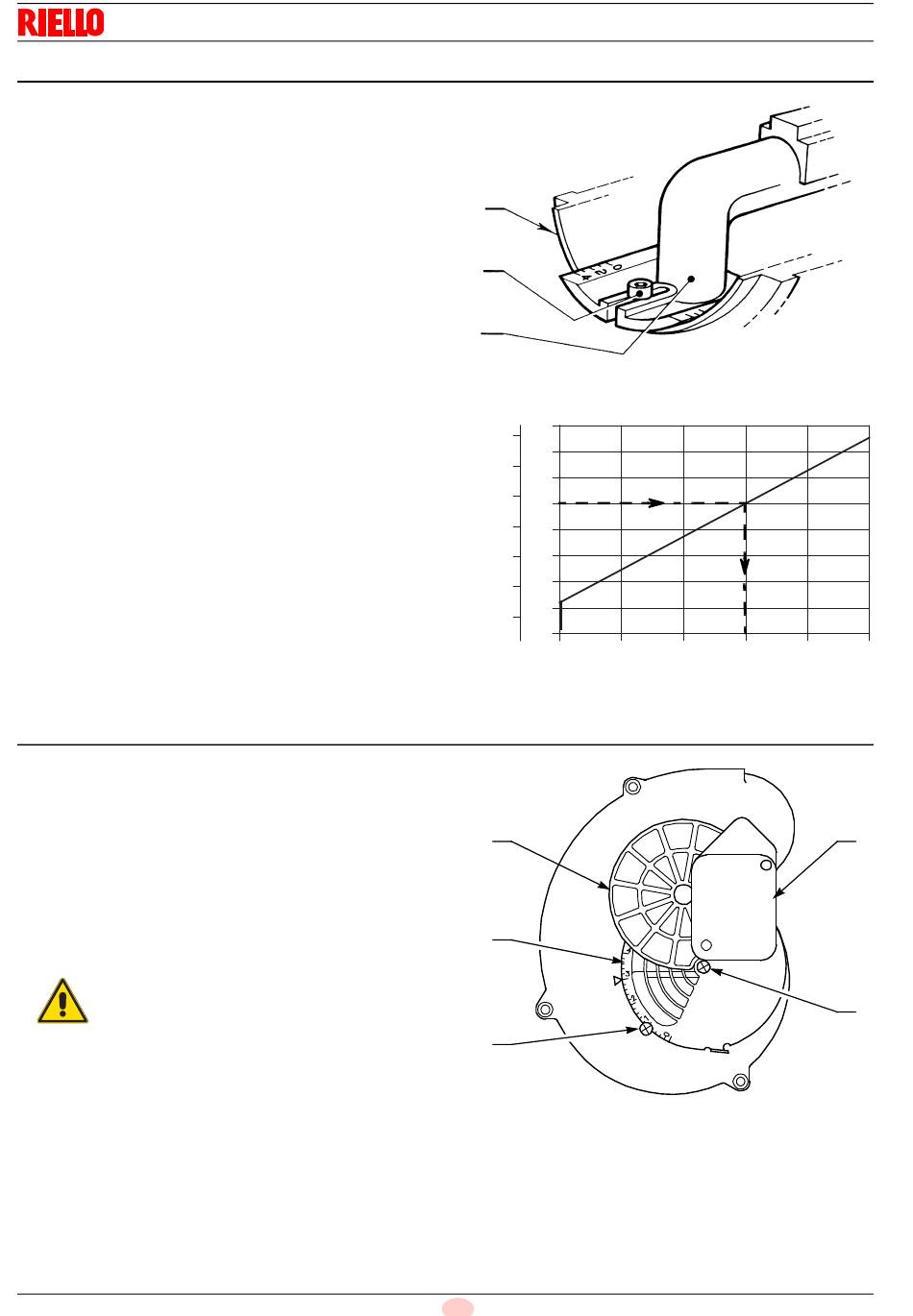

Afstelling van de branderkop
Voer de regeling als volgt uit:
los de schroef A)(Afb. 12), en verplaats het kniestuk B)
zodanig dat het achtervlak van de mof C) overeenkomt met
het gewenste merkteken;
draai de schroef A) vast.
Voorbeeld:
De brander is gemonteerd op een ketel van 81 kW.
In geval van een rendement van 90% moet de brander een debiet
geven van ongeveer 90 kW.
Uit het diagram (Afb. 13) blijkt dat voor dit vermogen de regeling
moet uitgevoerd worden op merkteken 3.
Het diagram is enkel indicatief en geldt voor de eerste regeling.
Om de goede werking van de luchtdrukschakelaar te garande-
ren, kan het nodig zijn om de opening van de branderkop te ver-
kleinen (merkteken gericht naar pos. 0).
5.9
Luchtklepafstelling
De luchtklep 1)(Afb. 14) wordt geactiveerd door het motortje voor
de opening van de klep 2) dat zorgt voor de complete opening
van de klep voordat de startcyclus van de brander wordt inge-
schakeld.
Voor de regeling van de vaste luchtklep 3)(Afb. 14) moet als volgt
gehandeld worden:
los de schroeven 4) en draai de luchtklep tot aan het
gewenste punt;
wanneer de optimale afstelling is gevonden, moeten de
schroeven 4) helemaal vastgedraaid worden om een vrije
circulatie van de beweegbare luchtklep 1) te verzekeren.
Het wordt aangeraden om een analyse uit te voe-
ren van de verbrandingswaarden, wanneer de
kap gemonteerd is.
OPGELET
20063779
Installatie
C
A
B
kcal/u
kW
120
100.000
110
90.000
100
80.000
90
70.000
80
70
60.000
60
50.000
50
40.000
40
0
1
3
4
16
NL
1
2
3
Nr. inkeping
D5036
S7015
Afb. 12
D5258
4
5
Afb. 13
2
4
Afb. 14
