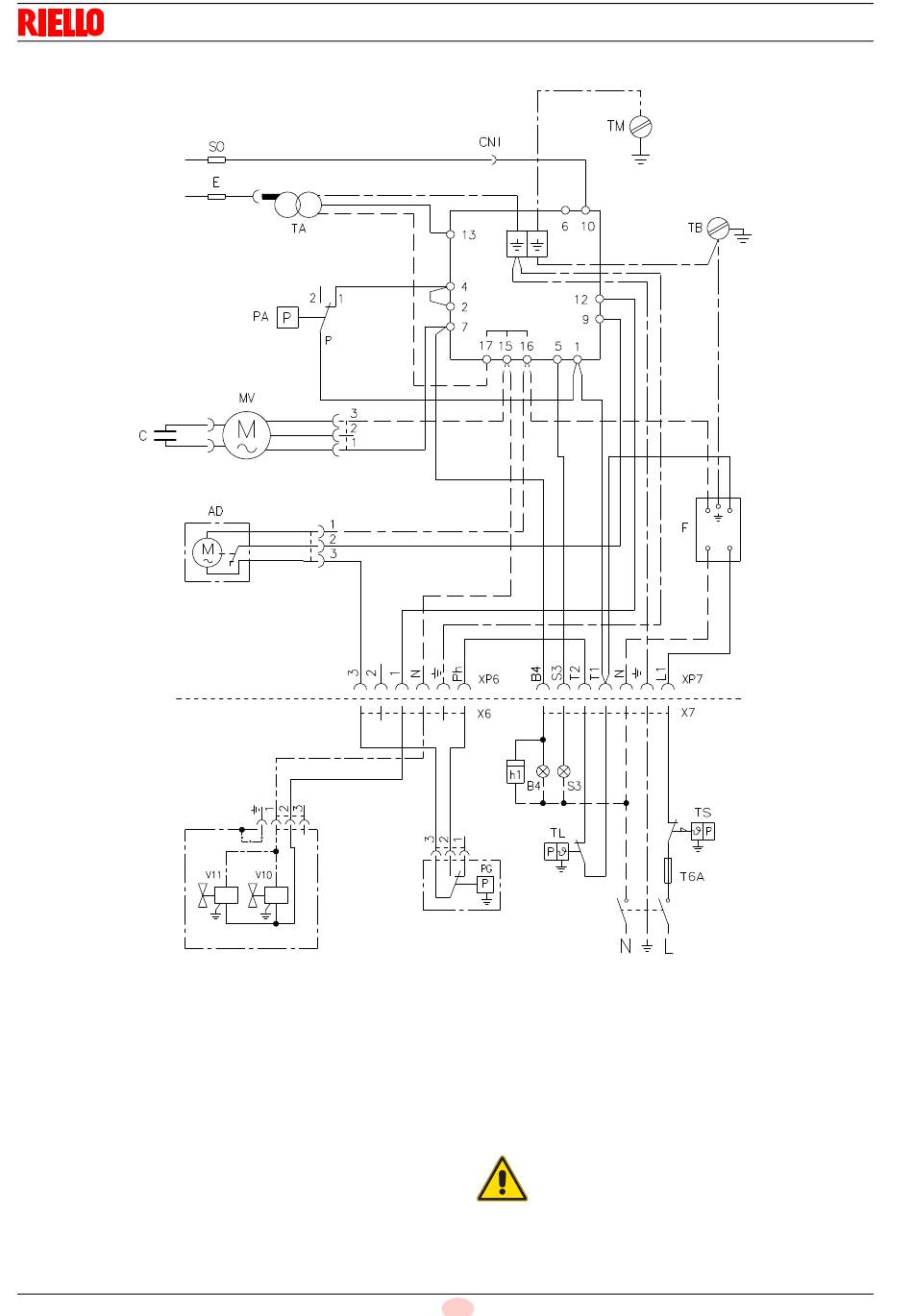

5.11.2 Standaard elektrische schema
Legende (Afb. 17)
AD
Motortje voor opening klep
B4
Signaal van werking
C
Condensator motor
CN1
Connector ionisatiesonde
E
Ontstekingselektrode
F
Filter
h1
Urenteller (230V - 0,1A max.)
MV
Ventilatormotor
PA
Luchtdrukschakelaar
PG
Minimum gasdrukschakelaar
S3
Controlelamp vergrendeling (230V - 0,5A max.)
SO
Ionisatiesonde
TA
Ontstekingstransformator
TB
Aarding brander
TL
Limietthermostaat
20063779
Installatie
RMG88.62C2
20126555
TM
TS
T6A
V10
V11
XP6
XP7
X6
X7
OPGELET
20
NL
Aarde console
Veiligheidsthermostaat
Zekering
Veiligheidsventiel
Regelventiel
6-polig stopcontact
7-polig stopcontact
6-polige stekker
7-polige stekker
In geval van een fase-fase voeding moet een
bruggetje gemonteerd worden op het klemmen-
bord van de controledoos tussen klem nr. 6 en de
aardeklem.
Afb. 17
