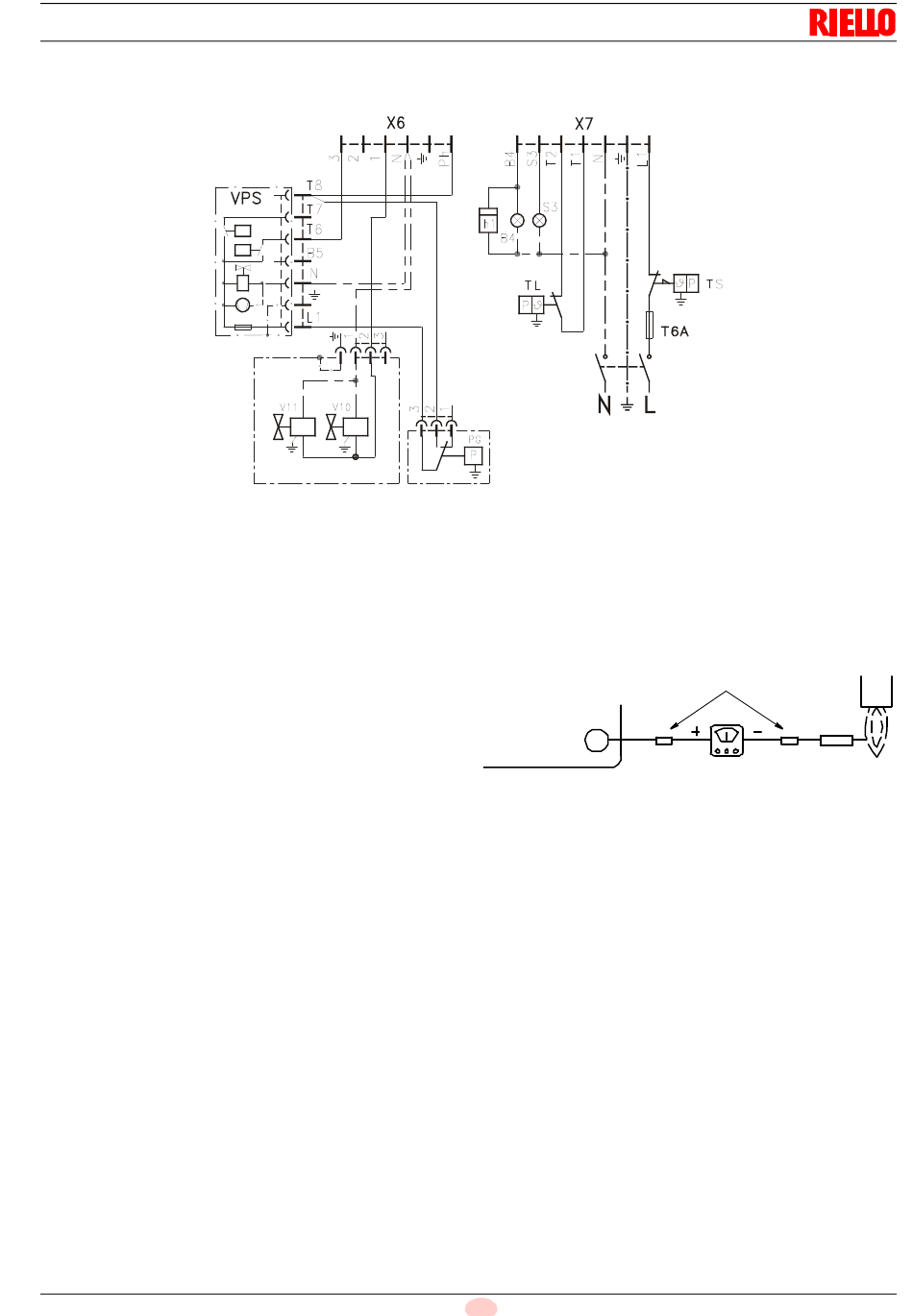

5.11.3 Elektrische aansluiting met dichtingscontrole
kleppen (DUNGS VPS 504)
Legende (Afb. 18)
B4
Signaal van werking
h1
Urenteller
PG
Minimum gasdrukschakelaar
S3
Vergendelingssignalisatie vanop afstand (230V - 0,5A max.)
T6A
Zekering
TL
Limietthermostaat
TS
Veiligheidsthermostaat
VPS
Dichtingscontrole kleppen
V10
Veiligheidsventiel
V11
Regelventiel
X6
6-polige stekker
X7
7-polige stekker
D4199
Installatie
5.11.4 Ionisatiestroom
De minimale stroom voor de werking van de controledoos be-
draagt 3 µA. De brander levert gewoonlijk een hogere stroom-
waarde zodat geen enkele controle noodzakelijk is. Wanneer de
ionisatiestroom moet gemeten worden, moet de connector
(CN1)(Afb. 17) in de rode draad geopend worden en moet een
microampèremeter geplaatst worden zoals wordt aangeduid in
Afb. 19.
Controledoos
D5006
21
NL
Afb. 18
Connector
Sonde
Afb. 19
20063779
