3.8

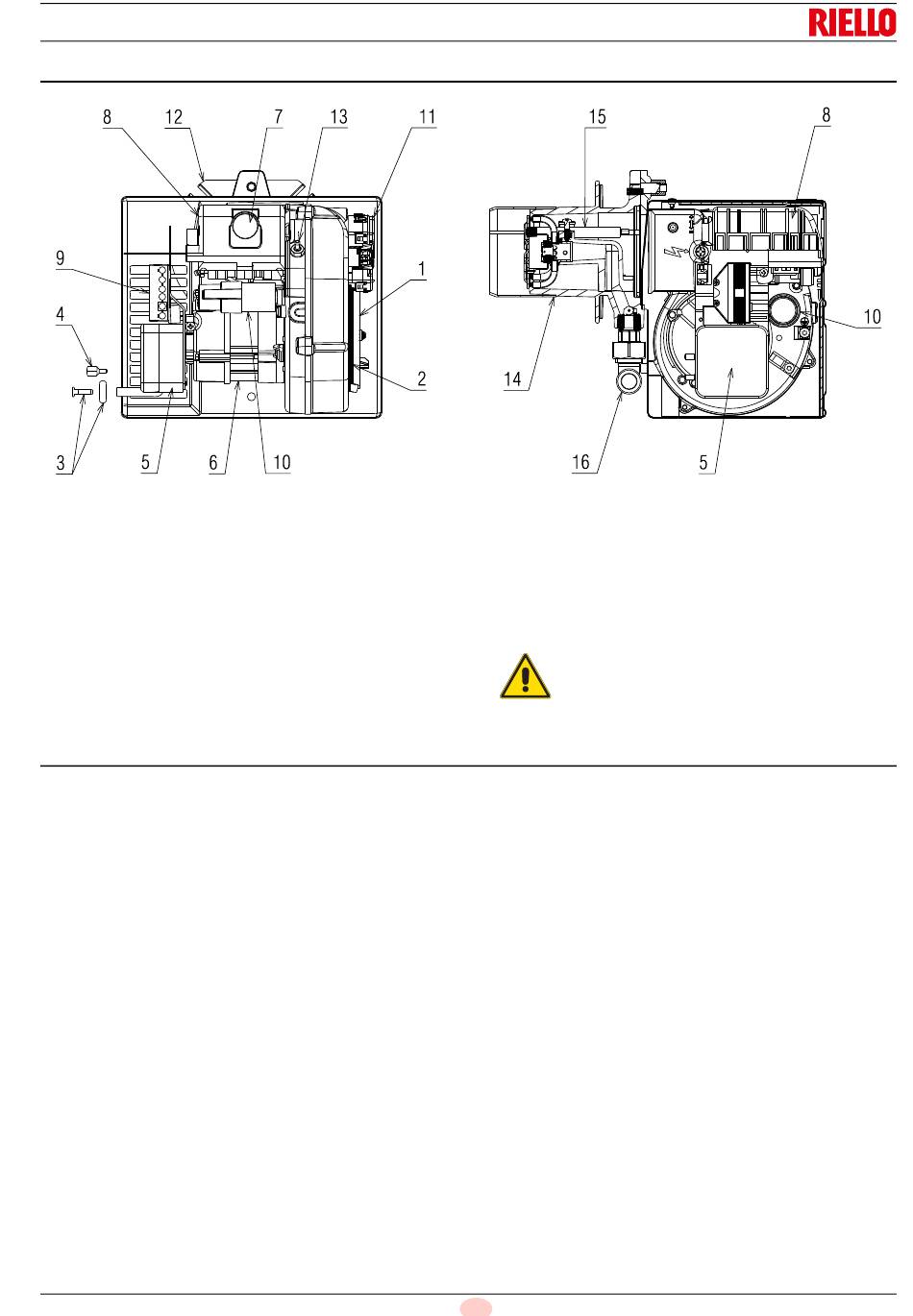

Beschrijving van de brander
1
Luchtkleppen
2
Blokkeerschroef luchtklep
3
Drukafnamepunt (-)
4
Schroef voor bevestiging kap
5
Luchtdrukschakelaar
6
Motor
7
Vergrendelingsignalisatie met ontgrendelingsknop
8
Controledoos
9
6-polig stopcontact voor gasstraat
10 Condensator
3.9
Geleverd materiaal
Schroeven met moeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Afdichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Bevestigingsschroeven kap . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Draadleider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Reductiemof Rp 1/2 - R 3/8 . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
7-polige stekker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Onderdelencatalogus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Technische beschrijving van de brander
9
11 Actuator
12 Flens
13 Drukafnamepunt (+)
14 Branderkop
15 Elektrode-sonde
16 Kniestuk voor gasstraat
De draadleider en de bevestigingsschroef van de
kap die worden bijgeleverd, moeten aan dezelfde
kant van de gasstraat gemonteerd worden.
OPGELET
Voor brander die werkt op LPG:
Gaspijpstuk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Reductiekoppeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Zelfklevend plaatje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Handleiding. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
NL
20065193
Afb. 4
20146116
