Gastoevoer
Risico op explosie te wijten aan brandstoflekken
in aanwezigheid van een ontvlambare bron.
Voorzorgsmaatregelen: voorkom stoten, wrijvin-
gen, vonken, warmte.
Controleer of het afsluitkraantje van de brandstof
gesloten is alvorens werkzaamheden op de bran-
der uit te voeren.
4.10.1 Gastoevoerleiding
1
MBC 65/1
D7733

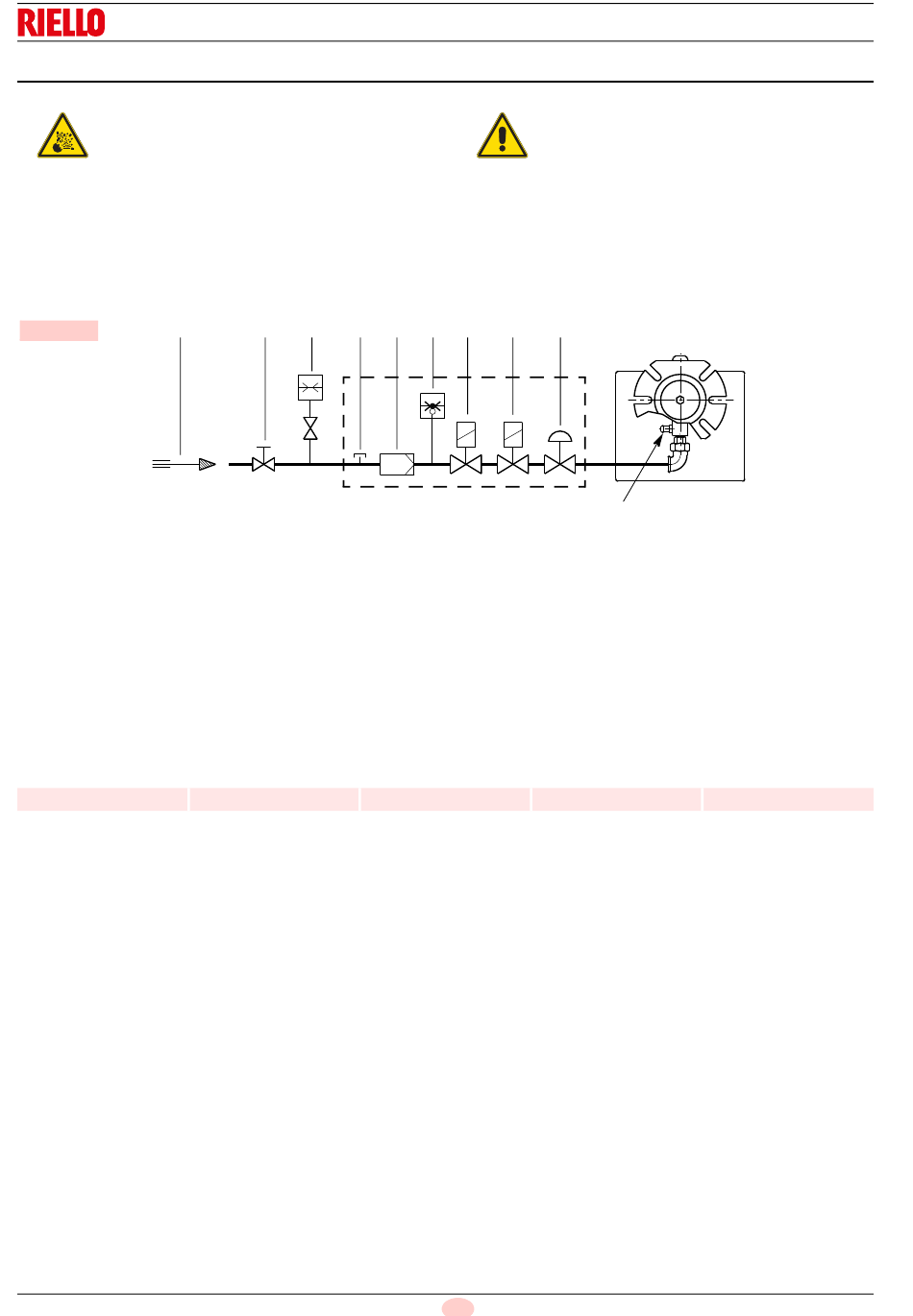

Legende (Afb. 14)
1
Gastoevoerleiding
2
Manuele afsluitklep (ten laste van de installateur)
3
Manometer gasdruk (ten laste van de installateur)
4
Filter
5
Gasdrukschakelaar
6
Veiligheidsklep
7
Drukstabilisator
8
Regelventiel
Code
3970569
20146116
2
3
M1
Model
MBC 65/1 - RSD 20
Installatie
De installatie van de toevoerleiding van de brand-
stof moet uitgevoerd worden door bevoegd perso-
neel, volgens de uitleg in deze handleiding en
conform de van kracht zijnde normen en wetsbe-
OPGELET
palingen.
4
5
6
8
7
M1 Drukmeetpunt van de toevoerdruk op de gasdrukschakelaar
M2 Drukmeetpunt van de druk aan de branderkop
4.10.2 Gasstraat
Gehomologeerd volgens de norm EN 676, en wordt afzonderlijk
geleverd. De gasstraat wordt afzonderlijk geleverd. Zie de bijbe-
horende handleiding voor de regeling.
De combinatie gasstraat-brander wordt aangeduid in Tab. E.
Verbindingen
Gasstraat
Rp 1/2
16
NL
M2
Gebruik
Brander
Rp 1/2
Aardgas en GPL
Afb. 14
Tab. E
