priključak za vodu DN 20 topla voda
priključak za vodu DN 20 hladna
voda
Otvorite dotok vode
Zatvorite dotok vode
Od • je funkcija zagarantovana.
Kapacitet odvoda mora biti veći od 50
l/min.
> 50 l/min
Ispust
Raindrain
X
Sredina tuš-kada
Transformator:
Svetlosni relej:
100
Srpski

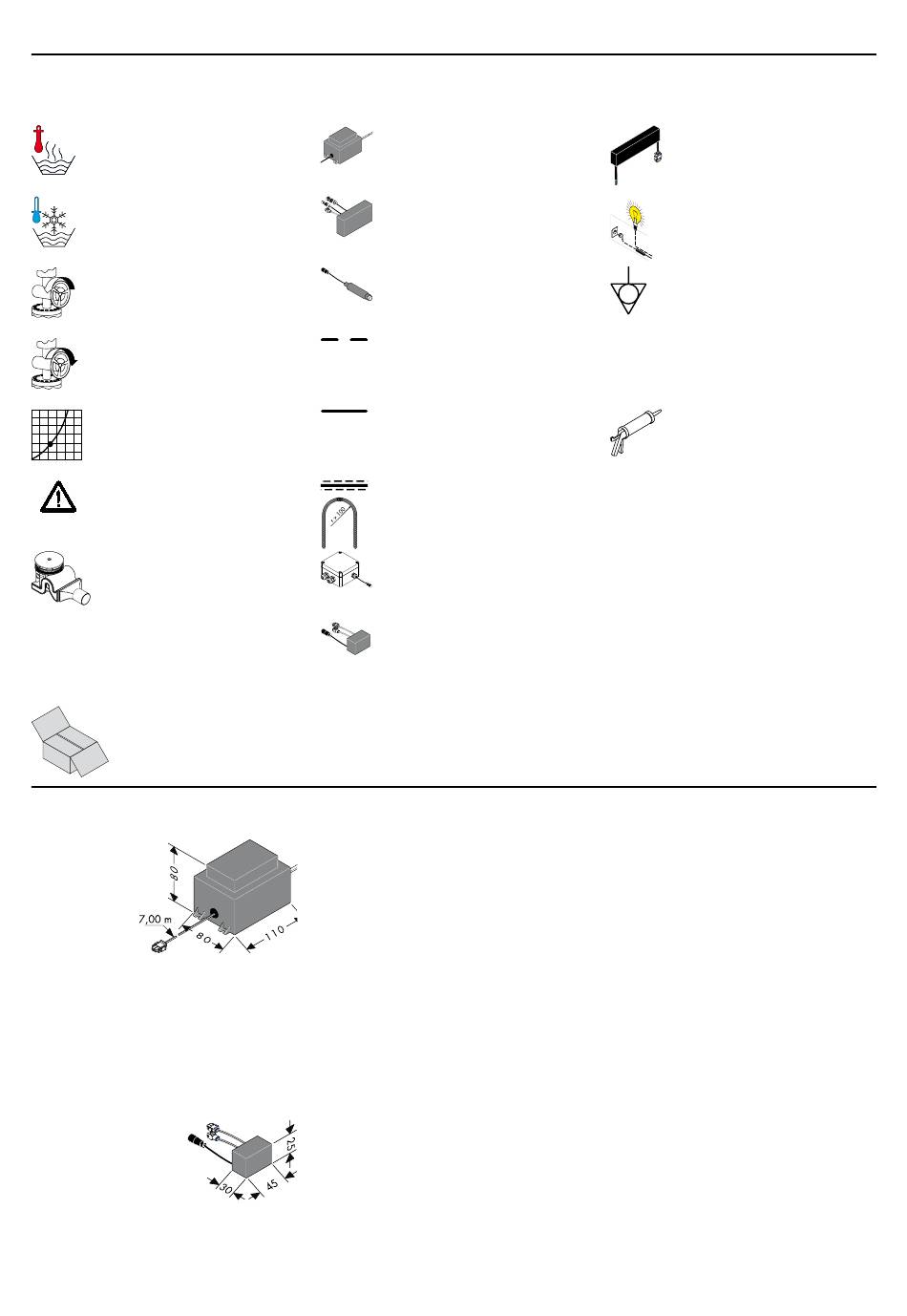

Simbolima
transformator
Prijemnik
kodni utikač
230V
12V
Šuplja cev
Kontroler osvetljenja 27189000 (Nije
sadržano u isporuci!)
Svetlosni relej Rainmaker
Pribor
Snaga spoljašnjeg transformatora iznosi 50 VA.
Transformator mora da se instalira u suvoj zoni
(zaštitna zona 3). Transformator se zajedno s
prijemnikom može ugraditi u plastično kućište, pri
čemu se mora uvažiti odredba EN/IEC 60335-
1. ((dimenzija ca. 250 x 160 x 92 mm), nije
sadržana u isporuci.) Isporučeni kabl omogućava
instalaciju transformatora na udaljenosti do 7,00
m od prijemnika. U tu se svrhu mora predvideti
jedna prazna cev EN35 (nije sadržana u isporuci).
Prazna cev se mora fiksirati najviše na svakih 500
mm, a poluprečnik savijanja mora biti veći od 100
mm.
Sekundarni vod transformatora dugačak oko
7,00 m se ne sme skraćivati. Nepotrebnu dužinu
(samo kod varijanti sa ugrađenim svetlom)
Opterećenje releja ne sme biti veće od 12 V AC
/ 80 W.
Nije dozvoljeno direktno priključivanje na mrežni
napon od 230 V.
Montaža vidi stranu 133 + 143
transformator Rainmaker
Postojeći priključak od 12 V za svetlo
(maks. 80 W)
Izjednačenje potencijala
Silikon (ne sadrži sirćetnu kiselinu!)
treba ostaviti u blizini sigurnosnog transformatora.
Oštećeni priključni vod se ne sme zamenjivati. U tom
slučaju se transformator ne sme više uključivati.
Oštećeni priključni vod se ne sme zamenjivati.
U slučaju kvara strujnog priključnog voda,
kvalifikovani električar mora da zameni čitav vod
zajedno sa transformatorom.
