Подключение воды DN 20 Теплая
вода
Подключение воды DN 20 Холодная
вода
откройте воду
Закройте воду
Гарантированное функционирование
при показателях свыше •.
Слив должен иметь производитель-
ность более 50 л/мин.
> 50 l/min
Слив
Raindrain
X
Середина душевой ванны
Трансформатор:
Реле освещения:
52

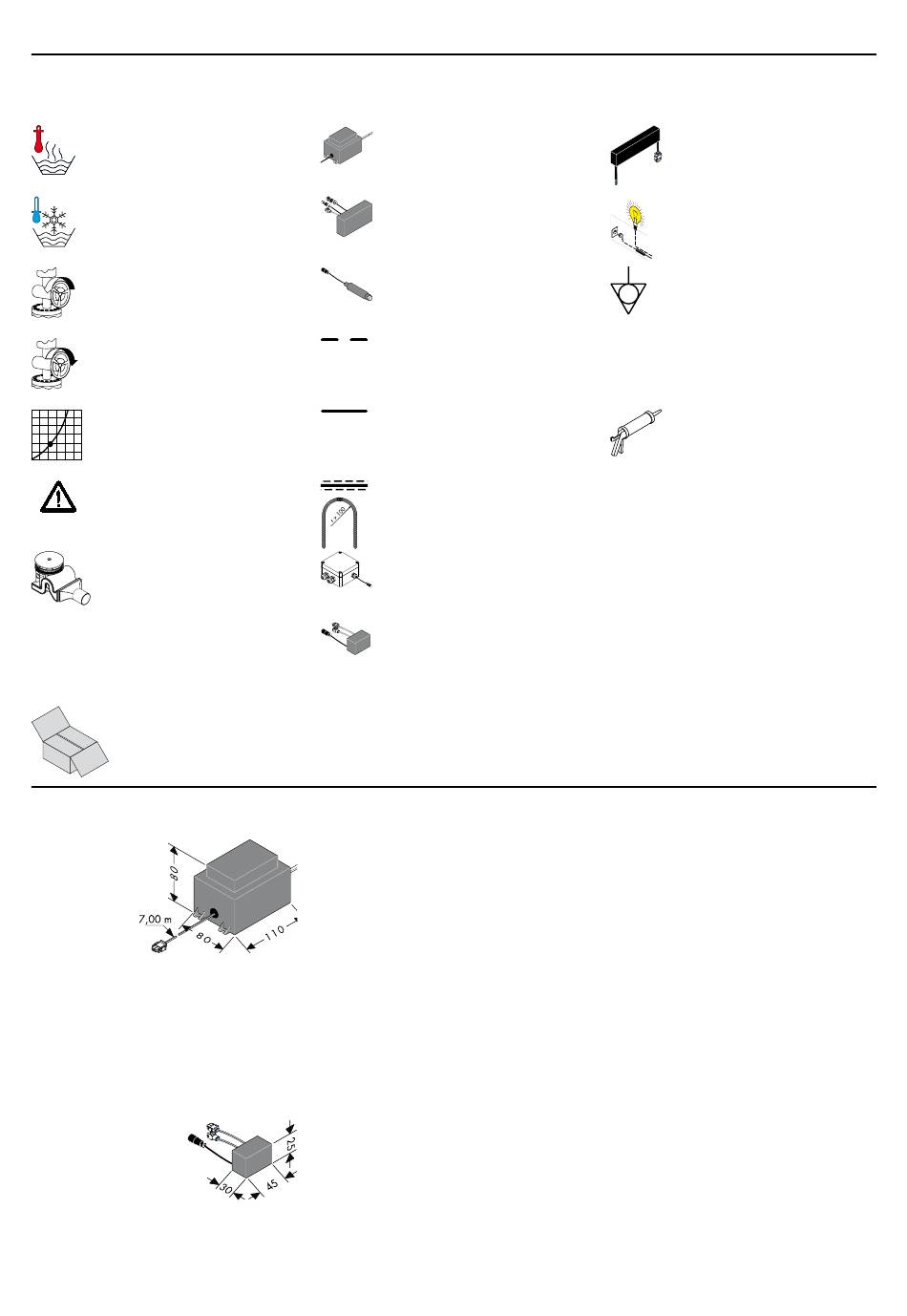

Русский
символы
трансформатор
Приемник
Кодированная штепсельная вилка
230V
12V
Пустая труба
Управление светом 27189000 (не
поставляется в комплекте!)
Реле освещения Rainmaker
Принадлежности
Мощность внешнего трансформатора составляет
50 ВA. Трансформатор должен устанавливаться
в сухой области (защитная зона 3). Трансформа-
тор может устанавливаться вместе с приемником
в пластмассовый корпус с соблюдением EN/IEC
60335-1. (примерные габариты 250 x 160 x 92
мм, не входит в комплект.) Входящий в комплект
кабель позволяет устанавливать трансформатор
на расстоянии 7 м от приемника. Для этого тре-
буется предусмотреть пустотелую трубу EN35
(не входит в комплект). Пустотелая труба должна
закрепляться по меньшей мере на протяжении
всех 500 мм, и радиус поворота должен быть
больше 100 мм.
Линия вторичной цепи трансформатора дли-
(только для исполнения со встроенной подсвет-
кой)
Реле освещения при напряжении 12 В перемен-
ного тока может иметь максимальную нагрузку
80 Вт.
Монтаж см. стр. 133 + 139
трансформатор Rainmaker
Существующая розетка 12 В для под-
светки (макс. 80 Вт)
Выравнивание потенциалов
Силикон (не содержит уксусной кис-
лоты!)
ной примерно 7 м не может быть сокращена.
Неиспользованную часть линии следует размес-
тить поблизости от защитного трансформатора.
Поврежденная соединительная линия заменяться
не может. В этом случае эксплуатация трансфор-
матора не допускается.
Поврежденная соединительная линия заменяться
не может. В случае неисправности сетевого под-
ключения квалифицированный электрик должен
заменить провод вместе с трансформатором.
Подключение к сети 230 В недопустимо.
