Παροχή νερού DN 20 Ζεστό νερό
Παροχή νερού DN 20 Κρύο νερό
Ανοίξτε την παροχή του νερού
Κλείστε την παροχή νερού
Αυτή η λειτουργία διασφαλίζεται από το
σημείο κι έπειτα
Η αποχετευτική ικανότητα της βαλβίδας
εκροής πρέπει να υπερβαίνει τα l/min.
> 50 l/min
Βαλβίδα εκροής
Raindrain
X
Μέσον της ντουσιέρας
Trafo (μετασχηματιστής):
Ρελέ φώτων:
84
Ελληνικά

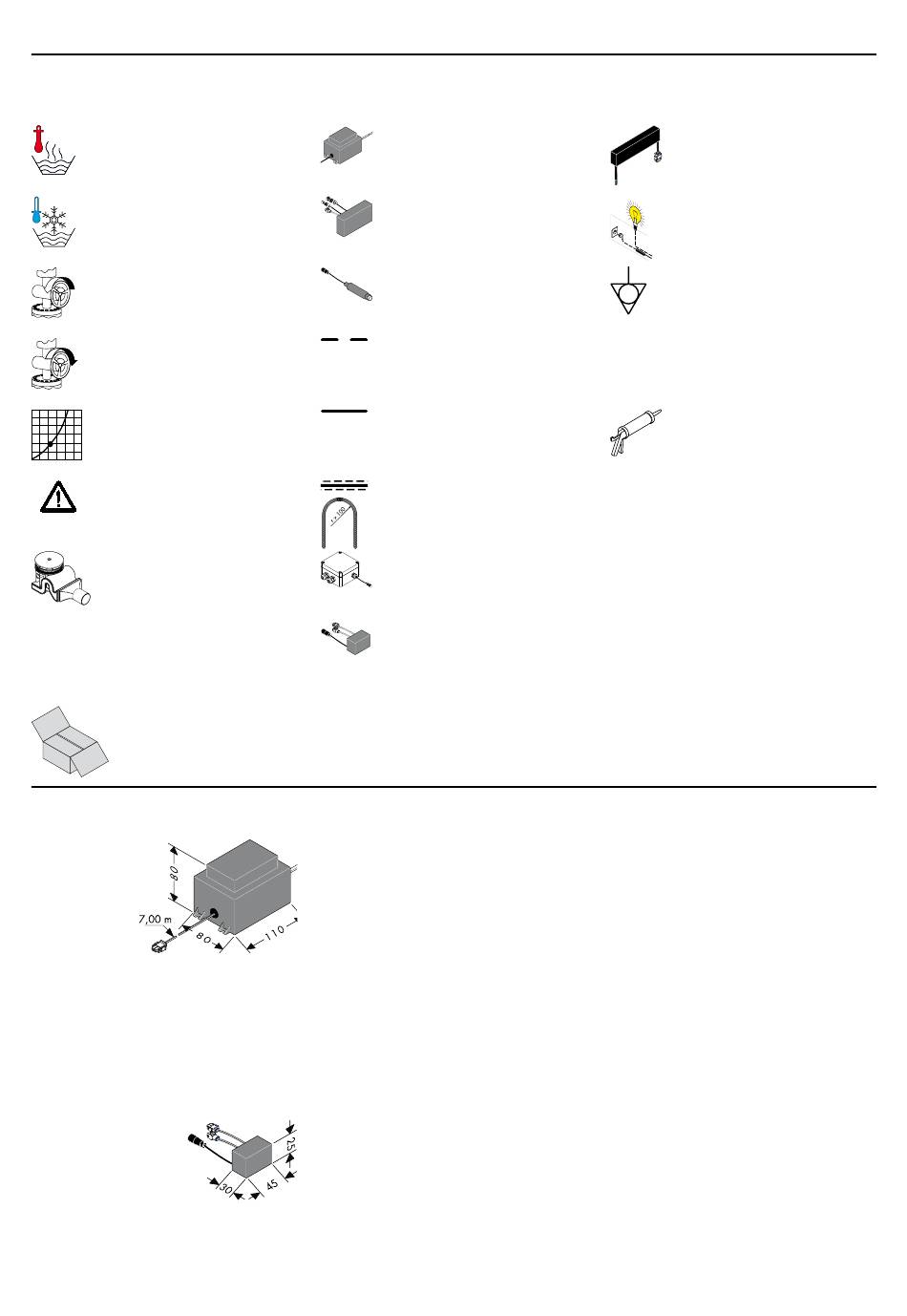

Σύμβολα
Trafo (μετασχηματιστής)
Δέκτης
Βύσμα κωδικοποίησης
230V
12V
Κενός σωλήνας
Κουτί ελέγχου φωτός 27189000 (δεν
περιλαμβάνεται στον παραδοτέο εξο-
πλισμό)
Ρελέ φώτων Rainmaker
αξεσουάρ
Η ισχύς του εξωτερικού τροφοδοτικού μετασχηματι-
στή είναι 50 VA. Ο μετασχηματιστής πρέπει να είναι
εγκατεστημένος σε στεγνή περιοχή (ζώνη προστα-
σίας 3). Ο τροφοδοτικός μετασχηματιστής μπορεί
να τοποθετηθεί μαζί με τον δέκτη σε ένα πλαστικό
κέλυφος, λαμβάνοντας υπόψη την οδηγία EN/IEC
60335-1. (διαστάσεις περ. 250 x 160 x 92 mm,
δεν περιλαμβάνεται στο παραδοτέο υλικό.) Το πα-
ρεχόμενο καλώδιο καθιστά δυνατή την τοποθέτηση
του τροφοδοτικού μετασχηματιστή σε απόσταση
έως 7 m από τον δέκτη. Για τον σκοπό αυτό πρέ-
πει να προβλεφθεί ένας κενός αγωγός καλωδίων
EN35 (δεν περιλαμβάνεται στο παραδοτέο υλικό).
Ο κενός αγωγός καλωδίων πρέπει να στερεώνεται
τουλάχιστον κάθε 500 mm και η ακτίνα κάμψης
(μόνο στην έκδοση με ενσωματωμένο φως)
Το ρελέ των φώτων επιτρέπεται να φορτιστεί έως 12
V AC / 80 W.
Δεν επιτρέπεται η λειτουργία στο δίκτυο 230 V.
Συναρμολόγηση βλ. Σελίδα 133 + 141
Trafo (μετασχηματιστής) Rainmaker
Θα πρέπει να έχει προεγκατασταθεί μία
σύνδεση 12 V για φως (μεγ. 80 W)
Εξίσωση δυναμικού
Σιλικόνη (δίχως οξικό οξύ!)
πρέπει να είναι μεγαλύτερη από 100 mm.
Το μήκος του δευτερεύοντα αγωγού του τροφοδο-
τικού μετασχηματιστή που είναι 7 m περίπου δεν
επιτρέπεται να μειωθεί. Το μήκος του αγωγού που
δεν θα χρησιμοποιηθεί πρέπει να τοποθετηθεί κο-
ντά στον τροφοδοτικό μετασχηματιστή ασφαλείας.
Ένας ελαττωματικός αγωγός σύνδεσης δεν επιτρέ-
πεται να αντικατασταθεί. Σε αυτήν την περίπτωση
ο μετασχηματιστής δεν επιτρέπεται πλέον να χρη-
σιμοποιηθεί.
Ένας ελαττωματικός αγωγός σύνδεσης δεν επιτρέ-
πεται να αντικατασταθεί. Eάν η γραμμή σύνδεσης
στο δίκτυο παρουσιάσει βλάβη, θα πρέπει να αντι-
κατασταθεί μαζι με τον μετασχηματιστή από έναν
ειδικό ηλεκτρολόγο.
