G012348
1. Ringmoer
2. Vrije opening in de
solenoïdeplaat
4
De contactpuntset monteren
Benodigde onderdelen voor deze stap:
1
Contactpuntset
Procedure

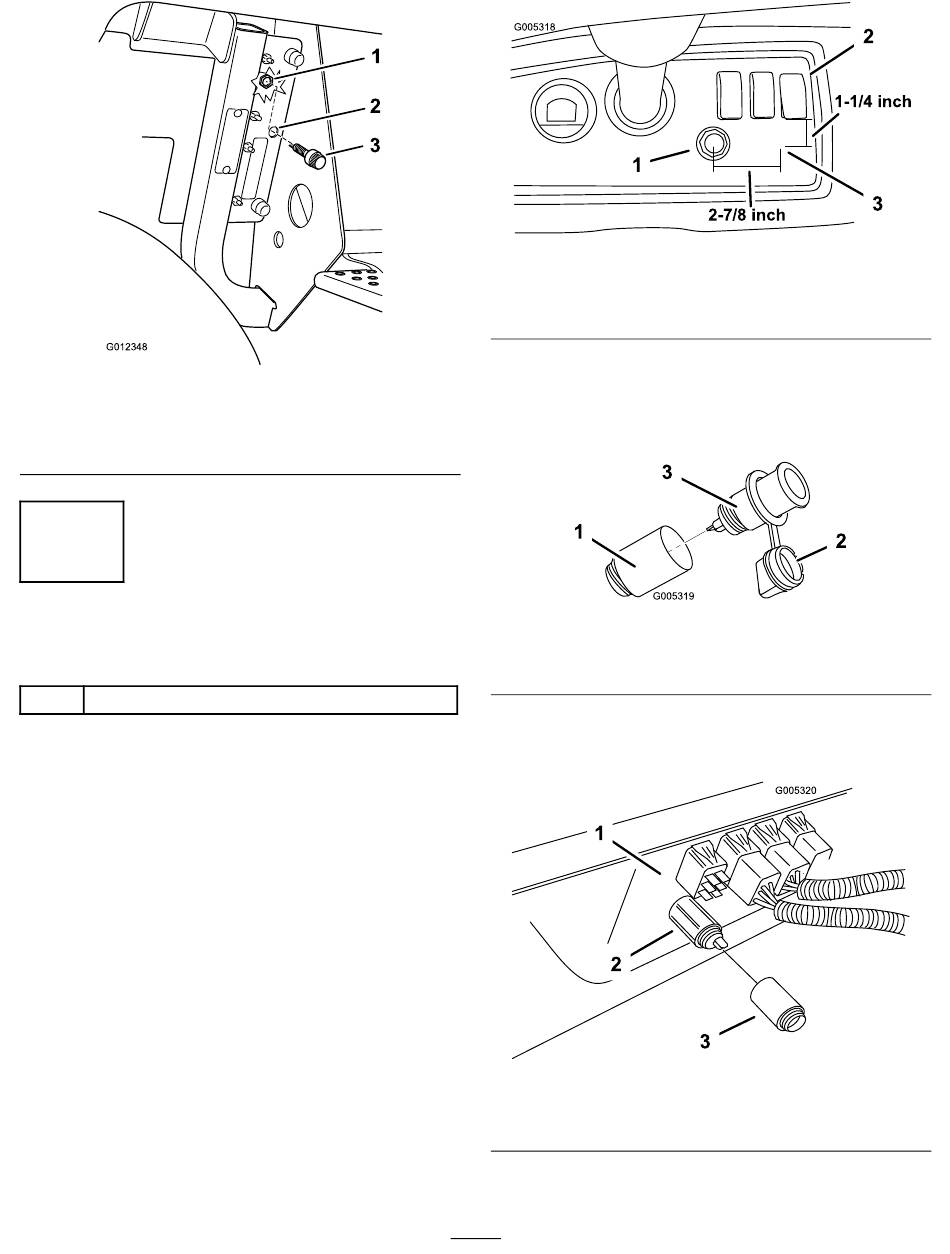

1. Meet op het dashboard vanuit de bestuurderspositie
73 mm rechts van het midden van het sleutelgat
en 31,7 mm vanaf de onderste rand van het
schakelcluster (Figuur 4). Markeer het dashboard
op dat punt.
1
2
3
Figuur 3
3. Zekering
1. Sleutelgat
2. Schakelcluster
2. Boor een opening met een diameter van 22 mm in
het dashboard (Figuur 4).
3. Zoek de contactpuntset in de losse onderdelen.
Schroef de set los zoals wordt getoond in Figuur 5.
1. Behuizing contactpunt
2. Plastic plug
4. Plaats de binnenzijde van het contactpunt en het
plastic kapje door het dashboard in de eerder
geboorde opening (Figuur 6).
1. Onderzijde dashboard
2. Binnenzijde contactpunt
5. Bevestig achter het dashboard de behuizing van het
contactpunt over de binnenzijde van het contactpunt
3
Figuur 4
3. Hier markeren, boren op
middelpunt
Figuur 5
3. Binnenzijde contactpunt
Figuur 6
3. Behuizing contactpunt
