het vermogen naar het systeem uit te schakelen
(Figuur 1).
1. Accukabel
3. Open de kap aan de voorzijde om toegang te krijgen
tot de voorzijde van de machine.
2
De adapter monteren
Benodigde onderdelen voor deze stap:
1
Bevestigingsplaat van de adapter
1
Adapter
4
Flensbout (1/4 x 3/4 inch)
4
Borgmoer (1/4 inch)
Procedure

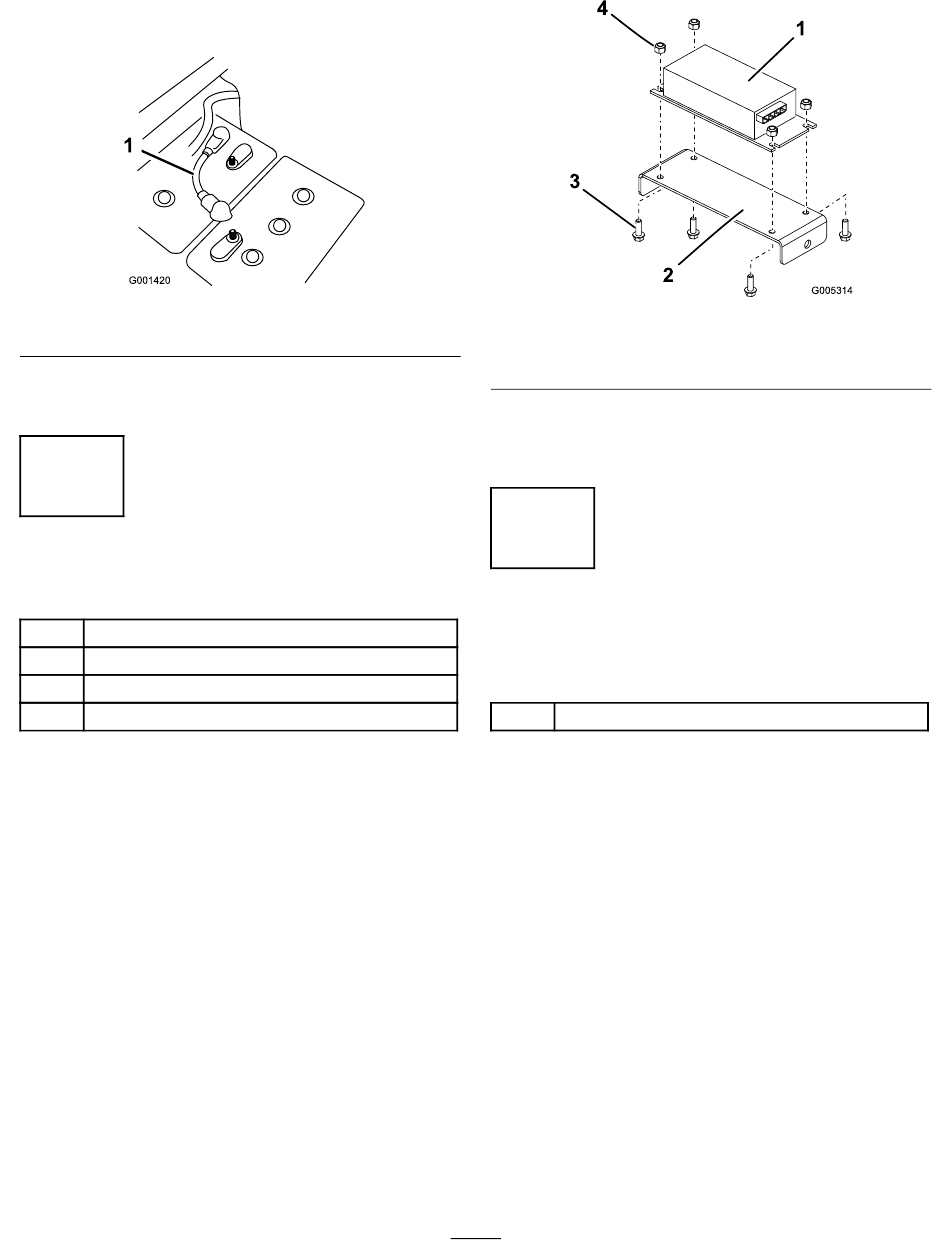

1. Monteer de adapter van 12 V op de montageplaat
(Figuur 2).
Figuur 1
4
3
1. Adapter
2. Montageplaat
2. Bevestig de adapter aan de montageplaat met behulp
van vier bouten (1/4 x 3/4 inch) en vier borgmoeren
(1/4 inch) zoals wordt getoond in Figuur 2.
3
De zekering en elektrische
montageplaat monteren
Benodigde onderdelen voor deze stap:
1
Zekering
Procedure
Steek de zekering in de vrije opening tussen de twee
aanwezige zekeringen onder het dashboard (Figuur 3).
2
1
2
G005314
Figuur 2
3. Bout
4. Borgmoer (1/4 inch)
